8 | Monitoring und Diagnose
8.2.2

Netzwerkverbindung PROFINET

Die Leuchtdioden Act und Link an X200 und X201 auf der Geräteoberseite zeigen den Zustand der PROFINET-
Netzwerkverbindung an.
1
2
3
4

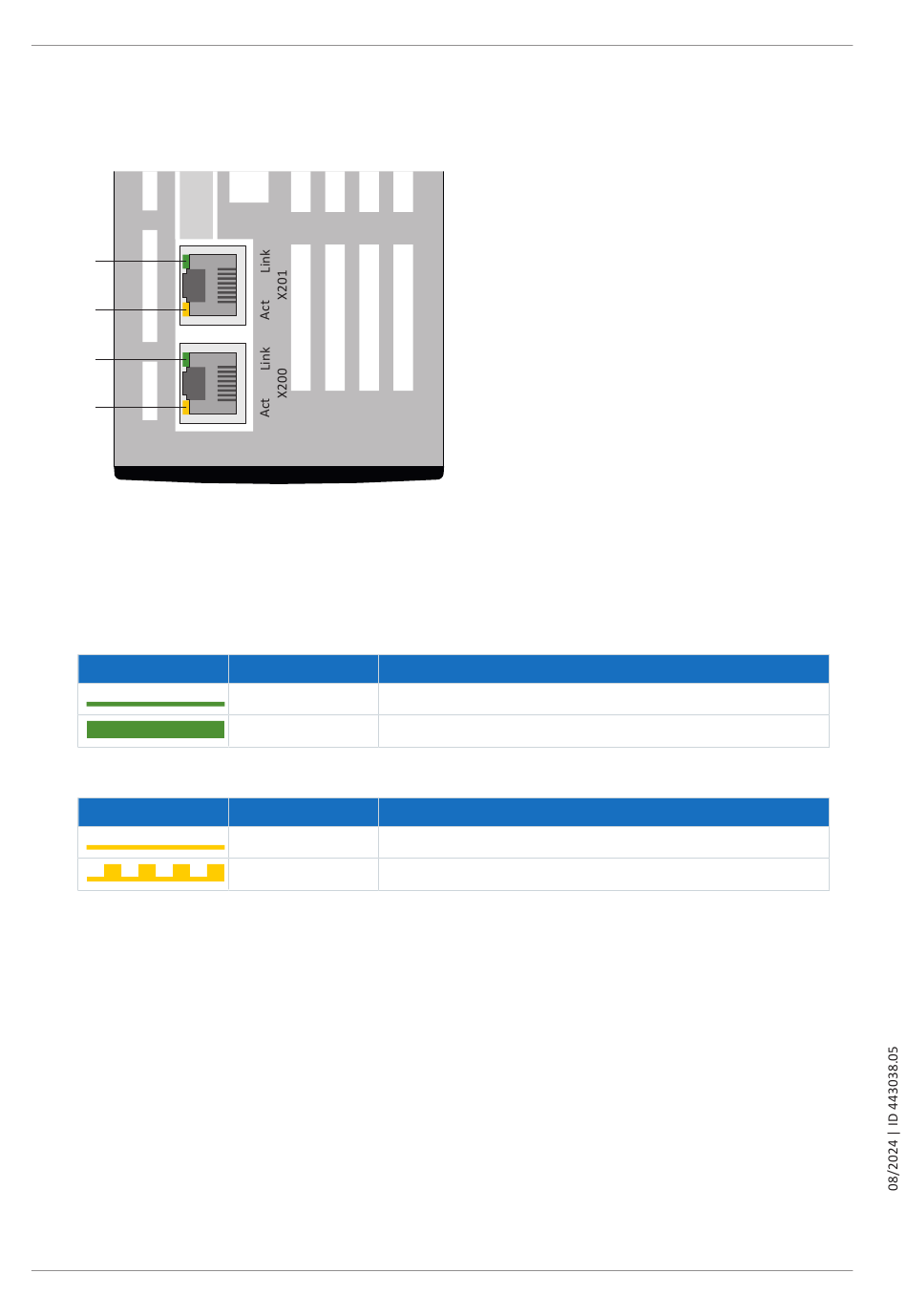

Abb. 8: Leuchtdioden für den Zustand der PROFINET-Netzwerkverbindung
1 Grün: Link an X201
2 Gelb: Activity an X201
3 Grün: Link an X200
4 Gelb: Activity an X200
Grüne LED
Tab. 12: Bedeutung der grünen LEDs (Link)
Gelbe LED
Tab. 13: Bedeutung der gelben LEDs (Act)
52
Verhalten

Beschreibung

Aus Keine Netzwerkverbindung
Ein Netzwerkverbindung besteht
Verhalten Beschreibung
Aus Kein Datenaustausch
Blinken Aktiver Datenaustausch mit Steuerung
STÖBER
