4 Netzwerkaufbau
Ein PROFINET-Netzwerk besteht in der Regel aus einem PROFINET-Segment mit Steuerung (IO-Controller) und sämtlichen
zu diesem Bereich gehörigen IO-Devices, d. h. Antriebsreglern der Baureihe SC6 oder SI6 sowie einem PC als IO-Supervisor.
Das Versorgungsmodul PS6, das Sie zusätzlich für Antriebsregler der Baureihe SI6 benötigen, ist nicht Teil des PROFINET-
Netzwerks.
Der PROFINET-Netzwerkaufbau wird generell auf die jeweiligen anlagenspezifischen Erfordernisse zugeschnitten.
Die STÖBER Antriebsregler unterstützen eine Stern-, Linien- oder Baumtopologie.
Sämtliche PROFINET-Teilnehmer werden über interne oder externe Switches (100 Mbit/s) in das PROFINET-Netzwerk
eingebunden.
Mit der STÖBER Software DriveControlSuite DS6 konfigurieren und parametrieren Sie die Antriebsregler, über das Siemens
TIA Portal beispielsweise das gesamte PROFINET-Netzwerk.

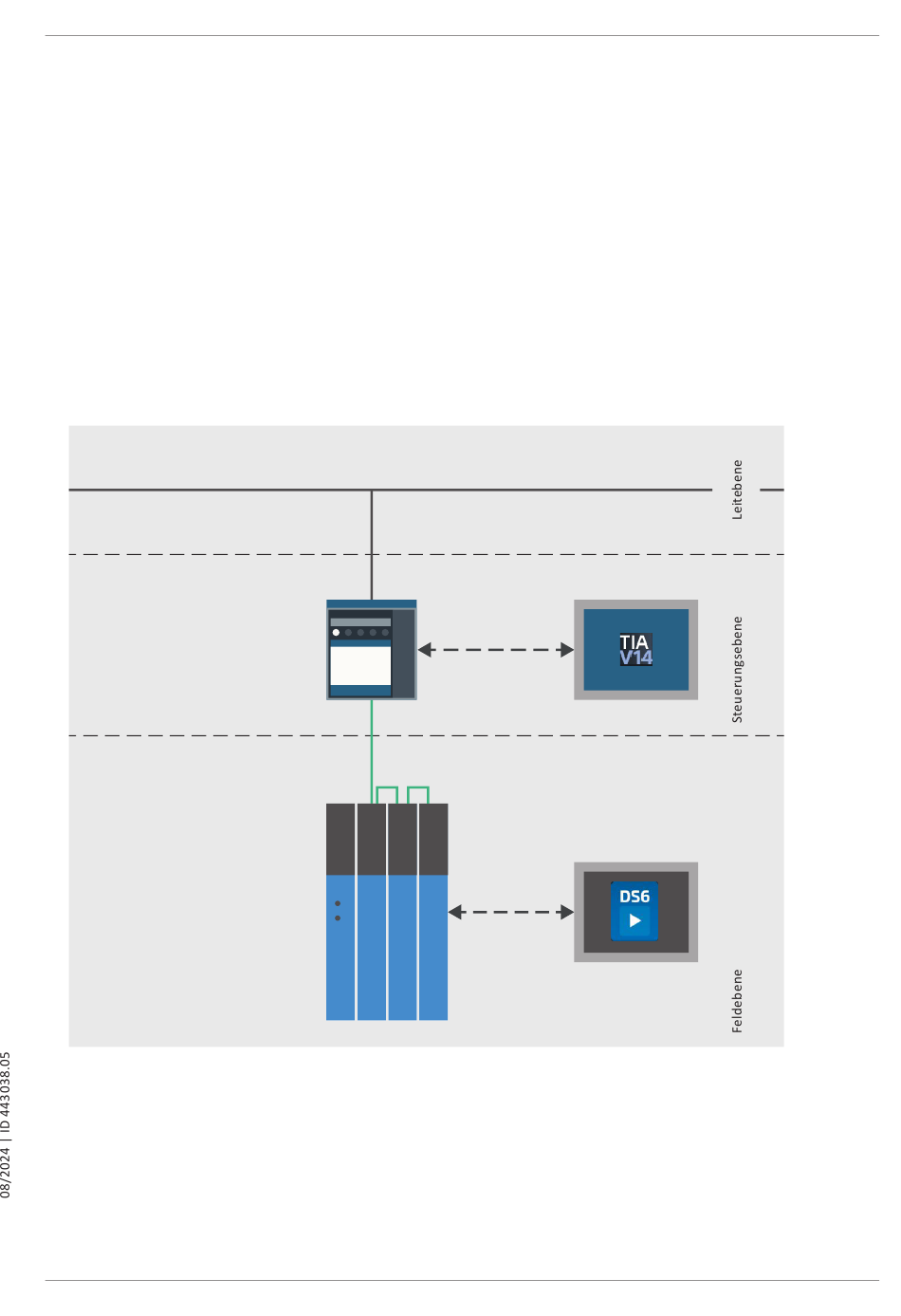

Nachfolgende Grafik abstrahiert ein PROFINET-Netzwerk am Beispiel der Baureihe SI6.
IO-Controller
SIMATIC S7-1500
PROFINET
IO-Devices
1 x Versorgungsmodul
3 x Antriebsregler SI6
Abb. 1: PROFINET: Netzwerkaufbau am Beispiel der Baureihe SI6
PS6
IO-Supervisor
