Bergstrom TRP COMPACT N&D Montageanweisungen Seite 81

COMPACT N&D
Fare attenzione a non invertire le polarità quando si esegue il collegamento dell'impianto. Infatti, in
tal caso il quadro comandi non si accende, l'impianto non funziona e i moduli dei compressori ne sarebbero
irrimediabilmente danneggiati.
Ventilatore
centrifugo
Scheda di comunicazione
del modulo compressore
Cavo comunicazione
Az Blu
N Nero
R Rosso
V Verde
B Bianco
A Giallo
Na Arancione
M Marrone
Modulo elettronico
compressore
Compressore
AVVERTENZA IMPORTANTE!
ºC
+
-
ºF
TEMP
Controllo
elettronico
81

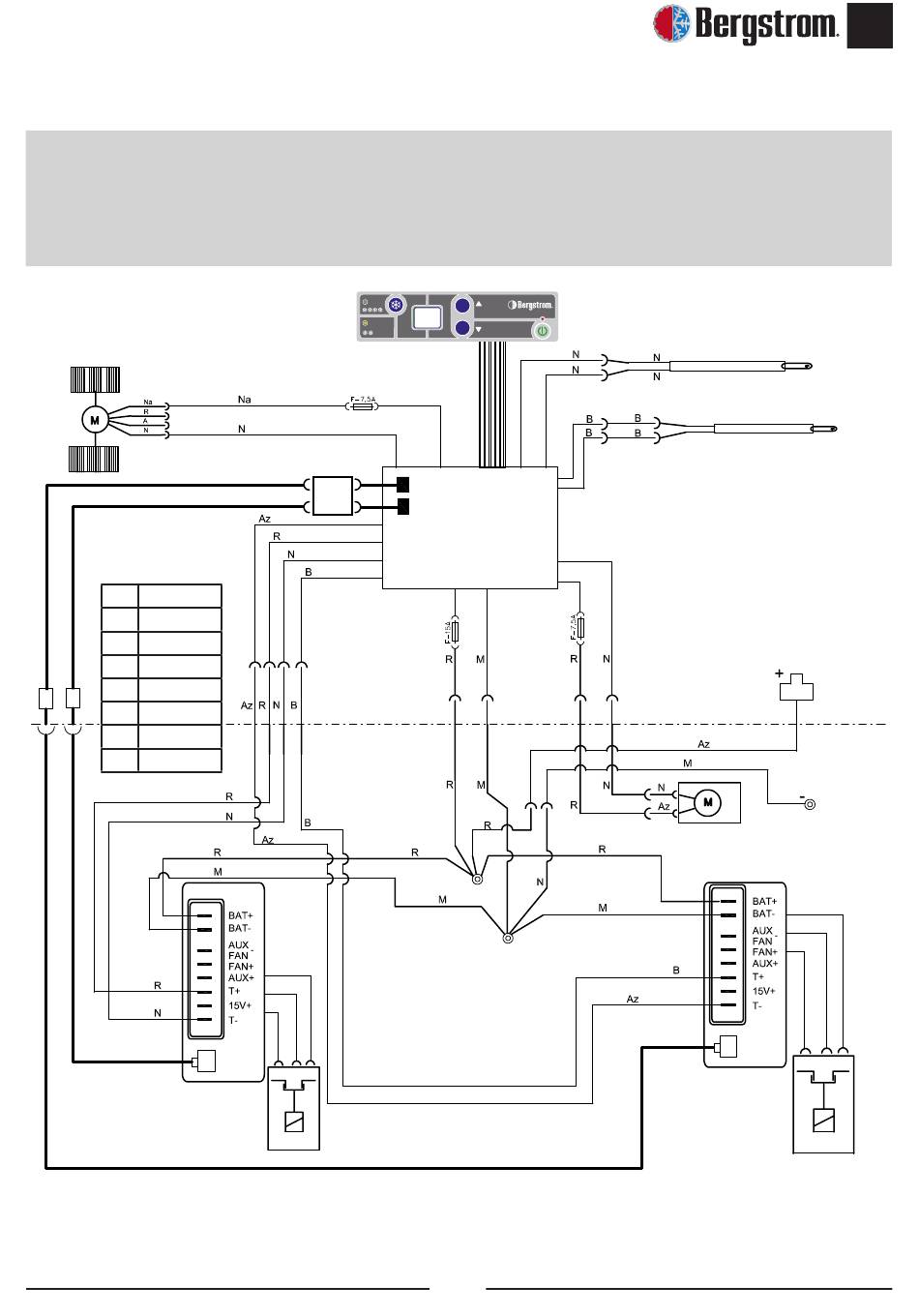

Cablaggio elettrico
R
Sensore
aria ritorno
Ventilatore
condensatore
Modulo elettronico
compressore
Compressore
IT
Sensore
antigelo
Punto "A"
scatola fusibili
rendendo la massa
originale
-
