Bergstrom TRP COMPACT N&D Montageanweisungen Seite 70

COMPACT N&D
IT

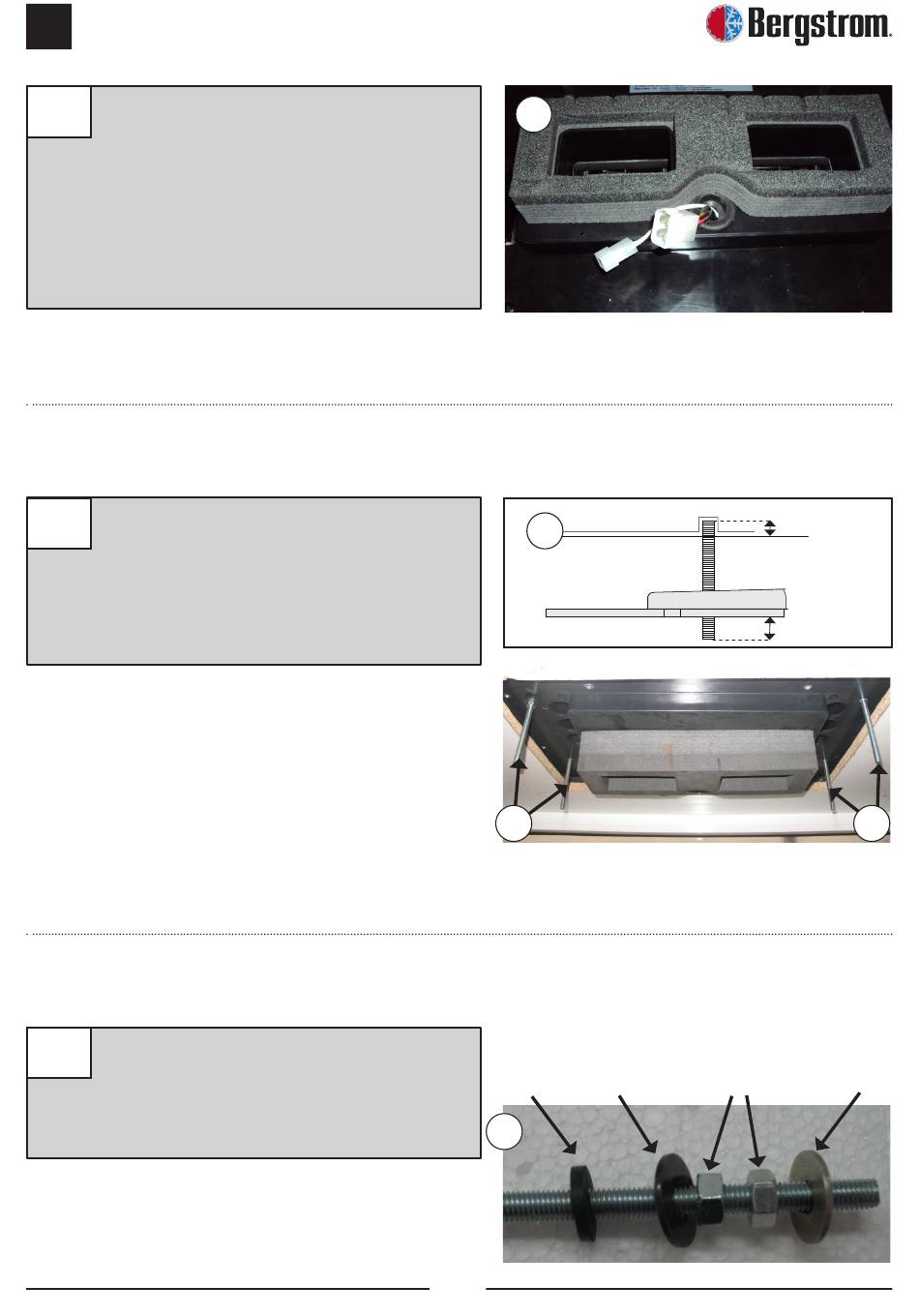

Posizionare il canalizzatore di gommapiuma
5
con la parte più morbida sulla base
dell'impianto.
Attenzione: A seconda della cabina, può
essere necessario usare i (2) canalizzatori
in dotazione per la completa adesione
del pannello di distribuzione dell'aria ai
medesimi.
INTERNO CABINA:
6
Avvitare di circa 5 mm le (4) viti prigioniere
da 8/125x70, 100 o 120 mm, a seconda della
distanza (maggiore o minore) dall'impianto
finché, posizionando i supporti di fissaggio, le
viti non sporgono di 20 mm dagli stessi.
Inserire (8) rondella di gomma Ø 7, (1) rondella
7
piana Ø 1 a testa larga, (2) dadi M8 e (1)
rondella piana Ø 8 a testa larga, su ciascuna
vite prigioniera precedente, seguendo questo
ordine.
5
Base Compact
6
6
Rondella piana
Rondella
gomma Ø 8 a testa larga
7
70
5 mm
Espárrago
Soporte
20 mm
Dado M8 Ø 8 a testa larga
6
Rondella piana
