COMPACT N&D

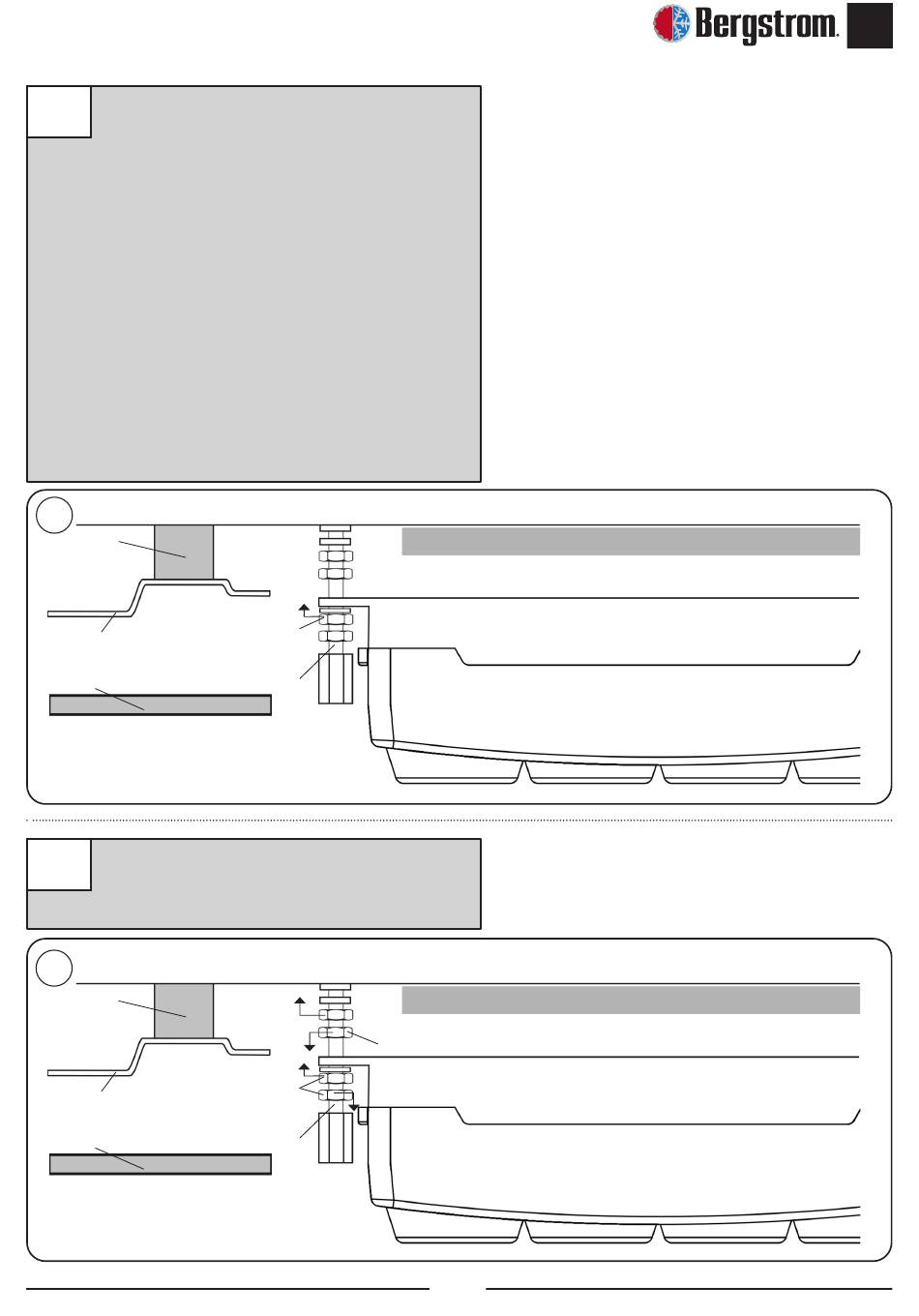

Placer le panneau intérieur de distribution
11
d'air dans les goujons précédents avec (1)
rondelle M6 surface large et (1) écrou M6
sur chaque goujon. Serrer les écrous jusqu'à
ce que le canalisateur du panneau intérieur
de distribution d'air heurte le caoutchouc
mousse supérieur de l'équipement.
Important : les canalisateurs du panneau
intérieur de distribution d'air doivent
heurter le caoutchouc mousse supérieur
de l'équipement pour éviter des fuites d´air.
Attention de ne pas coincer les câblages
entre le canalisateur et le caoutchouc
mousse placé dans la base de
l'équipement.
11
Joint
EPDM
Toit cabine
Tapisserie
Serrer l'écrou du point 10a jusqu'à ce qu'il
12
s'arrête contre la partie supérieure du
panneau de distribution d'air intérieur.
12
Joint
EPDM
Toit cabine
Tapisserie
Base unité
Écrou M6
Goujon M6
Base unité
Écrou M6 (10a)
Écrou M6
Goujon M6
Panneau intérieur de distribution d'air
Panneau intérieur de distribution d'air
41
Caoutchouc mousse
Caoutchouc mousse
