COMPACT N&D
FR

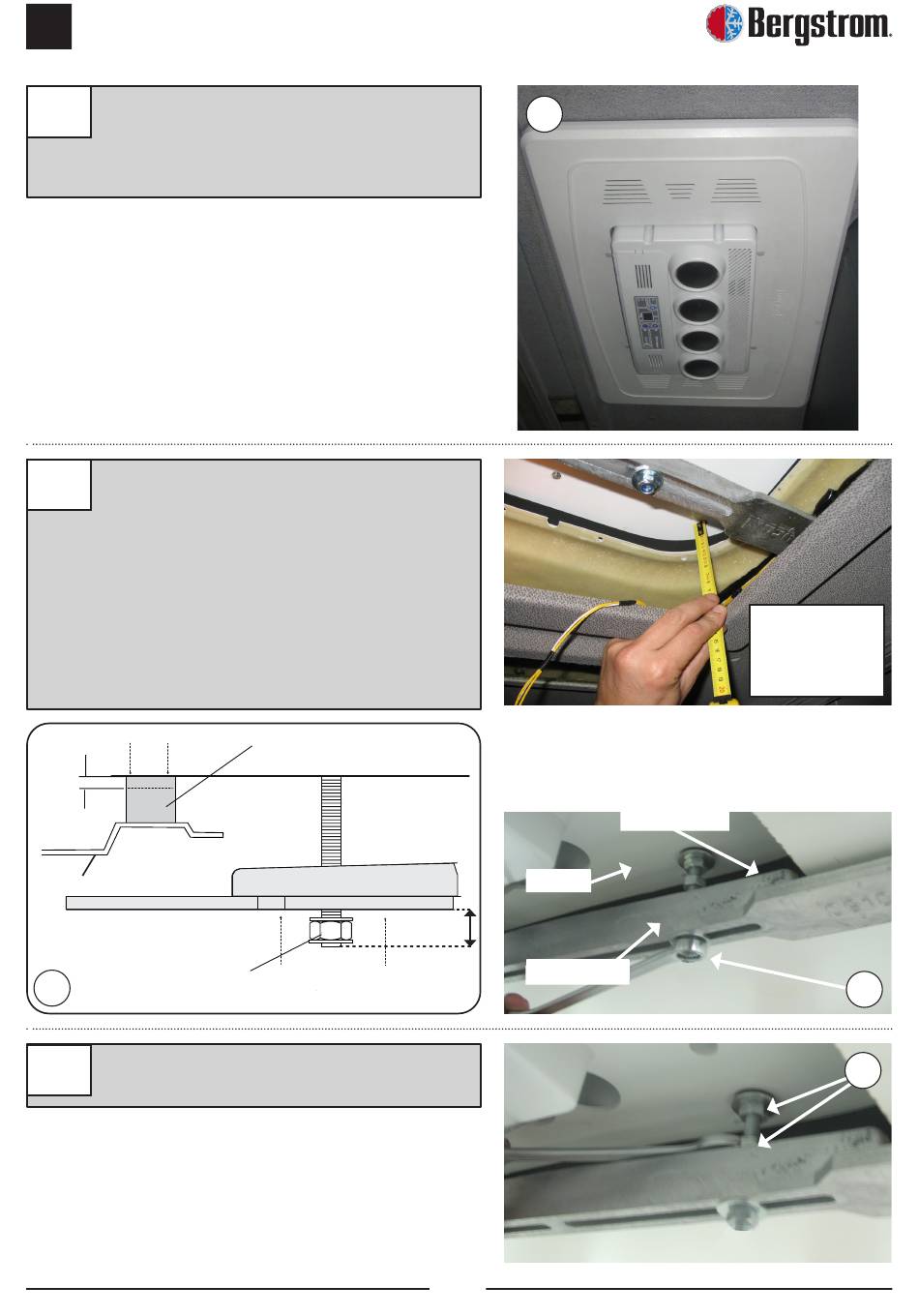

Placer la console et centrer l'appareil sur
13
la partie convenant le mieux du toit de la
cabine. Une fois centrée, retirer la console
pour l'installer plus tard.
Fixer les supports en serrant les écrous
14
jusqu'à serrer le joint EPDM (Point 4a) de
l'appareil entre 3 et 6 mm; le joint EPDM doit
rester avec une épaisseur entre 19 et 22
mms.
Important: Pour éviter la filtration d'eau dans
la cabine, vérifier le serrage du joint EPDMA
à la base du Compact, comme indiqué sur le
diagramme.
3-6mm.
Toit cabine
Serrer l'écrou autobloquant
jusqu'à serrer le joint
14
EPDM 3 et 6 mm.
Serrer les écrous (4) M8 afin de fixer à (4)
15
l'unité base.
Joint EPDM
10 mm*
(*) (environ après serrage)
13
Base
Support
42
Vérifier la
compression du joint
EPDM en utilisant un
flexomètre daus les
quatre cous.
Joint EPDM
14
15
