COMPACT N&D
Precaución de no invertir las polaridades al conectar la alimentación en el equipo. Si esto sucediera
la placa no se encenderá, el equipo no funcionará y se producirán daños irreparables en los módulos de los
compresores.
Soplador
centrífugo
Cable comunicación
Az Azul
N Negro
R Rojo
V Verde
B Blanco
A Amarillo
Na Naranja
M Marrón
Módulo electrónico
compresor
Compresor
¡AVISO IMPORTANTE!
Placa de comunicación
módulos de compresor
ºC
+
R
-
ºF
TEMP
Control
electrónico
17

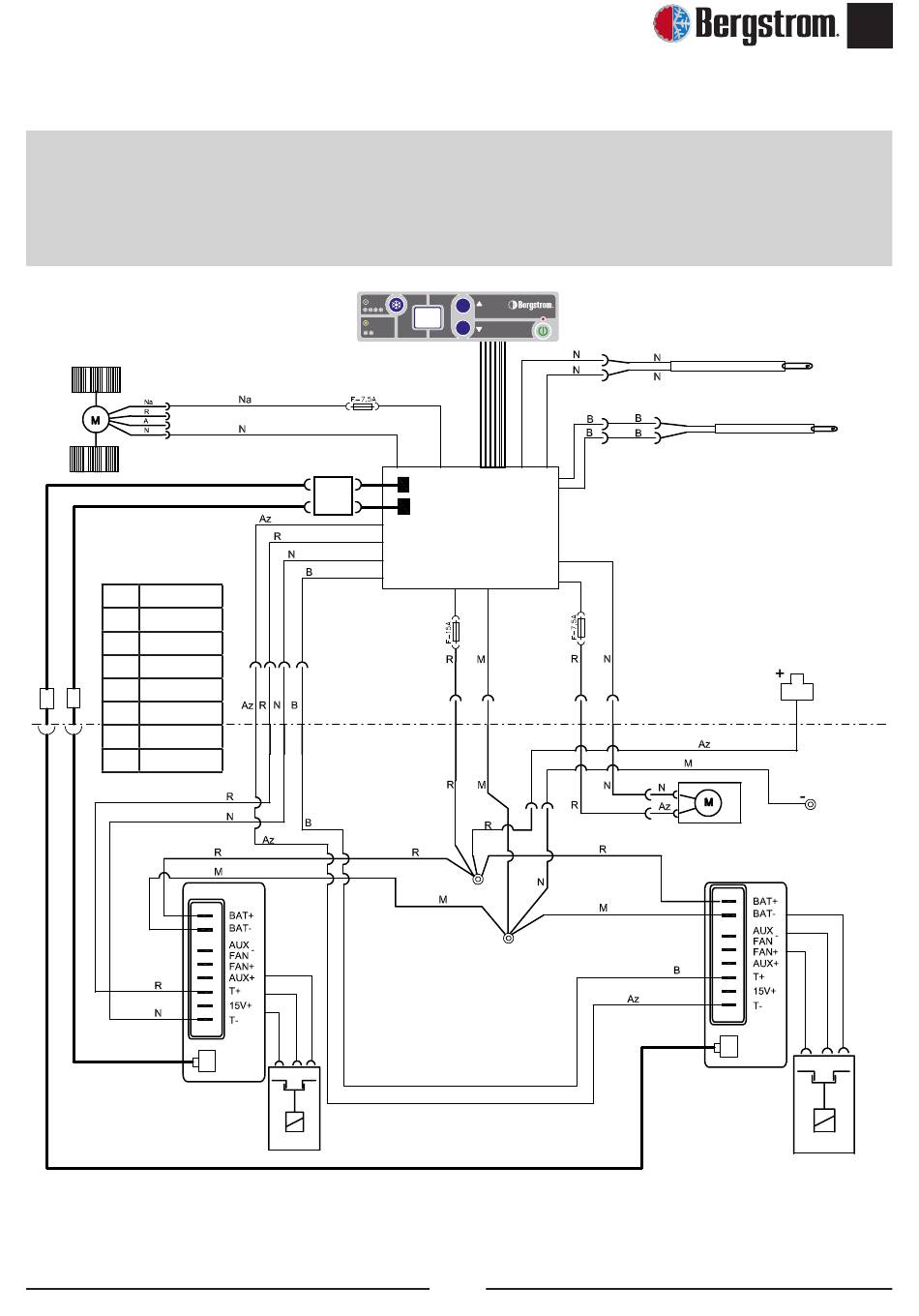

Esquema eléctrico
Sensor
aire de retorno
Sensor
antihielo
Punto "A"
caja de fusibles
Centro de
Ventilador del
masas original
condensador
Módulo electrónico
compresor
Compresor
