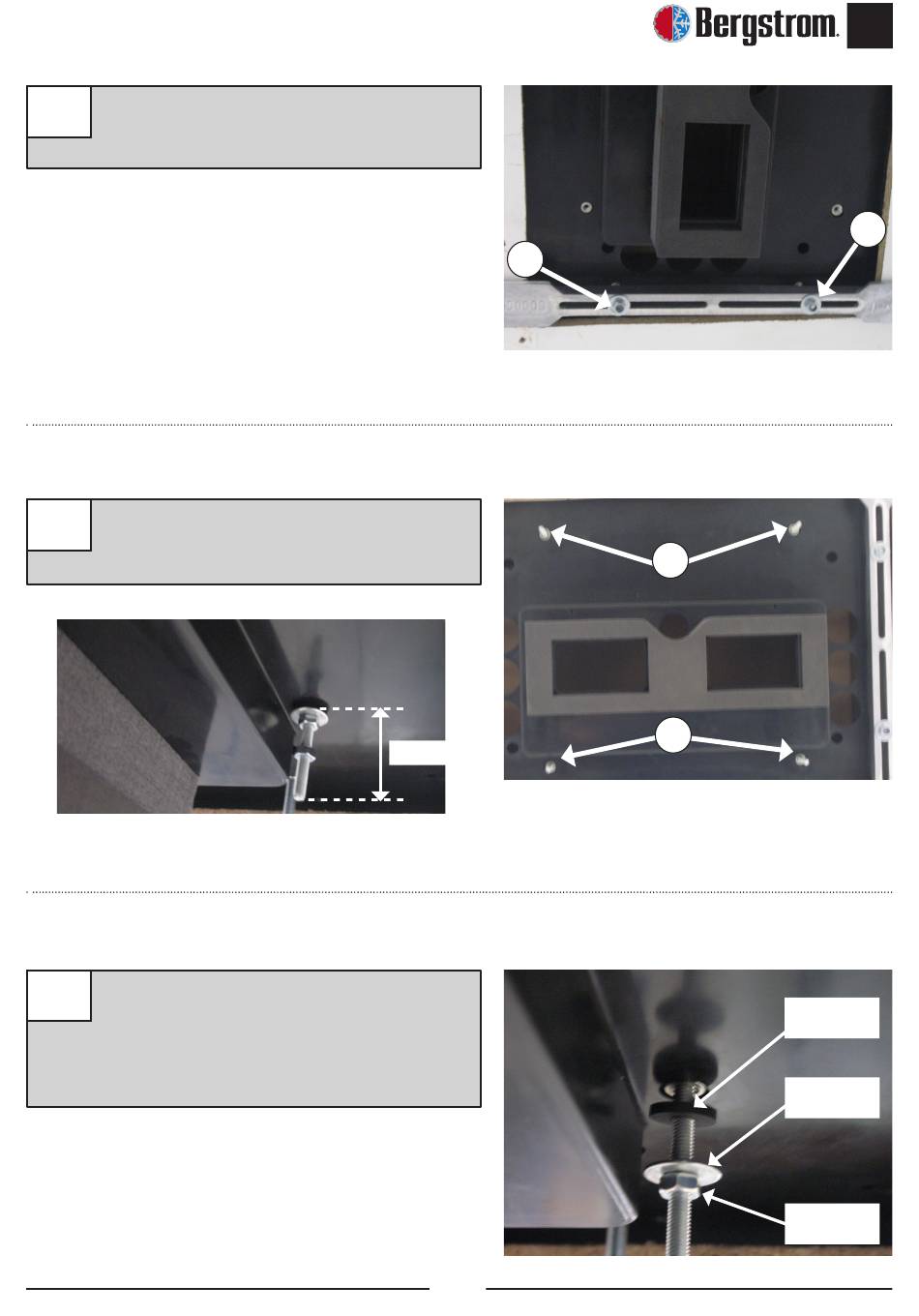

Colocar (2) soportes sujeción, con (1)
8
arandela y (1) tuerca autoblocante M8, sin
llegar a apretar.
Roscar 10 mm (4) espárragos M6 x 80,
9
donde se indica, según distancia (D) del
esquema del punto 16.
Colocar (1) arandela Ø6 de goma, (1)
10
arandela plana Ø6 ala ancha y (1) tuerca M6,
sobre cada uno de los espárragos de M6. A
continuación apretar la tuerca hasta que la
arandela de goma quede un poco oprimida.
8
(D) 70 mm
7
9
9
Arandela
goma
Arandela
ala ancha
Tuerca M6
