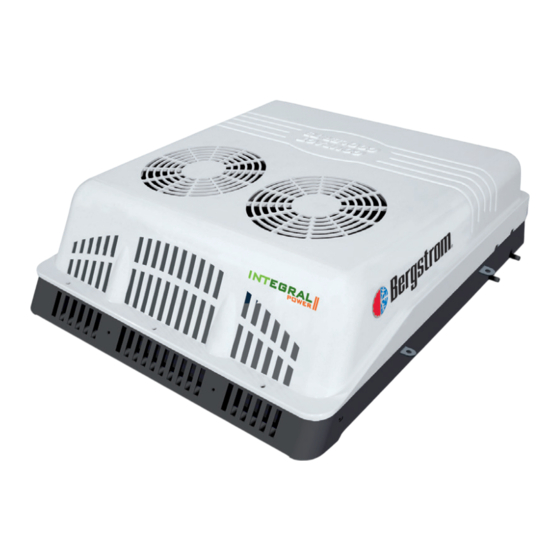

- Seite 1 12 V Instrucciones de Montaje Mounting Instructions Instructions de Montage Montageanweisungen Istruzioni di Montaggio INTEGRAL POWER II 1003714489 Documento 1003714493 ER-0022/1999 RA02-0027/2012 GA-2021/0140 IATF: 0323311...
-
Seite 26: Verwendete Symbole
Gegenständen zu vermeiden. - Vor der Installation des Geräts die Haftung Fahrzeugbatterie abklemmen. - Dirna Bergstrom lehnt in den folgenden - Die INTEGRAL POWER sicher anbringen, damit Fällen jede Haftung für Schäden ab: sie nicht herunterfallen kann. • Beschädigung des Produkts - Für jeden Arbeitsschritt geeignete Werkzeuge... -
Seite 27: Für Die Montage Erforderliche Werkzeuge
INTEGRAL POWER II Leerrohre oder Führungen benutzen, um eine Dirna Bergstrom erklärt, dass das Gerät Beschädigung der Kabel zu vermeiden. INTEGRAL POWER den Anforderungen der folgenden EG-Richtlinien entspricht und dass die - Wird das Gerät während der Installation unten aufgeführten harmonisierten Normen und... - Seite 28 Power II hat 4 seitlich am Sockel angeschweißte Lochlaschen, um ein sicheres Anheben mit einer mechanischen Hebevorrichtung zu ermöglichen. Integral Power II auf einer ebenen Fläche auf dem Dach positionieren. Dabei berücksichtigen, dass die endgültige Position mit der mitgelieferten Front übereinstimmen muss.
- Seite 29 INTEGRAL POWER II Die Schnitte und Bohrlöcher markieren Ø 7 (6) und durchführen (die Schnittkanten mit Rostschutzmittel schützen). Ø 35 FAHRTRICHTUNG Verschlussdichtung, Seitendichtungen und Frontdichtung auf der Innenseite der Kompaktanlage wie gezeigt anbringen. Verschlussdichtung Seitendichtungen Frontdichtung...
- Seite 30 INTEGRAL POWER II Kabel durch das hierfür angefertigte Bohrloch (T) führen (Abb. 1). Integral Power G2 (A) mit (6) 13 mm Hülsen, Gummischeiben und (6) Schrauben M6/100x40 (B) und Muttern M6/100 anbringen. Wichtiger Hinweis: Dichtigkeit der Baugruppe zum Dach hin sicherstellen, um möglichen Wassereintritt zu verhindern.
-
Seite 31: Alternatoranschlussverkabelung Für Den Betrieb Des Geräts Bei Laufendem Motor
INTEGRAL POWER II Mitgelieferte PVC-Schläuche Ø 9 x Ø 13 je nach Längenbedarf verlegen. Achtung: Drainageventile am Ende der PVC- Schläuche anbringen, damit das Wasser ablaufen kann. Drainageventil Alternatoranschlussverkabelung für den Betrieb des Geräts bei laufendem Motor Achtung: Die Kabel in allen Fahrzeugen installieren, damit das Gerät bei laufendem... - Seite 32 INTEGRAL POWER II Das andere Ende des mitgelieferten Kabels in Position (+) nur bei laufendem Motor oder über (+) Kontaktschlüssel anschließen. Stromversorgungskabel hinten am Gerät anschließen. Stromversorgungskabel zur Fahrzeugbatterie führen. Wichtiger Hinweis: Beim Anschluss der Kabel ausreichenden Abstand lassen, um deren Bruch durch die Bewegungen des Fahrzeugs zu vermeiden.
-
Seite 33: Elektrische Verkabelung
INTEGRAL POWER II ElektrischeVerkabelung Blau Schwarz Grün Weiss Gelb Orange Braun... - Seite 42 INTEGRAL POWER II...
- Seite 43 INTEGRAL POWER II...
- Seite 44 Bergstrom se reserva el derecho de efectuar modificaciones en cualquier momento de los datos ATENCIÓN: contenidos en esta publicación, por razones técnicas o comerciales. For technical and commercial reasons, Bergstrom reserves the right to change the data contained in this NOTE: brochure.
