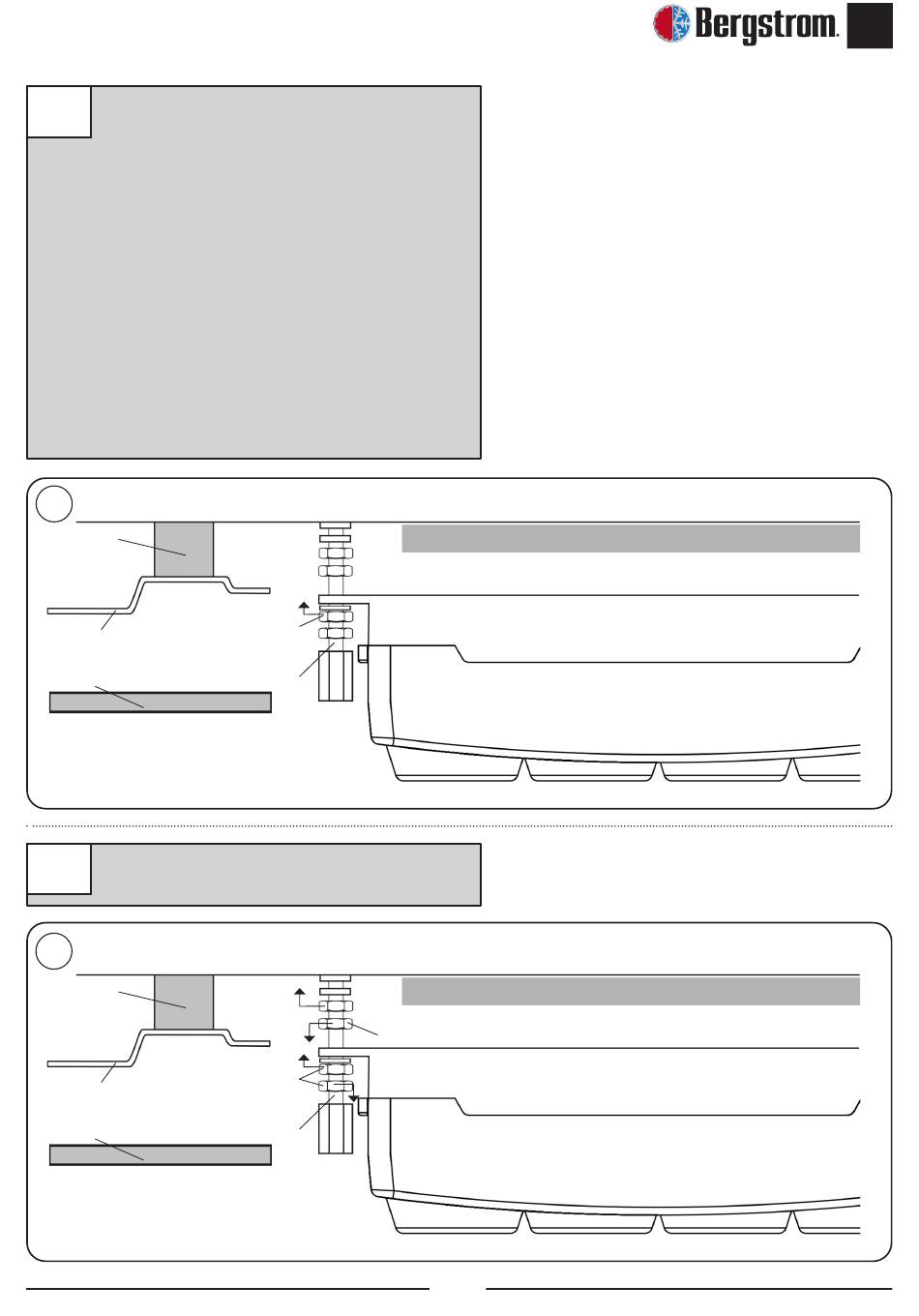

Innere Luftverteilertafel an den
11
vorgenannten Stiftschrauben mit jeweils
(1) Breitflansch-Unterlegscheibe M6
und (1) Mutter M6 anbringen. Muttern
anziehen, bis die Führung der inneren
Luftverteilertafel am oberen Schaumgummi
der Anlage anschlägt.
Wichtiger Hinweis: Die Führung der
inneren Luftverteilertafel muss am oberen
Schaumgummi der Anlage anschlagen,
damit keine Luft austreten kann.
Darauf achten, dass die Kabel nicht
zwischen Führung und Schaumgummi der
Gerätegrundplatte eingeklemmt werden.
11
EPDM-
Dichtung
Kabinendach
Bezug Stiftschraube M6
Mutter aus Punkt 10a anziehen, bis diese an
12
das Oberteil der Luftverteilertafel stößt.
12
EPDM-
Dichtung
Kabinendach
Stiftschraube M6
Bezug
Grundplatte Einheit
Mutter M6
Grundplatte Einheit
Mutter M6 (10a)
Mutter M6
Innere Luftverteilertafel
Innere Luftverteilertafel
