COMPACT N&D
FR

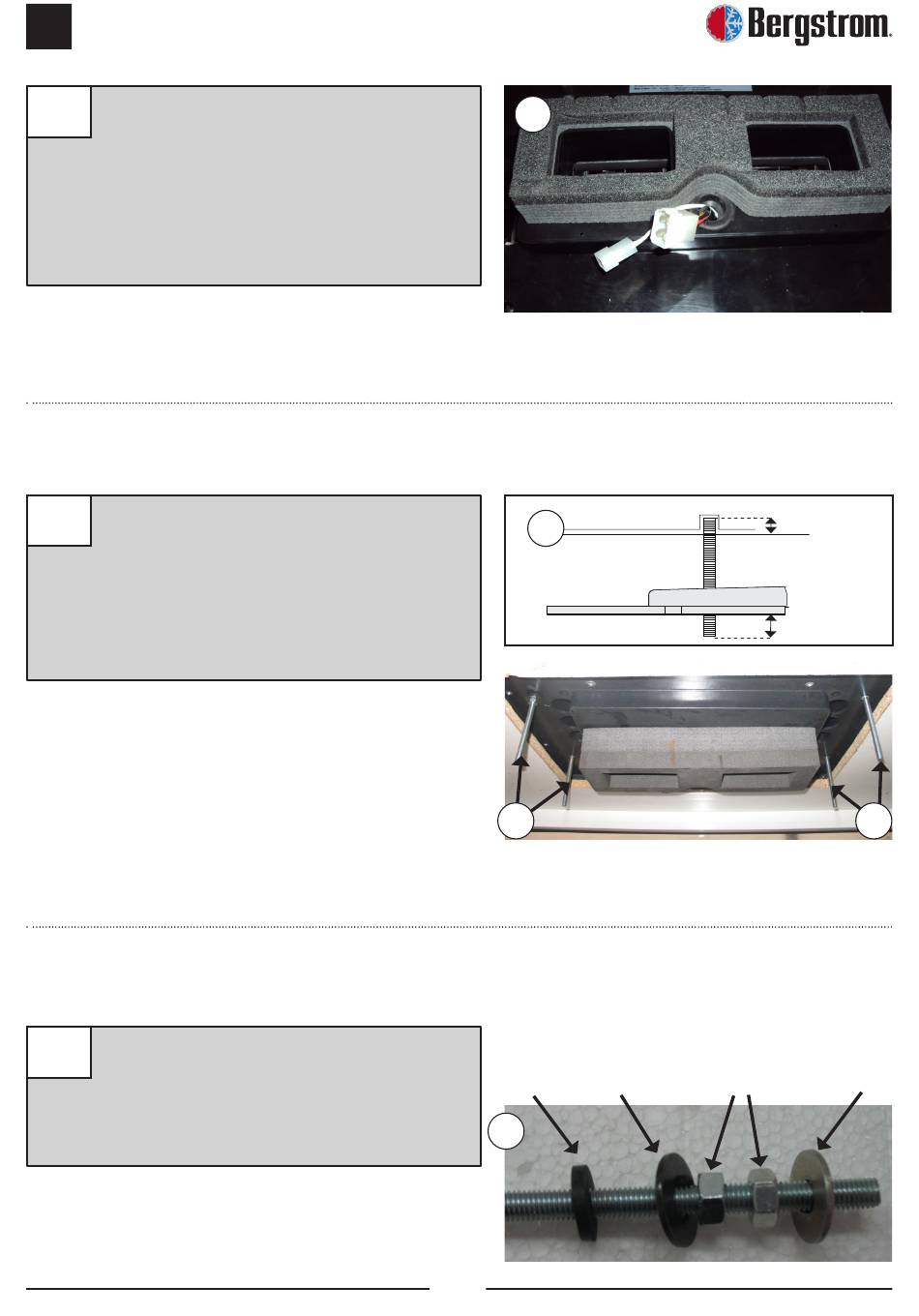

Placer le canalisateur en caoutchouc mousse
5
en laissant la partie la plus molle sur la base
de l'équipement.
Attention: en fonction de la cabine, il
est possible de devoir utiliser les (2)
canalisateurs fournis pour que le panneau de
distribution d'air reste totalement ajusté avec
ces derniers.
INTERIEUR CABINE:
6
Visser 5 mm environ (4) goujons de
8/125x70, 100 ou 120 mm, en fonction de la
distance plus ou moins grande de l'appareil
jusqu'à ce qu'en positionnant les supports de
fixation, il ne reste que 20 mm au-dessous de
ces supports.
en suivant cet ordre :
7
- rondelle a mouse
- rondelle plain diamètre 8 aile large
- écrou M8
- plain rondelle diamètre 8 aile large
5
Base Unité
6
6
Rondelle a Rondelle plain
mouse Ø 8 aile large
7
38
5 mm
Goujón
Soporte
20 mm
Plain rondelle
Écrou M8 Ø 8 aile large
6
