Bergstrom TRP COMPACT N&D Montageanweisungen Seite 13

COMPACT N&D

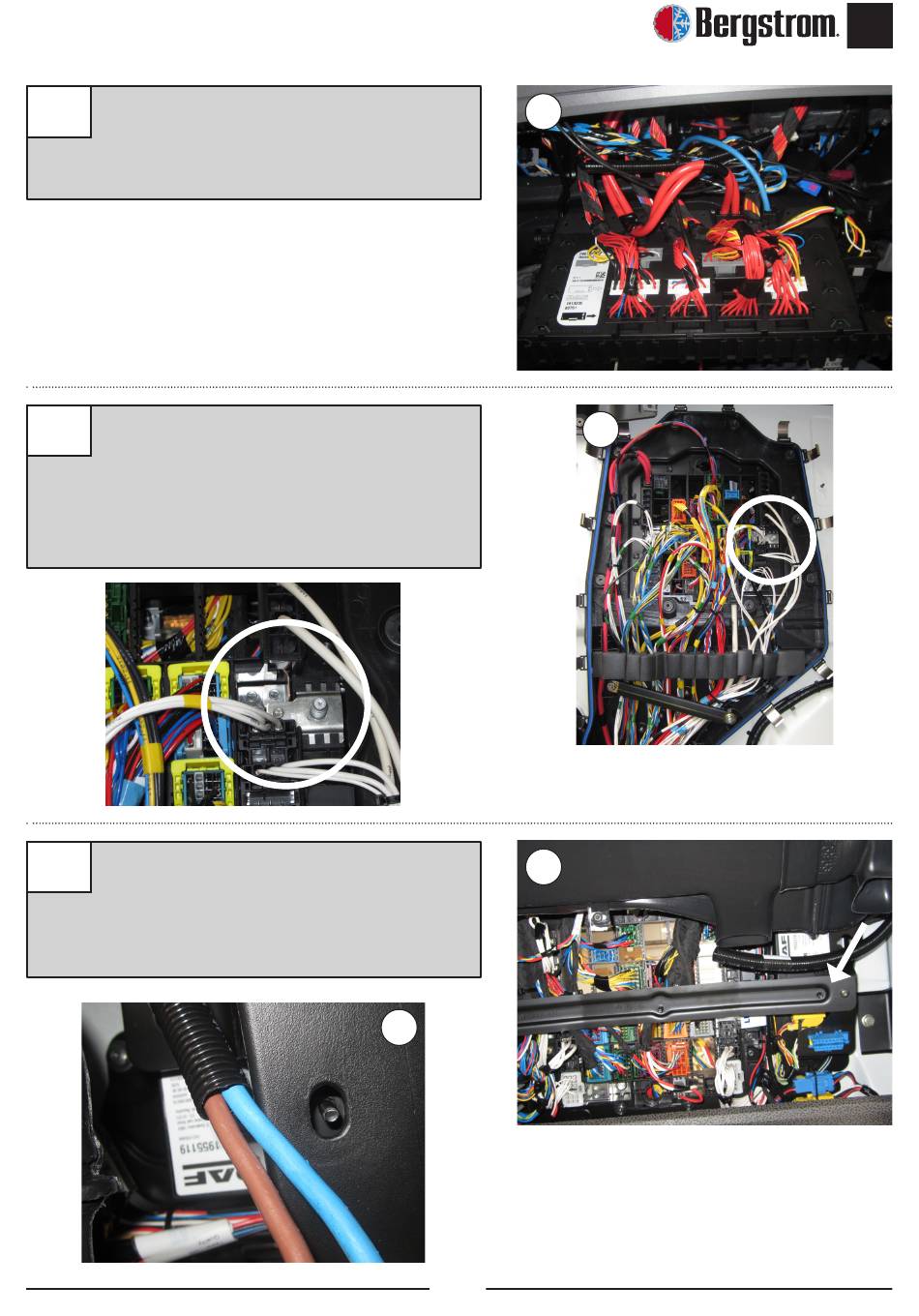

Pasar el otro extremo del cableado de
20
alimentación hacia la parte inferior de la
caja de fusibles fijándolo con bridas a cables
originales.
Desmontar tapa de conexiones cableados
21
situada en la parte delantera, desde el
interior cabina pasar cable marrón hasta
punto de masas fijándolo con bridas y
conectar con tuerca M6 100, arandela plana
Ø 6 y grower Ø 6.
Por tubo corrugado ubicado en parte
22
inferior lado pasajero, introducir cables de
alimentación A y M y sacarlo por el otro
extremo de tubo corrugado situado en la
guantera superior derecha.
20
Punto fijación
cable M
(Toma de -)
22
22
13
21
ES
