COMPACT N&D

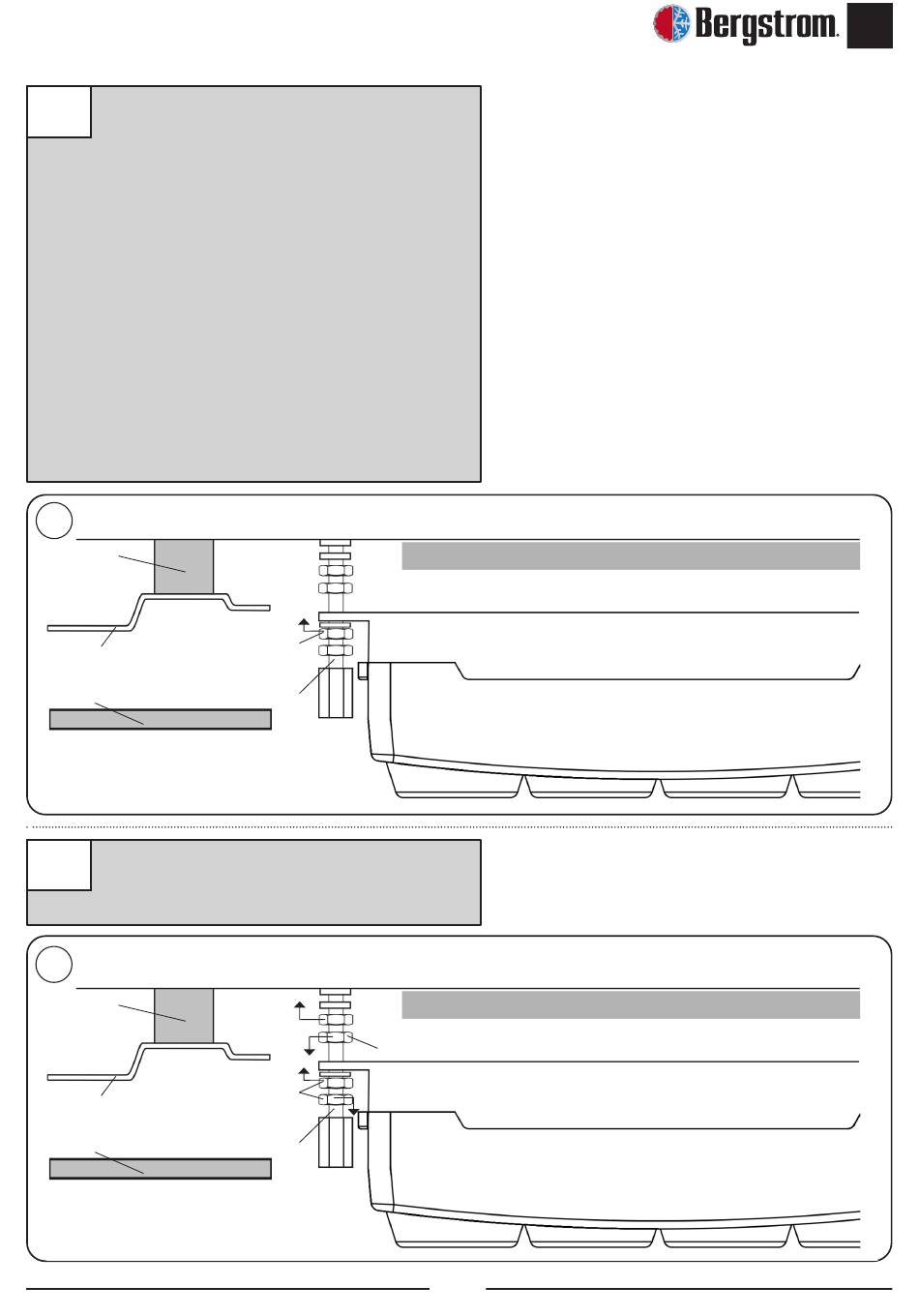

Posizionare il pannello interno di distribuzione
11
dell'aria sulle viti prigioniere anteriori con
(1) rondella M6 a testa larga e (1) dado
M6 su ogni vite prigioniera. Stringere i dadi
finché il canalizzatore del pannello interno di
distribuzione dell'aria non è a battuta sulla
gommapiuma superiore dell'impianto.
Nota bene: il canalizzatore del pannello
interno di distribuzione dell'aria deve
essere a battuta sulla gommapiuma
superiore dell'impianto per evitare perdite
d'aria.
Evitare che i cablaggi restino impigliati
tra il canalizzatore e la gommapiuma sulla
base dell'impianto.
11
Guarnizione
EPDM
Tettuccio cabina
Tappezzeria
Vite prigioniera M6
Stringere il dado del punto 10a fino a battuta
12
con la parte superiore del pannello interno di
distribuzione dell'aria.
12
Guarnizione
EPDM
Tettuccio cabina
Tappezzeria
Vite prigioniera M6
Base unità
Dado M6
Base unità
Dado M6 (10a)
Dado M6
Pannello interno di distribuzione dell'aria
Pannello interno di distribuzione dell'aria
73
IT
Gommapiuma
Gommapiuma
