Bergstrom TRP COMPACT N&D Montageanweisungen Seite 65

COMPACT N&D
Darauf achten, dass die Polaritäten beim Anschluss der Stromversorgung an das Gerät nicht
vertauscht werden. Ist dies der Fall, schaltet sich die Elektroniktafel nicht ein, das Gerät funktioniert nicht
und es kommt zu irreparablen Schäden an den Kompressormodulen.
Zentrifugalgebläse
Kommunikationskabel
Az Blau
N Schwarz
R Rot
V Grün
B Weiss
A Gelb
Na Oranbe
M Braun
Elektronikmodul
Kompressor
Kompressor
WICHTIGER HINWEIS!
Verdichtermodul-
Kommunikationskarte
ºC
+
R
-
ºF
TEMP
Elektroniksteuerung
65

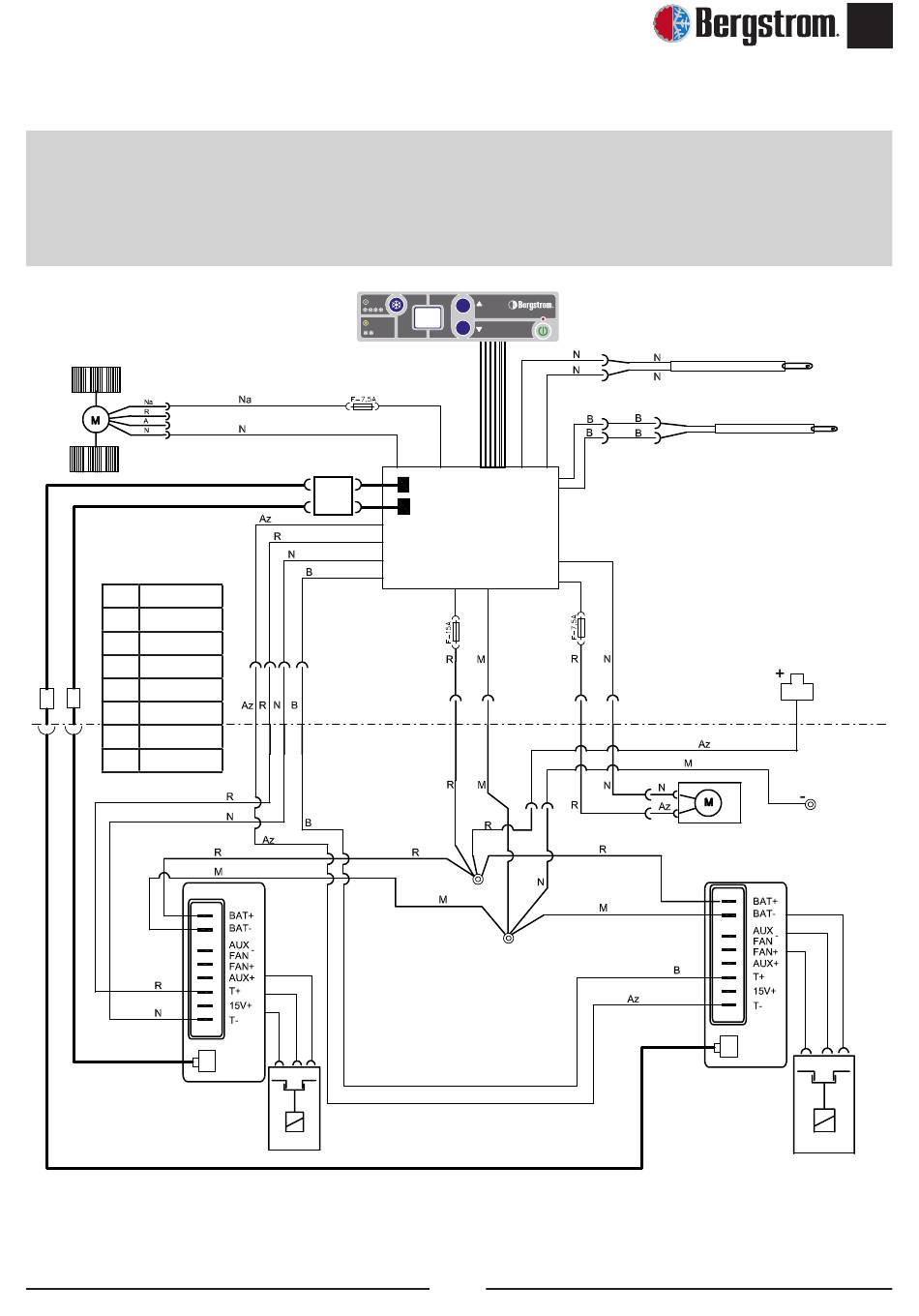

ElektrischeVerkabelung
Sensor
(Rückluft)
Sensor
(Frostschutz)
sicherungskasten
Herstellung der
Kondensatorlüfter
ursprünglichen
Elektronikmodul
Kompressor
Kompressor
GE
A
Masse
