COMPACT N&D
GE

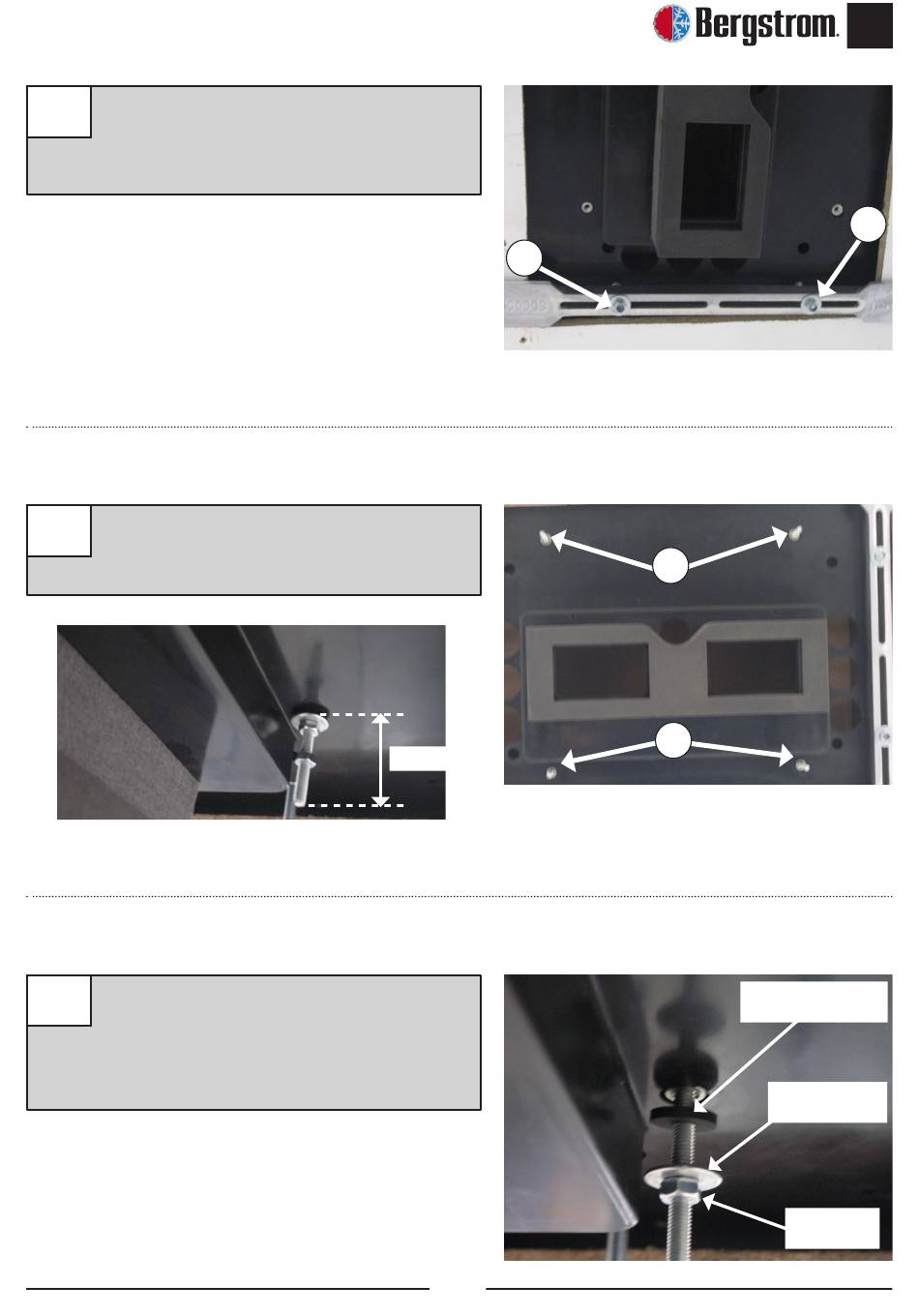

Befestigungsauflagen (2) mit einer
8
Unterlegscheibe (1) und einer Autobloc-
Mutter (1) M8 einlegen, jedoch ohne
anzuziehen.
8
8
10 mm Gewinde für die Stiftschrauben (4) M6
9
x 80 am angegebenen Punkt schneiden laut
9
Distanz (D) beschrieben in Abbildung 16.
9
(D) 70 mm
Montiere (1) Gummi-Unterlegscheibe, (1)
10
Gummi-
Unterlegscheibe
3D Unterlegscheibe (1) Mutter auf jede
Gewindestange. Später ziehen Sie die
Mutter an, bis die Gummischeibe ein wenig
zusammengepresst ist.
3D
Unterlegscheibe
Mutter M6
55
