Bergstrom TRP COMPACT N&D Montageanweisungen Seite 11

COMPACT N&D

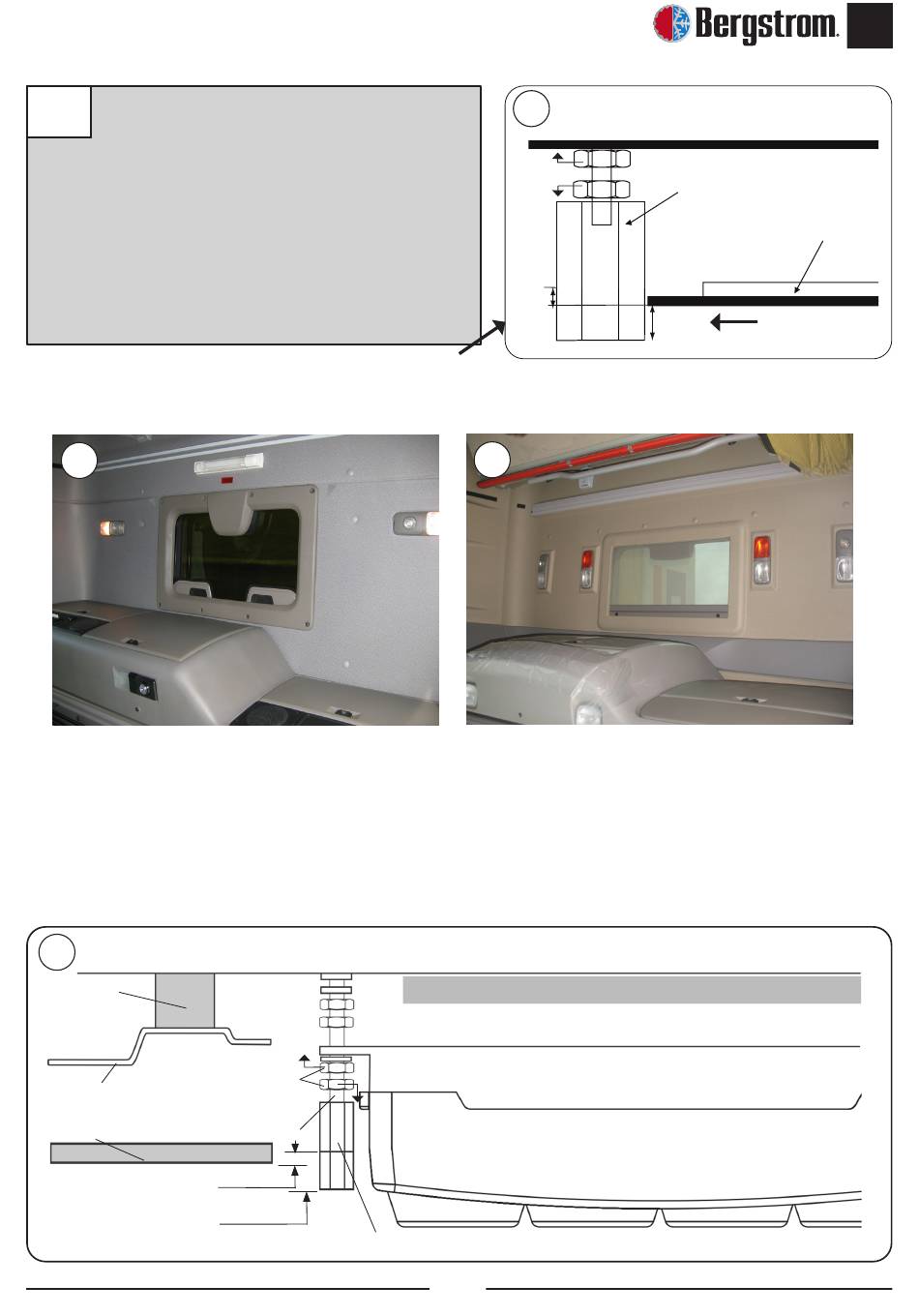

Colocar tuerca M6 (A) tras la tuerca de
16
fijación del panel interior de distribución de
aire en cada espárrago. Colocar hexágonos
M6 roscandolo hasta que quede 1 mm
por encima del tapizado en vehículos con
cabina Super Space Cab y 10 mm por
debajo del tapizado en el resto de vehículos.
Desenroscar tuercas M6 (A) de este punto
hasta que haga tope con los hexágonos y
apretar contra estos.
16
Resto de cabinas
16
Junta
EPDM
Techo cabina
Tapizado
Space Cab - 1 mm.
Resto modelos - 10 mm.
Base
(A)
Tuerca M6
Espárrago M6
Hexágonos M6
16
1 mm
Aprox.
Super Space Cab
16
Cabina Super Space Cab
11
Base Compact
(A) Hexágono M6
Resto de modelos
10 mm
Gomaespuma
Panel interior de distribución de aire
ES
Tapizado
