Bergstrom TRP COMPACT N&D Montageanweisungen Seite 74

COMPACT N&D
IT

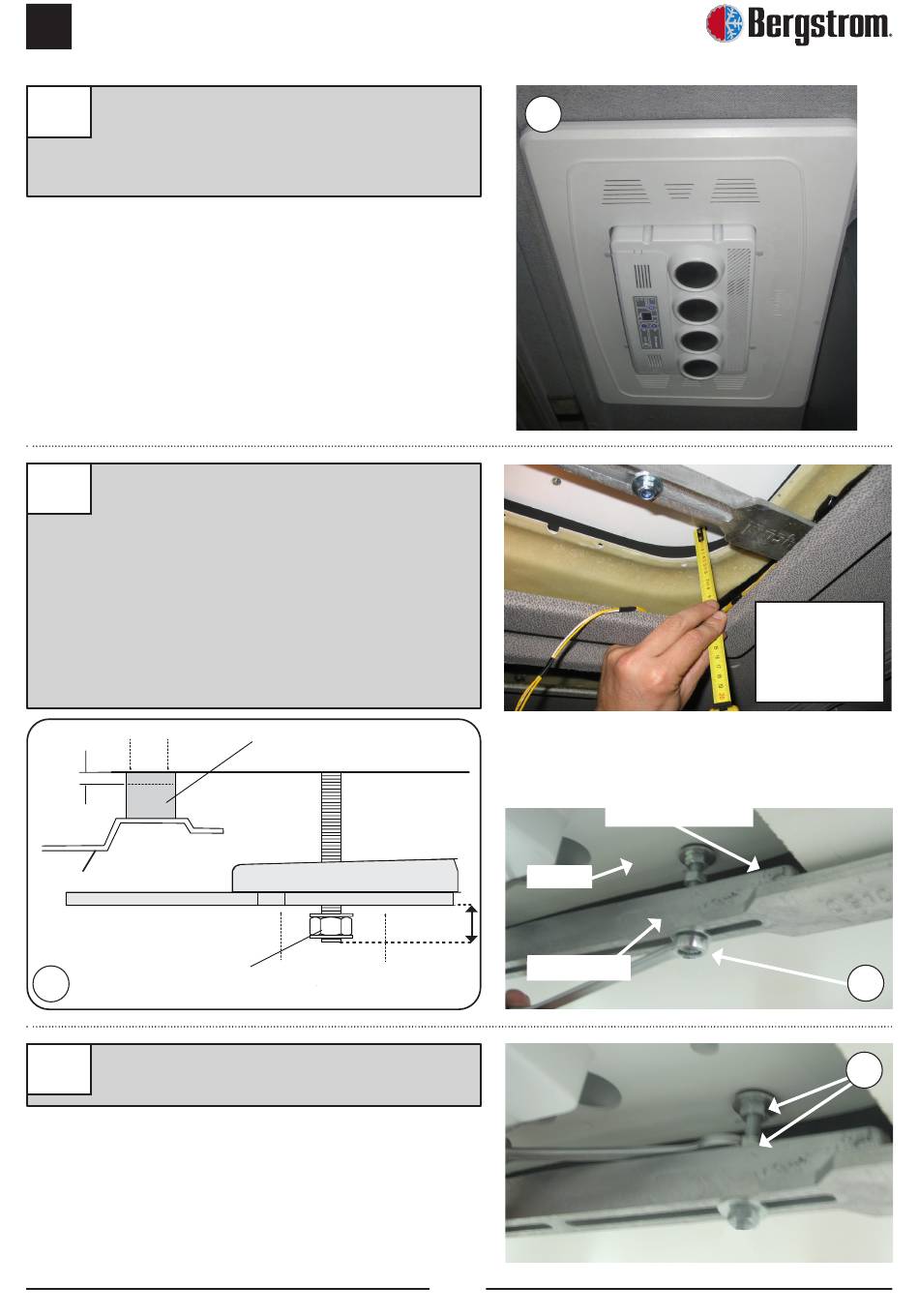

Inserire la consolle e centrare l'impianto nella
13
parte più adatta del tettuccio della cabina.
Una volta centrato, rimuovere la consolle per
la successiva installazione.
14 Fissare i supporti stringendo i dadi fino a
comprimere, tra 3 e 6 mm, la guarnizione
EPDM (Punto 4a) dell'impianto; deve
rimanere con un spessore tra 19 e 22 mm.
Nota bene: Per evitare che infiltrazioni
d'acqua nella cabina, verificare il
serraggio della guarnizione EPDM con la
base Compact base, come illustrato nel
Diagramma.
3-6mm.
Tettuccio della cabina
Stringere il dado
autobloccante fino ad
ottenere una compressione
della guarnizione EPDM
14
compresa tra 3 e 6 mm.
Stringere i dadi (4) M8 per fissare a (4) l'unità
15
base.
Guarnizione EPDM
10 mm*
(*) (circa dopo il serraggio)
13
Guarnizione EPDM
Base
Soporte
74
Comprovare la
compressione
della guarnizione
EPDM usando un
flexómetro nelle
quattro angolo.
14
15
