COMPACT N&D
GE

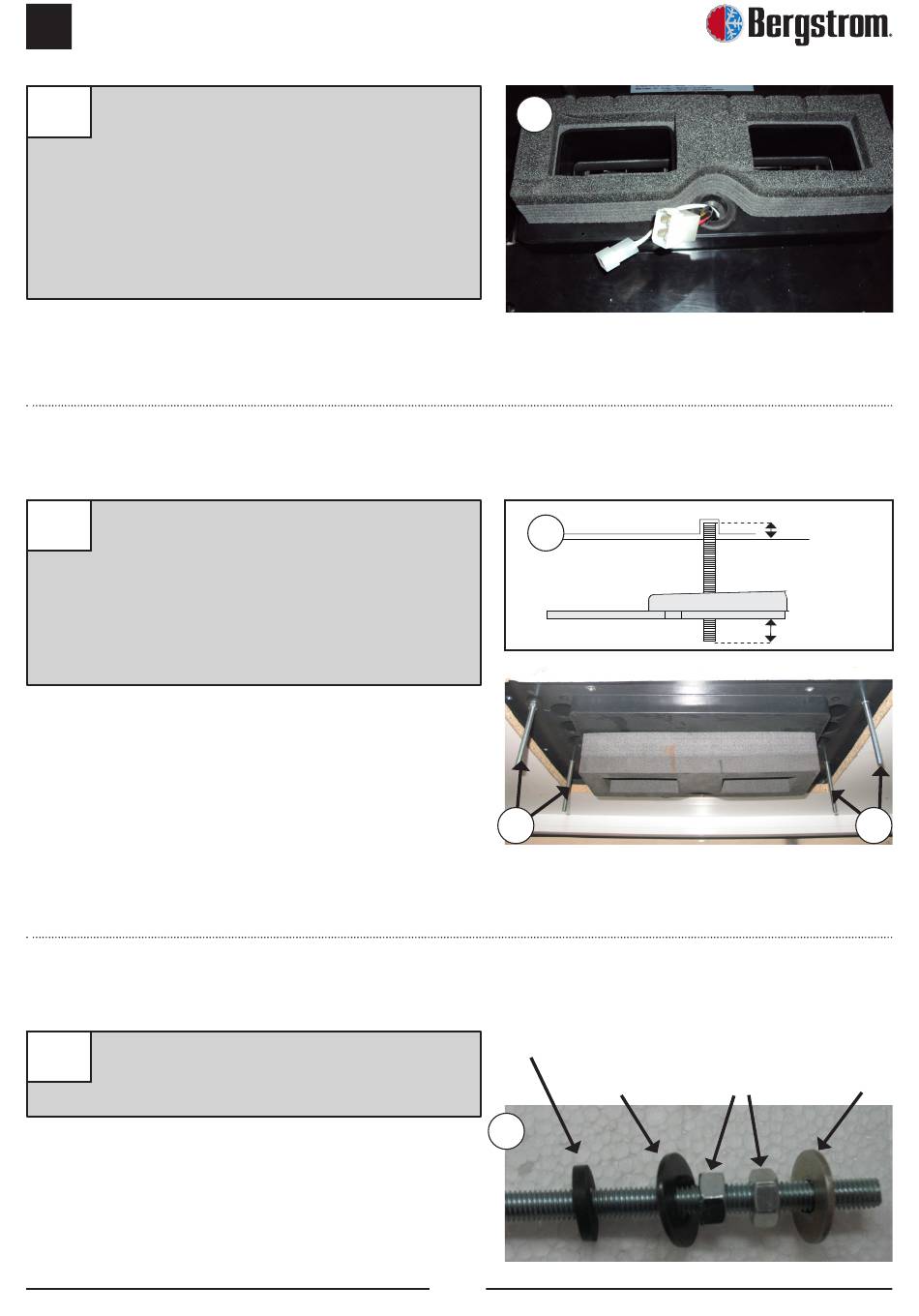

Schaumgummidurchführung anbringen,
5
wobei der weichere Teil auf der
Gerätegrundplatte aufliegt.
Achtung: Je nach Kabine kann es
erforderlich sein, die (2) mitgelieferten
Führungen zu verwenden, damit die
Luftverteilertafel ordnungsgemäß
ausgerichtet ist.
KABINENINNENSEITE:
6
Ca. 5 mm Gewinde für (4) Stiftschrauben
8/125x70, 100 oder 120 mm schneiden
(abhängig vom größeren oder kleineren
Abstand vom Gerät bis sie nach
Positionierung der Befestigungsauflagen 20
mm unter diesen liegen).
Montieren Sie wie folgt:
7
Gummischeibe / 3D Unterlegscheibe / Mutter
/ Gewindestange
5
Grundplatte Einheit
6
Stiftschraube
6
Gummischeibe
3D
Unterlegscheibeha
7
54
5 mm
Halterung
20 mm
6
Gewindestange
Mutter M8
Ø 8
