COMPACT N&D
ES

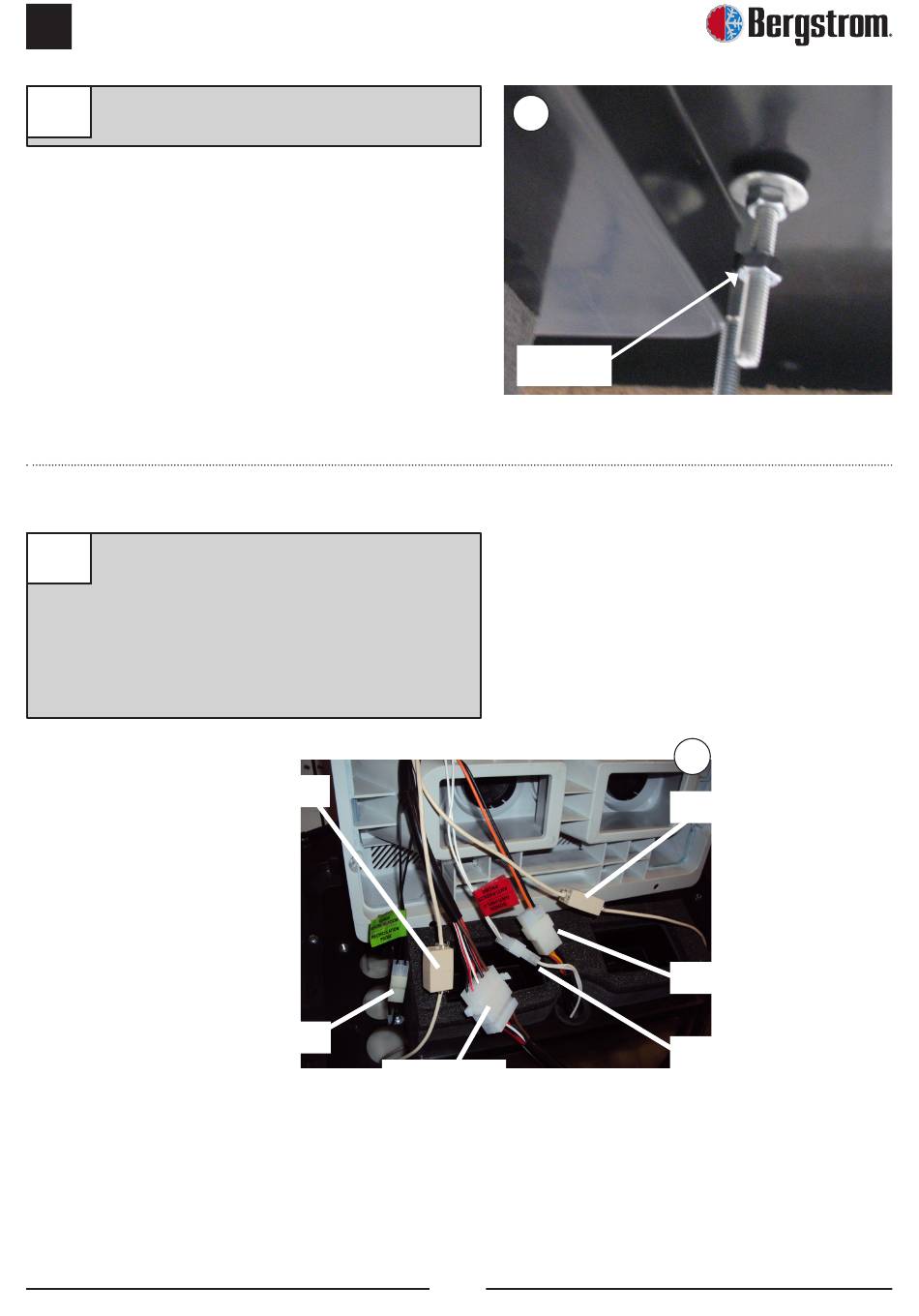

Colocar (1) tuerca M6 sin apretar en cada
10a
espárrago.
Entre la base y el panel interior de
10b
distribución de aire, conectar (2) cajas de
dos vías de sensor antihielo (cables blancos)
y sensor aire de retorno (cables negros),
caja de 4 vías del soplador, (2) cables de
comunicación y caja de 8 vías de cableado a
conexión con control electrónico.
cable de comunicación
sensor aire de retorno
10a
Tuerca M6
Caja de 8 vías
8
10b
Cable de comunicación
Soplador
Sensor antihielo
