COMPACT N&D
GE

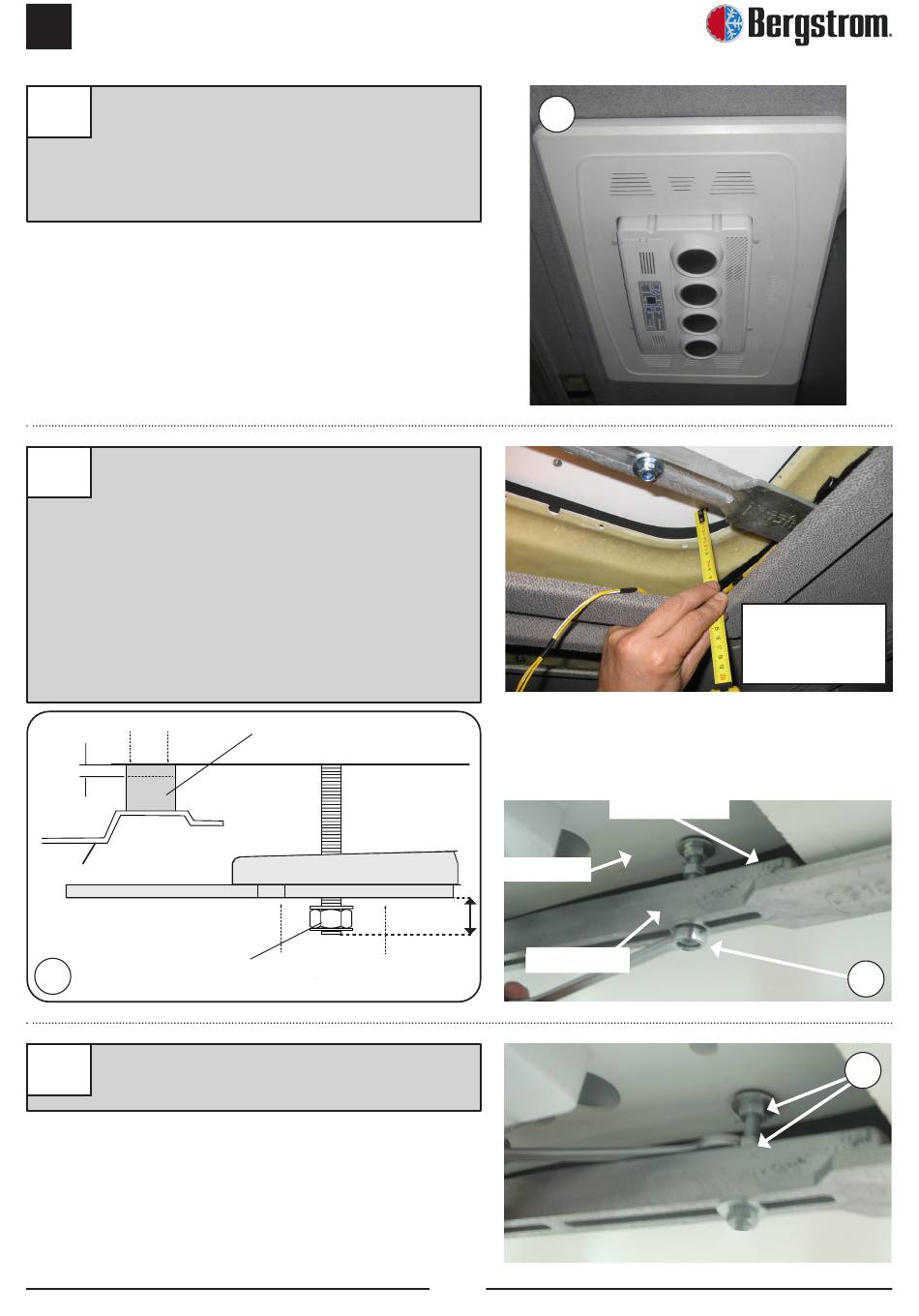

Die Konsole aufsetzen und das Gerät
13
an der am besten geeigneten Stelle
des Kabinendachs zentrieren. Nach der
Zentrierung die Konsole für die nachfolgende
Montage abnehmen.
14
Die Halterungen durch Anziehen der Muttern
befestigen, bis die EPDM-Dichtung (Punkt
4a) des Geräts zwischen 3 und 6 mm
komprimiert wird; es sollte mit einer Dicke
zwischen 19 und 22 mm sein.
Wichtiger Hinweis: Um das Eindringen
von Wasser in die Kabine zu verhindern, die
die Verbindung der EPDM-Dichtung mit der
Grundplatte des Compact wie in Schema
gezeigt überprüfen.
3-6mm.
Kabinendach
Die Autobloc-Mutter
anziehen, bis die EPDM-
Dichtung zwischen 3 und
14
6 mm komprimiert wird.
Die Muttern (4) M8 anziehen, um sie an der
15
Grundplatte zu befestigen.
EPDM-Dichtung
10 mm*
(*) (Ungefähr nach deur drücken)
13
EPDM-Dichtung
Grundplatte
Halterung
58
Die komprimierung
der EPDM-Dichtung
überprüfen auhaud
eines stahlbaudmabes
ni den vier ecken.
14
15
