COMPACT N&D
IT

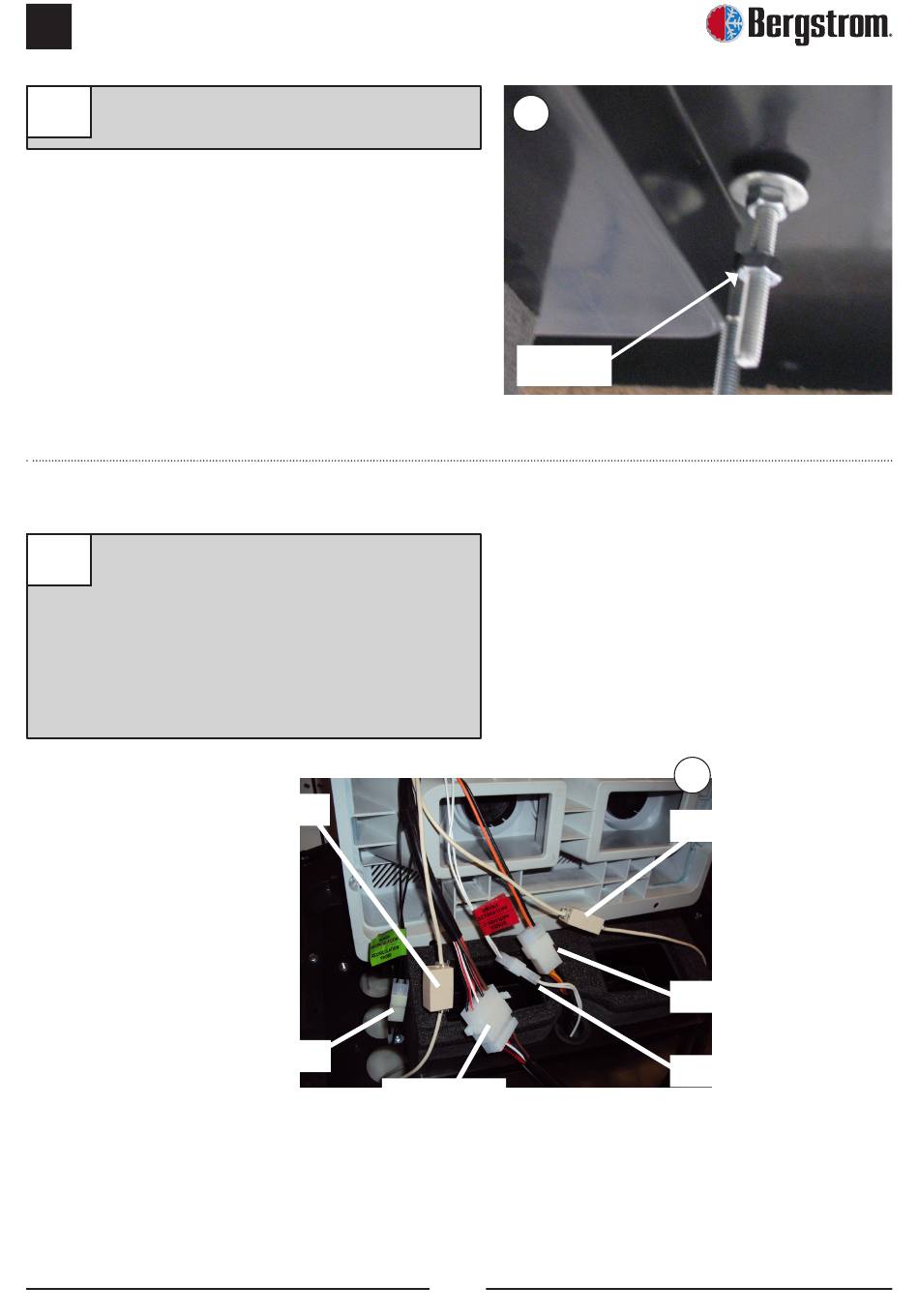

Inserire il dado (1) M6 senza stringere in
10a
10a
ogni vite prigioniera.
Dado M6
Tra la base e il pannello interno di
10b
distribuzione dell'aria, collegare (2) scatole
a due vie del sensore antigelo (cavi bianchi)
e del sensore dell'aria di ritorno (cavi neri),
la scatola a 4 vie del ventilatore, (2) cavi
di comunicazione e la scatola a 8 vie del
cablaggio di connessione con il controllo
elettronico.
10b
Cavo di comunicazione
Cavo di comunicazione
Ventilatore
Sensore aria di ritorno
Sensore antigelo
Scatola a 8 vie
