COMPACT N&D

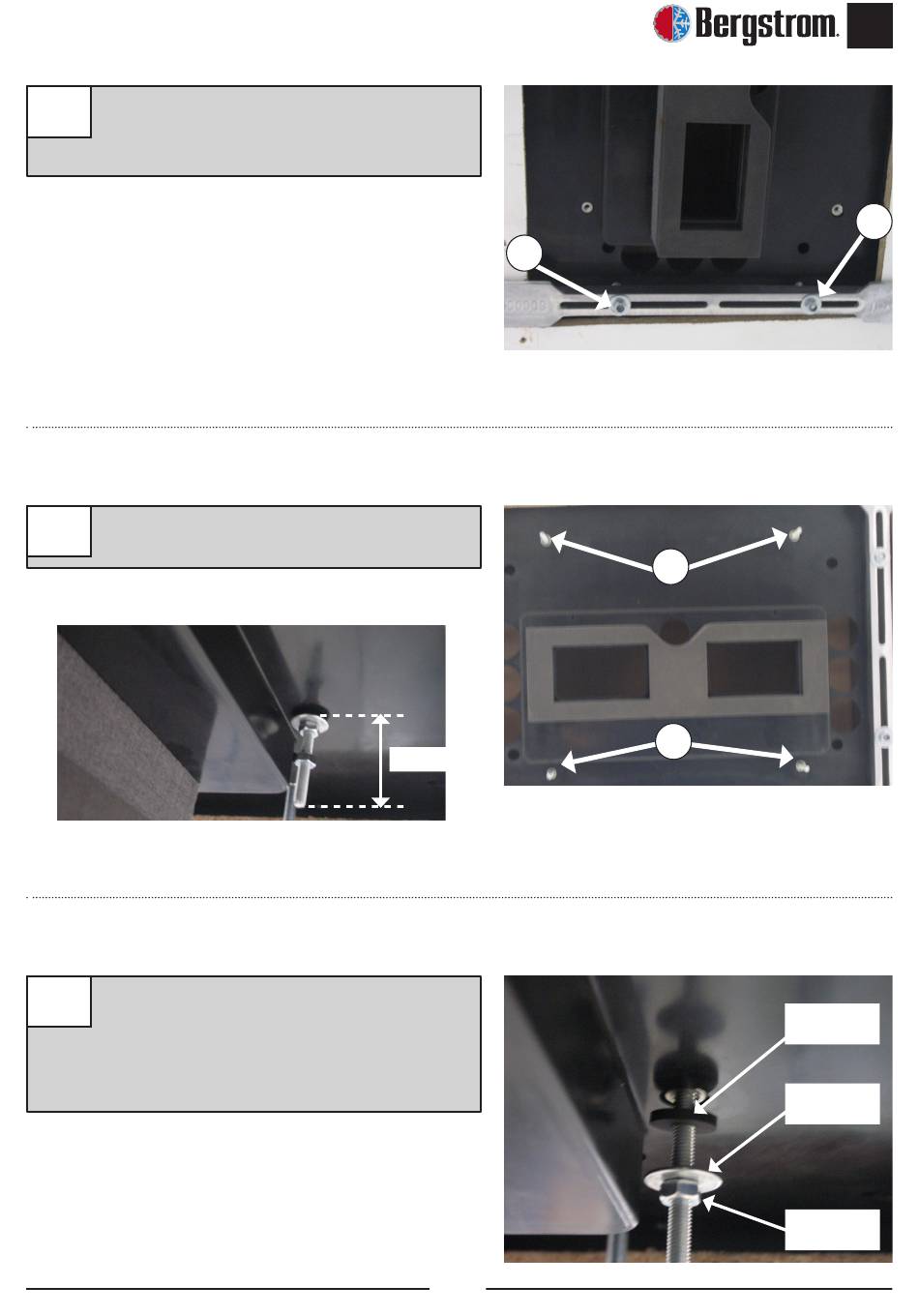

Fissare i supporti di fissaggio (2), con una
8
rondella (1) e un dado autobloccante (1) M8,
senza stringere.
Avvitare di 10 mm i perni (4) M6 x 80, dove
9
indicato distanza (A) segun nella a figura 16.
Inserire (1) rondella Ø 6 di gomma, (1)
10
rondella piana Ø 6 a testa larga e (1) dado
M6 su ogni vite prigioniera M6. Quindi
stringere il dado fino a premere leggermente
la rondella di gomma.
8
(D) 70 mm
71
9
9
Rondella
gomma
Rondella a
testa larga
Dado M6
IT
