COMPACT N&D

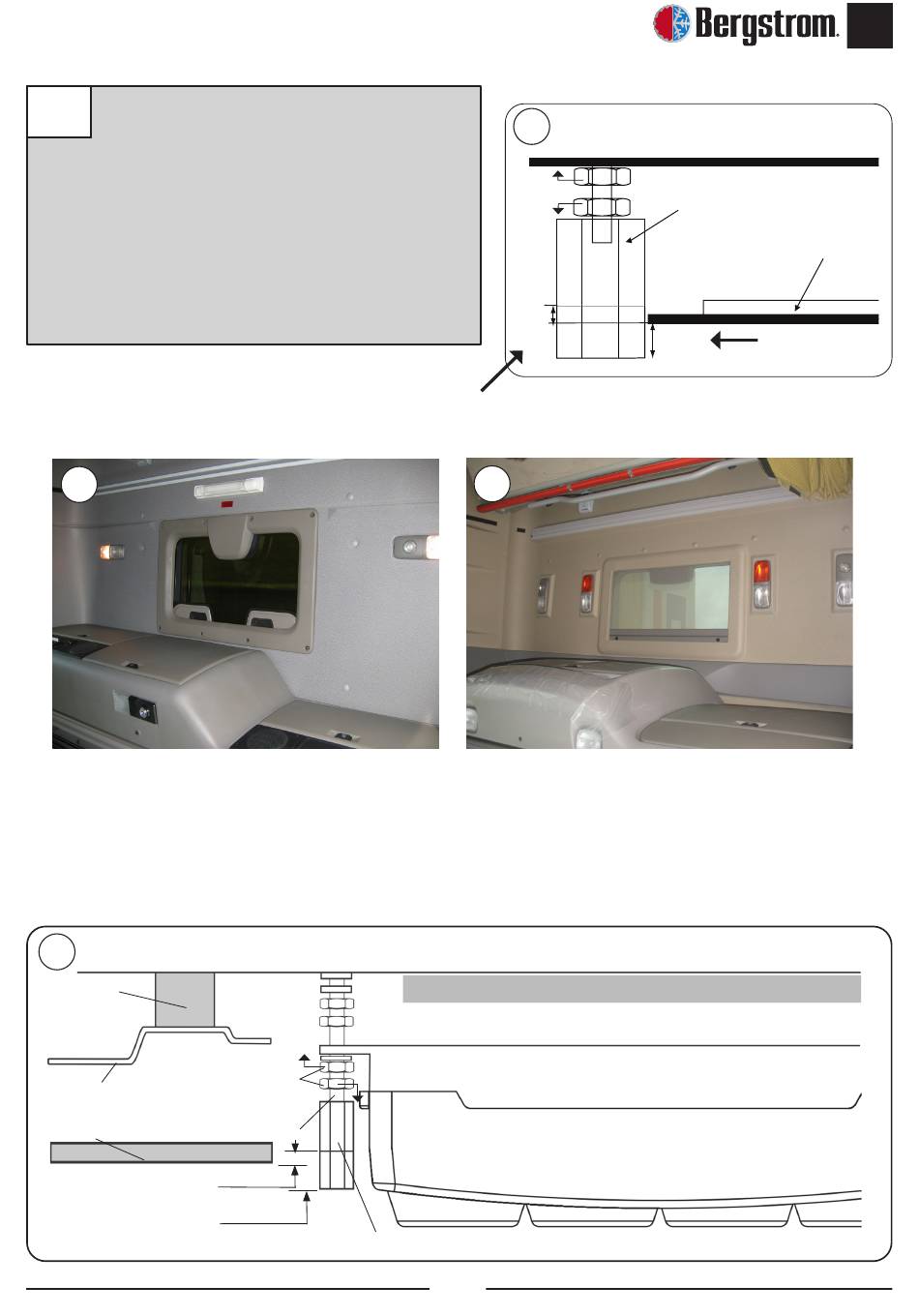

Inserire il dado M6 (A) sul dado di fissaggio
16
del pannello interno di distribuzione dell'aria
su ogni vite prigioniera. Inserire i perni
esagonali M6 e avvitarli fino a farli sporgere
di 1 mm sopra la tappezzeria nei veicoli con
cabina Super Space Cab e fino a 10 mm
sotto la tappezzeria in tutti gli altri veicoli.
Svitare i dadi M6 (A) di questo punto fino
a battuta con i perni esagonali e stringerli
contro gli stessi.
16
Altre cabine
16
Guarnizione
EPDM
Tettuccio cabina
Vite prigioniera M6
Tappezzeria
Space Cab - 1 mm.
Altri modelli
Base
(A)
Dado M6
- 10 mm.
Viti esagonali M6
16
1 mm
circa
Super Space Cab
16
Cabina Super Space Cab
75
Vite esagonale M6
(A)
Altri modelli
10 mm
Gommapiuma
Pannello interno di distribuzione dell'aria
IT
Base Compact
Tappezzeria
