COMPACT N&D
FR

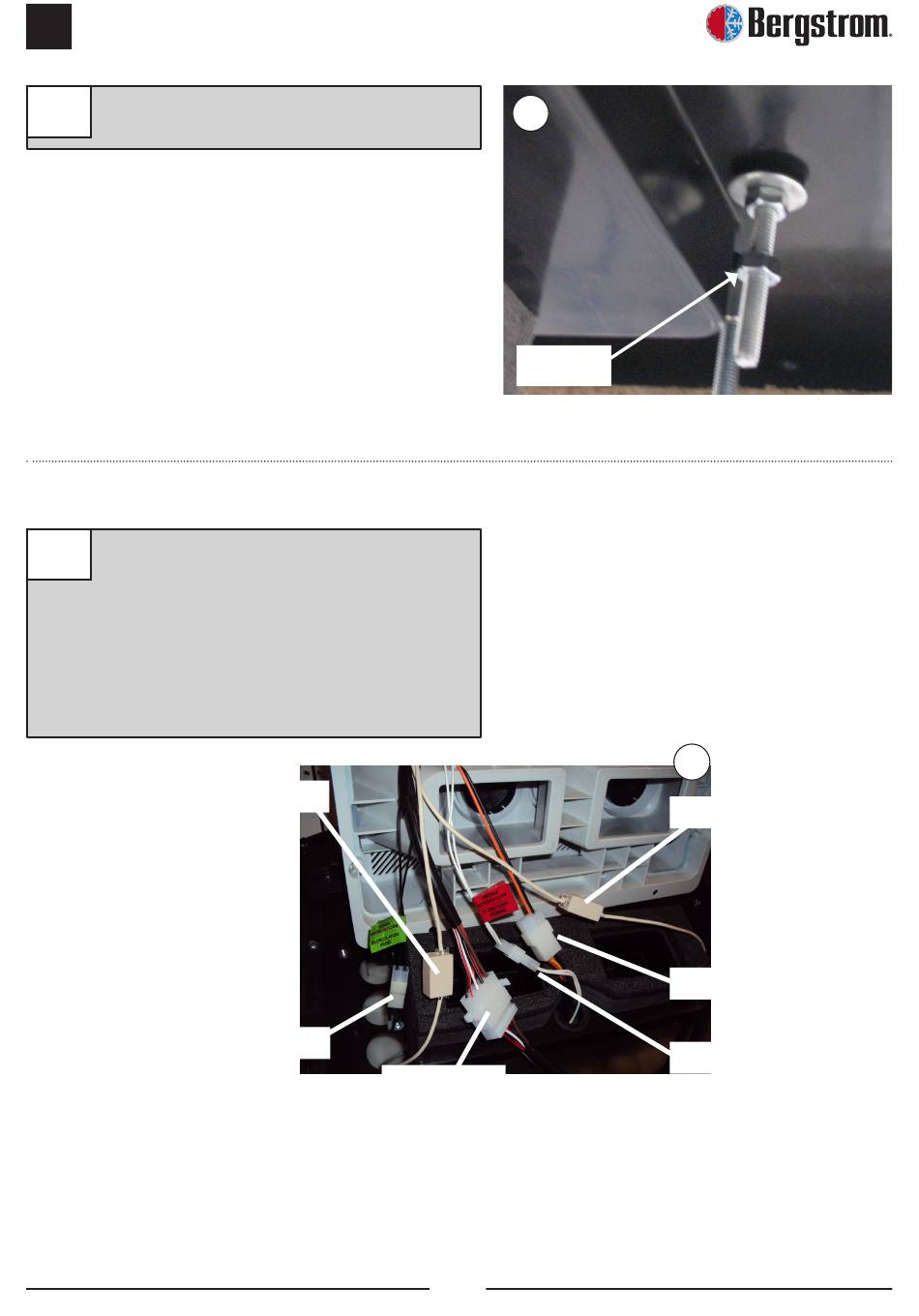

Placer l'écrou (1) M6 sans le serrer sur
10a
chaque goujon.
Entre la base et le panneau inférieur de
10b
distribution d'air, connecter (2) boîtes à deux
voies de capteur antigel (câbles blancs)
et capteur d'air de retour (câbles noirs),
la boîte à 4 voies du souffleur, (2) câbles
de communication et la boîte à 8 voies
de câblage à la connexion avec contrôle
électronique.
Câble de communication
Capteur d'air de retour
10a
écrou M6
Boîte à 8 voies
40
10b
Câble de communication
Souffleur
Capteur antigel
