Bergstrom TRP COMPACT N&D Montageanweisungen Seite 6

COMPACT N&D
ES

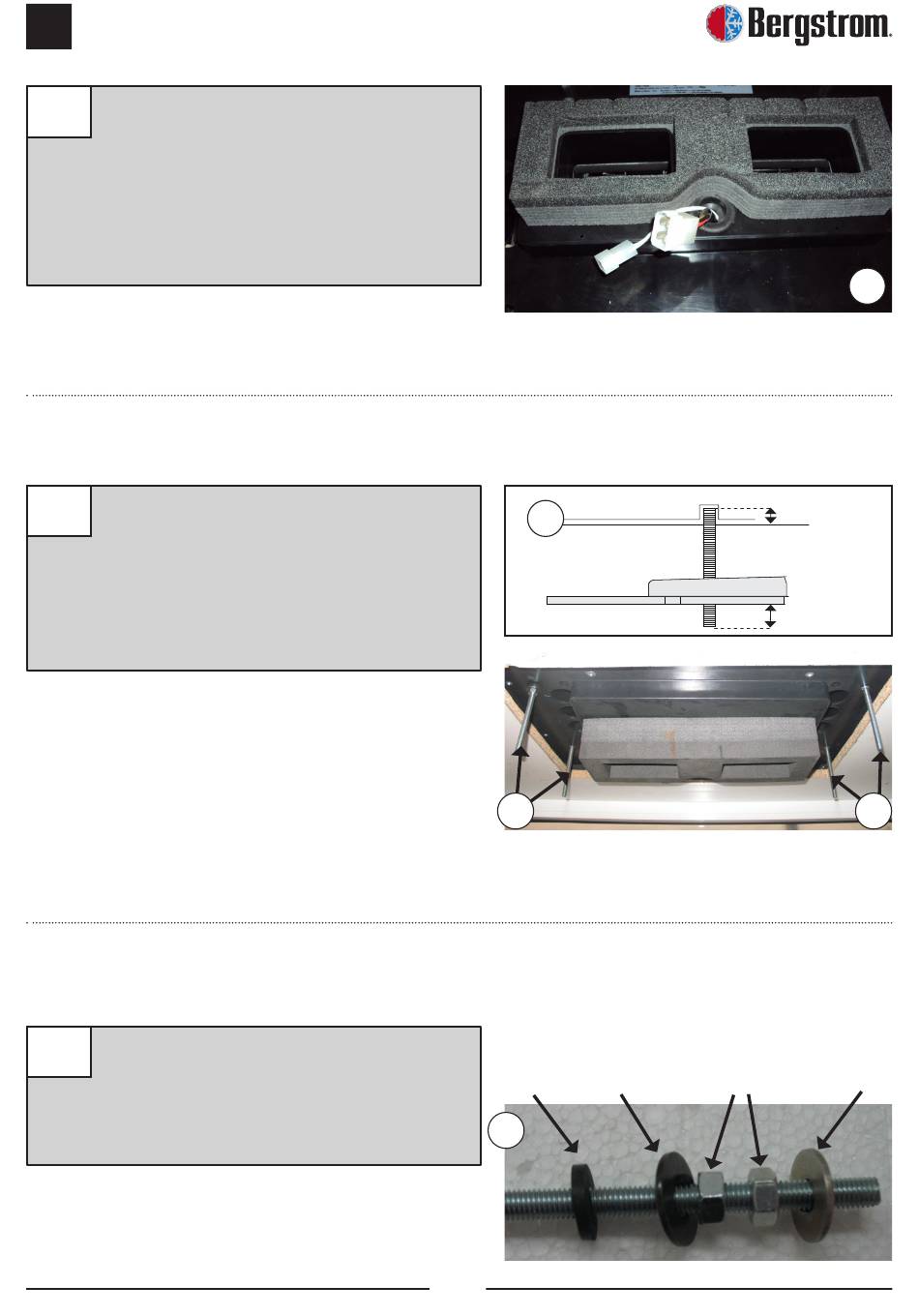

Colocar canalizador gomaespuma quedando
5
la parte más blanda en la base del equipo.
Atención: Dependiendo de la cabina, es
posible que sea necesario usar los (2)
canalizadores suministrados para que
el panel de distribución de aire quede
totalmente ajustado con ellos.
INTERIOR CABINA:
6
Roscar 5 mm aproximadamente (4)
espárragos 8/125x100-70 o 120, la medida
se elegirá tras presentar los soportes de
sujeción y teniendo en cuenta que los
espárragos deben sobresalir de los mismos
por la parte inferior unos 20 mm.
Colocar (1) arandela Ø 7 de goma, (1)
7
arandela plana Ø 8 ala ancha, (2) tuerca M8
y (1) arandela plana Ø 8 ala ancha, en cada
uno de los espárragos anteriores; siguiendo
dicho orden.
Base Compact
6
6
Arandela plana
Arandela
Ø 8 ala ancha
goma
7
6
5 mm
Espárrago
Soporte
20 mm
Tuerca M8
5
6
Arandela plana
Ø 8 ala ancha
