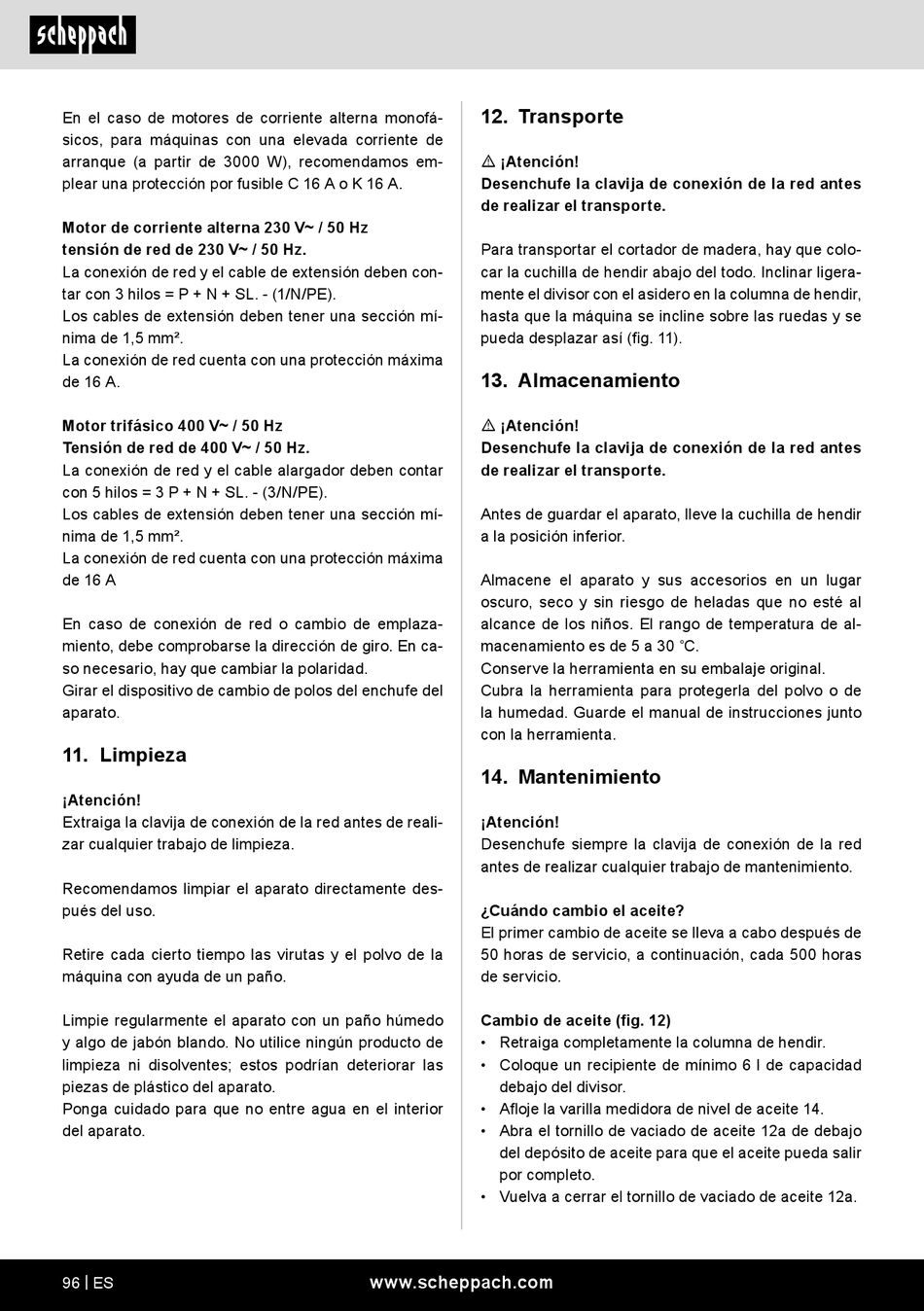

Scheppach HL730 Originalbetriebsanleitung Seite 96

En el caso de motores de corriente alterna monofá-
sicos, para máquinas con una elevada corriente de
arranque (a partir de 3000 W), recomendamos em-
plear una protección por fusible C 16 A o K 16 A.
Motor de corriente alterna 230 V~ / 50 Hz
tensión de red de 230 V~ / 50 Hz.
La conexión de red y el cable de extensión deben con-
tar con 3 hilos = P + N + SL. - (1/N/PE).
Los cables de extensión deben tener una sección mí-
nima de 1,5 mm².
La conexión de red cuenta con una protección máxima
de 16 A.
Motor trifásico 400 V~ / 50 Hz
Tensión de red de 400 V~ / 50 Hz.
La conexión de red y el cable alargador deben contar
con 5 hilos = 3 P + N + SL. - (3/N/PE).
Los cables de extensión deben tener una sección mí-
nima de 1,5 mm².
La conexión de red cuenta con una protección máxima
de 16 A
En caso de conexión de red o cambio de emplaza-
miento, debe comprobarse la dirección de giro. En ca-
so necesario, hay que cambiar la polaridad.
Girar el dispositivo de cambio de polos del enchufe del
aparato.
11. Limpieza
¡Atención!
Extraiga la clavija de conexión de la red antes de reali-
zar cualquier trabajo de limpieza.
Recomendamos limpiar el aparato directamente des-
pués del uso.
Retire cada cierto tiempo las virutas y el polvo de la
máquina con ayuda de un paño.
Limpie regularmente el aparato con un paño húmedo
y algo de jabón blando. No utilice ningún producto de
limpieza ni disolventes; estos podrían deteriorar las
piezas de plástico del aparato.
Ponga cuidado para que no entre agua en el interior
del aparato.
96 | ES
12. Transporte
m ¡Atención!
Desenchufe la clavija de conexión de la red antes
de realizar el transporte.
Para transportar el cortador de madera, hay que colo-
car la cuchilla de hendir abajo del todo. Inclinar ligera-
mente el divisor con el asidero en la columna de hendir,
hasta que la máquina se incline sobre las ruedas y se
pueda desplazar así (fig. 11).
13. Almacenamiento
m ¡Atención!
Desenchufe la clavija de conexión de la red antes
de realizar el transporte.
Antes de guardar el aparato, lleve la cuchilla de hendir
a la posición inferior.
Almacene el aparato y sus accesorios en un lugar
oscuro, seco y sin riesgo de heladas que no esté al
alcance de los niños. El rango de temperatura de al-
macenamiento es de 5 a 30 ˚C.
Conserve la herramienta en su embalaje original.
Cubra la herramienta para protegerla del polvo o de
la humedad. Guarde el manual de instrucciones junto
con la herramienta.
14. Mantenimiento
¡Atención!
Desenchufe siempre la clavija de conexión de la red
antes de realizar cualquier trabajo de mantenimiento.
¿Cuándo cambio el aceite?
El primer cambio de aceite se lleva a cabo después de
50 horas de servicio, a continuación, cada 500 horas
de servicio.
Cambio de aceite (fig. 12)
• Retraiga completamente la columna de hendir.
• Coloque un recipiente de mínimo 6 l de capacidad
debajo del divisor.
• Afloje la varilla medidora de nivel de aceite 14.
• Abra el tornillo de vaciado de aceite 12a de debajo
del depósito de aceite para que el aceite pueda salir
por completo.
• Vuelva a cerrar el tornillo de vaciado de aceite 12a.
www.scheppach.com
