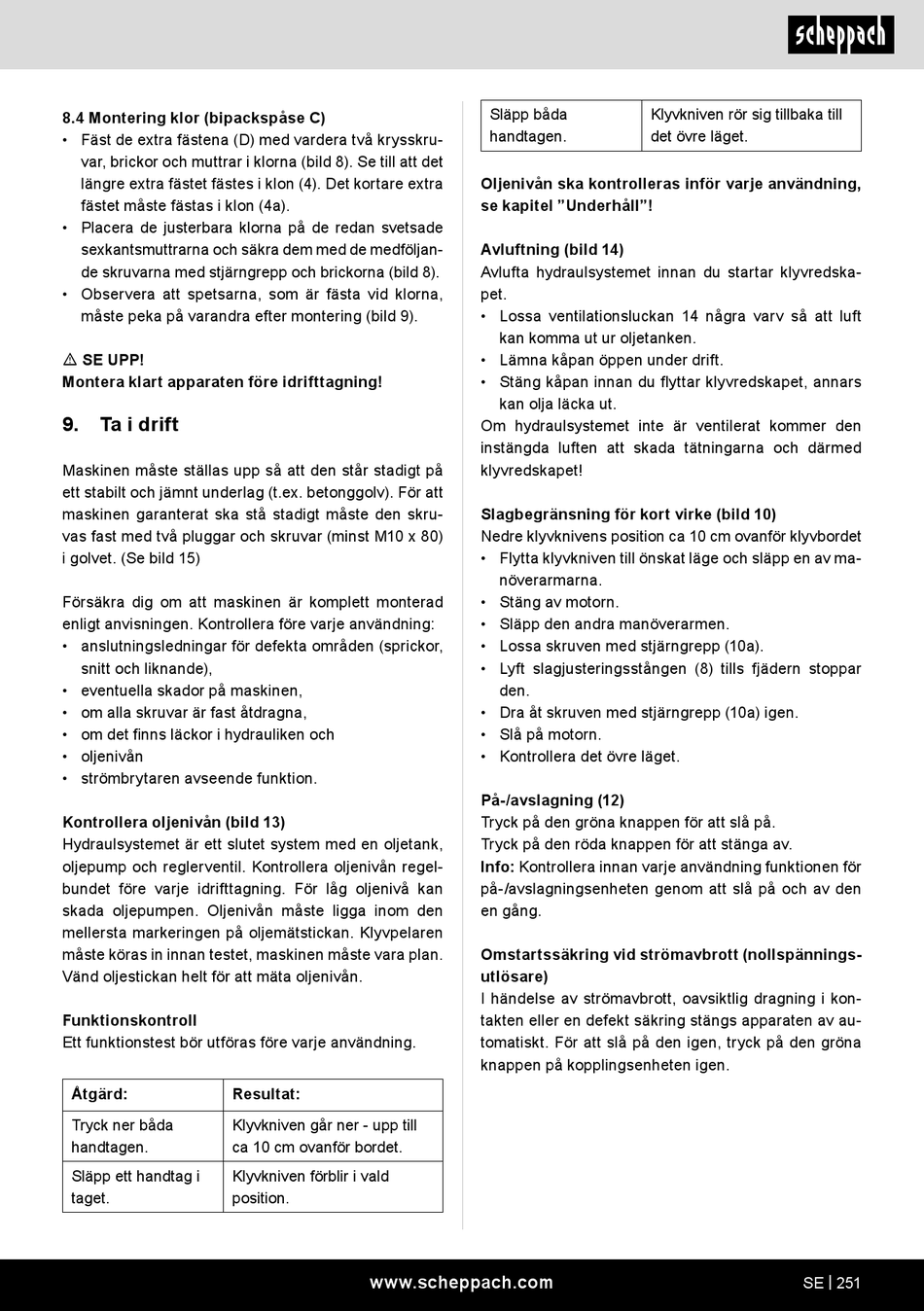

Scheppach HL730 Originalbetriebsanleitung Seite 251

8.4 Montering klor (bipackspåse C)
• Fäst de extra fästena (D) med vardera två krysskru-
var, brickor och muttrar i klorna (bild 8). Se till att det
längre extra fästet fästes i klon (4). Det kortare extra
fästet måste fästas i klon (4a).
• Placera de justerbara klorna på de redan svetsade
sexkantsmuttrarna och säkra dem med de medföljan-
de skruvarna med stjärngrepp och brickorna (bild 8).
• Observera att spetsarna, som är fästa vid klorna,
måste peka på varandra efter montering (bild 9).
m SE UPP!
Montera klart apparaten före idrifttagning!
9. Ta i drift
Maskinen måste ställas upp så att den står stadigt på
ett stabilt och jämnt underlag (t.ex. betonggolv). För att
maskinen garanterat ska stå stadigt måste den skru-
vas fast med två pluggar och skruvar (minst M10 x 80)
i golvet. (Se bild 15)
Försäkra dig om att maskinen är komplett monterad
enligt anvisningen. Kontrollera före varje användning:
• anslutningsledningar för defekta områden (sprickor,
snitt och liknande),
• eventuella skador på maskinen,
• om alla skruvar är fast åtdragna,
• om det finns läckor i hydrauliken och
• oljenivån
• strömbrytaren avseende funktion.
Kontrollera oljenivån (bild 13)
Hydraulsystemet är ett slutet system med en oljetank,
oljepump och reglerventil. Kontrollera oljenivån regel-
bundet före varje idrifttagning. För låg oljenivå kan
skada oljepumpen. Oljenivån måste ligga inom den
mellersta markeringen på oljemätstickan. Klyvpelaren
måste köras in innan testet, maskinen måste vara plan.
Vänd oljestickan helt för att mäta oljenivån.
Funktionskontroll
Ett funktionstest bör utföras före varje användning.
Åtgärd: Resultat:
Tryck ner båda Klyvkniven går ner - upp till
handtagen. ca 10 cm ovanför bordet.
Släpp ett handtag i Klyvkniven förblir i vald
taget. position.
Släpp båda
handtagen.
Oljenivån ska kontrolleras inför varje användning,
se kapitel "Underhåll"!
Avluftning (bild 14)
Avlufta hydraulsystemet innan du startar klyvredska-
pet.
• Lossa ventilationsluckan 14 några varv så att luft
kan komma ut ur oljetanken.
• Lämna kåpan öppen under drift.
• Stäng kåpan innan du flyttar klyvredskapet, annars
kan olja läcka ut.
Om hydraulsystemet inte är ventilerat kommer den
instängda luften att skada tätningarna och därmed
klyvredskapet!
Slagbegränsning för kort virke (bild 10)
Nedre klyvknivens position ca 10 cm ovanför klyvbordet
• Flytta klyvkniven till önskat läge och släpp en av ma-
növerarmarna.
• Stäng av motorn.
• Släpp den andra manöverarmen.
• Lossa skruven med stjärngrepp (10a).
• Lyft slagjusteringsstången (8) tills fjädern stoppar
den.
• Dra åt skruven med stjärngrepp (10a) igen.
• Slå på motorn.
• Kontrollera det övre läget.
På-/avslagning (12)
Tryck på den gröna knappen för att slå på.
Tryck på den röda knappen för att stänga av.
Info: Kontrollera innan varje användning funktionen för
på-/avslagningsenheten genom att slå på och av den
en gång.
Omstartssäkring vid strömavbrott (nollspännings-
utlösare)
I händelse av strömavbrott, oavsiktlig dragning i kon-
takten eller en defekt säkring stängs apparaten av au-
tomatiskt. För att slå på den igen, tryck på den gröna
knappen på kopplingsenheten igen.
www.scheppach.com
Klyvkniven rör sig tillbaka till
det övre läget.
SE | 251
