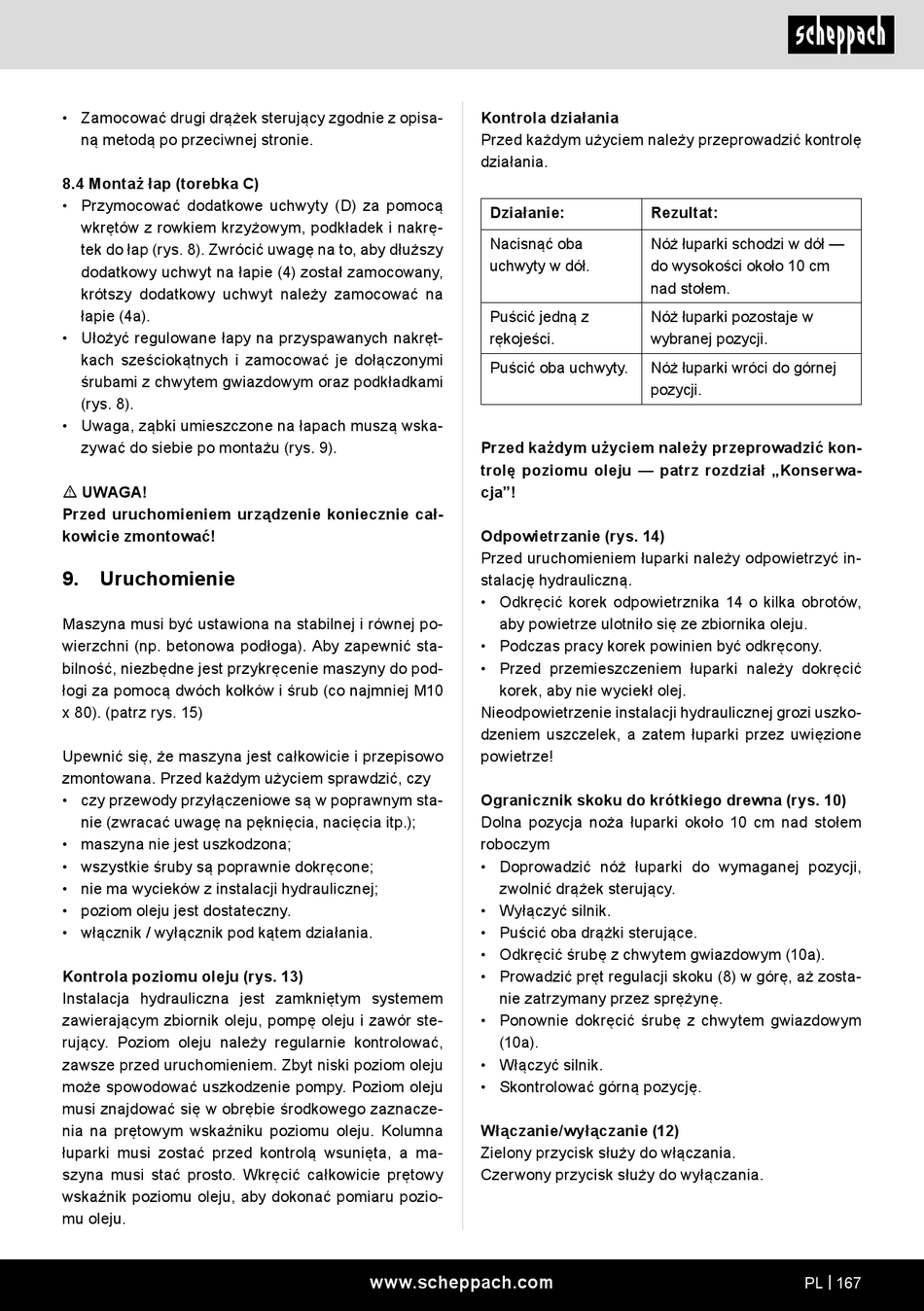

• Zamocować drugi drążek sterujący zgodnie z opisa-
ną metodą po przeciwnej stronie.
8.4 Montaż łap (torebka C)
• Przymocować dodatkowe uchwyty (D) za pomocą
wkrętów z rowkiem krzyżowym, podkładek i nakrę-
tek do łap (rys. 8). Zwrócić uwagę na to, aby dłuższy
dodatkowy uchwyt na łapie (4) został zamocowany,
krótszy dodatkowy uchwyt należy zamocować na
łapie (4a).
• Ułożyć regulowane łapy na przyspawanych nakręt-
kach sześciokątnych i zamocować je dołączonymi
śrubami z chwytem gwiazdowym oraz podkładkami
(rys. 8).
• Uwaga, ząbki umieszczone na łapach muszą wska-
zywać do siebie po montażu (rys. 9).
m UWAGA!
Przed uruchomieniem urządzenie koniecznie cał-
kowicie zmontować!
9. Uruchomienie
Maszyna musi być ustawiona na stabilnej i równej po-
wierzchni (np. betonowa podłoga). Aby zapewnić sta-
bilność, niezbędne jest przykręcenie maszyny do pod-
łogi za pomocą dwóch kołków i śrub (co najmniej M10
x 80). (patrz rys. 15)
Upewnić się, że maszyna jest całkowicie i przepisowo
zmontowana. Przed każdym użyciem sprawdzić, czy
• czy przewody przyłączeniowe są w poprawnym sta-
nie (zwracać uwagę na pęknięcia, nacięcia itp.);
• maszyna nie jest uszkodzona;
• wszystkie śruby są poprawnie dokręcone;
• nie ma wycieków z instalacji hydraulicznej;
• poziom oleju jest dostateczny.
• włącznik / wyłącznik pod kątem działania.
Kontrola poziomu oleju (rys. 13)
Instalacja hydrauliczna jest zamkniętym systemem
zawierającym zbiornik oleju, pompę oleju i zawór ste-
rujący. Poziom oleju należy regularnie kontrolować,
zawsze przed uruchomieniem. Zbyt niski poziom oleju
może spowodować uszkodzenie pompy. Poziom oleju
musi znajdować się w obrębie środkowego zaznacze-
nia na prętowym wskaźniku poziomu oleju. Kolumna
łuparki musi zostać przed kontrolą wsunięta, a ma-
szyna musi stać prosto. Wkręcić całkowicie prętowy
wskaźnik poziomu oleju, aby dokonać pomiaru pozio-
mu oleju.
Kontrola działania
Przed każdym użyciem należy przeprowadzić kontrolę
działania.
Działanie:
Nacisnąć oba
uchwyty w dół.
Puścić jedną z
rękojeści.
Puścić oba uchwyty.
Przed każdym użyciem należy przeprowadzić kon-
trolę poziomu oleju — patrz rozdział „Konserwa-
cja"!
Odpowietrzanie (rys. 14)
Przed uruchomieniem łuparki należy odpowietrzyć in-
stalację hydrauliczną.
• Odkręcić korek odpowietrznika 14 o kilka obrotów,
aby powietrze ulotniło się ze zbiornika oleju.
• Podczas pracy korek powinien być odkręcony.
• Przed przemieszczeniem łuparki należy dokręcić
korek, aby nie wyciekł olej.
Nieodpowietrzenie instalacji hydraulicznej grozi uszko-
dzeniem uszczelek, a zatem łuparki przez uwięzione
powietrze!
Ogranicznik skoku do krótkiego drewna (rys. 10)
Dolna pozycja noża łuparki około 10 cm nad stołem
roboczym
• Doprowadzić nóż łuparki do wymaganej pozycji,
zwolnić drążek sterujący.
• Wyłączyć silnik.
• Puścić oba drążki sterujące.
• Odkręcić śrubę z chwytem gwiazdowym (10a).
• Prowadzić pręt regulacji skoku (8) w górę, aż zosta-
nie zatrzymany przez sprężynę.
• Ponownie dokręcić śrubę z chwytem gwiazdowym
(10a).
• Włączyć silnik.
• Skontrolować górną pozycję.
Włączanie/wyłączanie (12)
Zielony przycisk służy do włączania.
Czerwony przycisk służy do wyłączania.
www.scheppach.com
Rezultat:
Nóż łuparki schodzi w dół —
do wysokości około 10 cm
nad stołem.
Nóż łuparki pozostaje w
wybranej pozycji.
Nóż łuparki wróci do górnej
pozycji.
