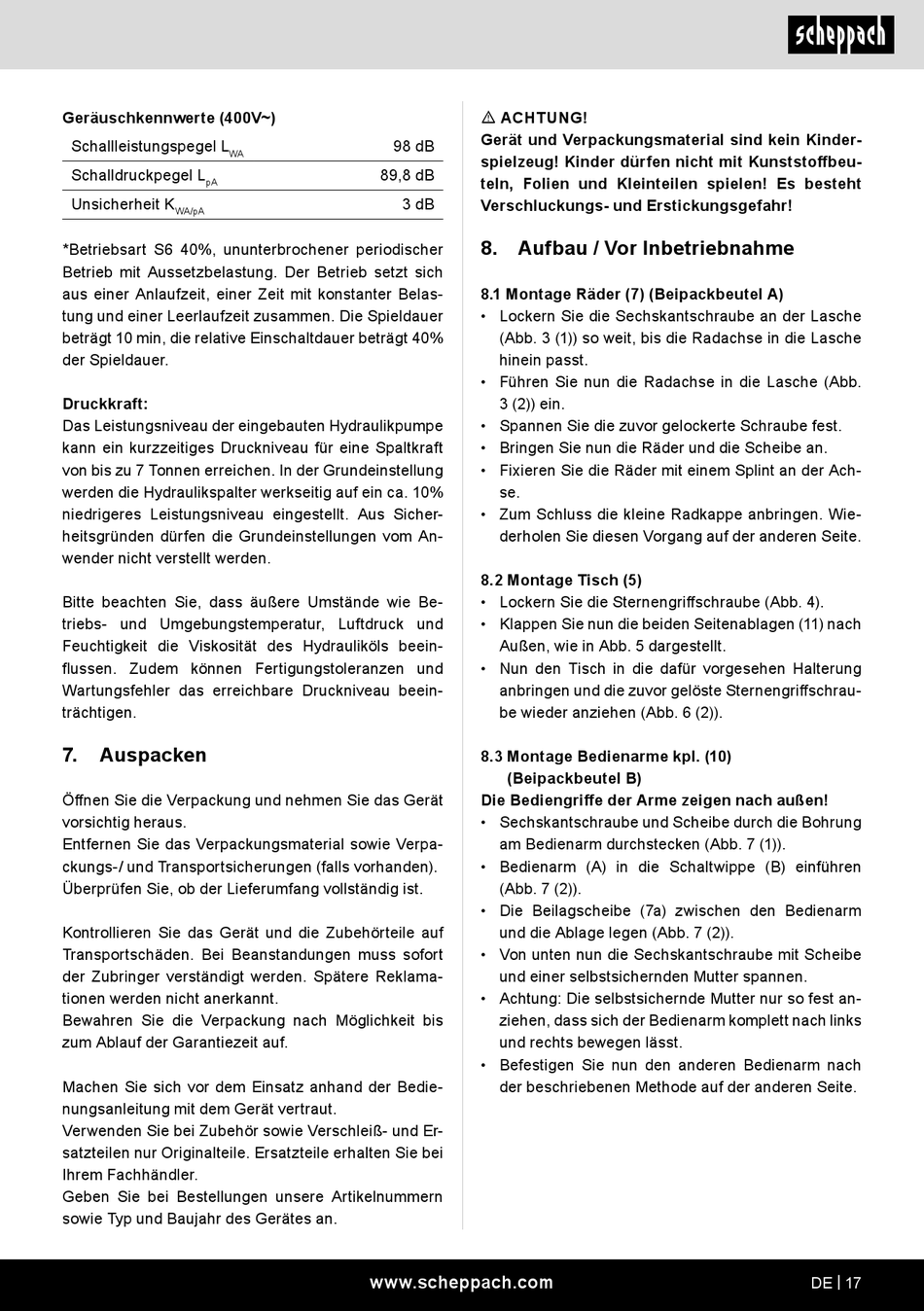

Scheppach HL730 Originalbetriebsanleitung Seite 17

Geräuschkennwerte (400V~)
Schallleistungspegel L
WA
Schalldruckpegel L
pA
Unsicherheit K
WA/pA
*Betriebsart S6 40%, ununterbrochener periodischer
Betrieb mit Aussetzbelastung. Der Betrieb setzt sich
aus einer Anlaufzeit, einer Zeit mit konstanter Belas-
tung und einer Leerlaufzeit zusammen. Die Spieldauer
beträgt 10 min, die relative Einschaltdauer beträgt 40%
der Spieldauer.
Druckkraft:
Das Leistungsniveau der eingebauten Hydraulikpumpe
kann ein kurzzeitiges Druckniveau für eine Spaltkraft
von bis zu 7 Tonnen erreichen. In der Grundeinstellung
werden die Hydraulikspalter werkseitig auf ein ca. 10%
niedrigeres Leistungsniveau eingestellt. Aus Sicher-
heitsgründen dürfen die Grundeinstellungen vom An-
wender nicht verstellt werden.
Bitte beachten Sie, dass äußere Umstände wie Be-
triebs- und Umgebungstemperatur, Luftdruck und
Feuchtigkeit die Viskosität des Hydrauliköls beein-
flussen. Zudem können Fertigungstoleranzen und
Wartungsfehler das erreichbare Druckniveau beein-
trächtigen.
7. Auspacken
Öffnen Sie die Verpackung und nehmen Sie das Gerät
vorsichtig heraus.
Entfernen Sie das Verpackungsmaterial sowie Verpa-
ckungs-/ und Transportsicherungen (falls vorhanden).
Überprüfen Sie, ob der Lieferumfang vollständig ist.
Kontrollieren Sie das Gerät und die Zubehörteile auf
Transportschäden. Bei Beanstandungen muss sofort
der Zubringer verständigt werden. Spätere Reklama-
tionen werden nicht anerkannt.
Bewahren Sie die Verpackung nach Möglichkeit bis
zum Ablauf der Garantiezeit auf.
Machen Sie sich vor dem Einsatz anhand der Bedie-
nungsanleitung mit dem Gerät vertraut.
Verwenden Sie bei Zubehör sowie Verschleiß- und Er-
satzteilen nur Originalteile. Ersatzteile erhalten Sie bei
Ihrem Fachhändler.
Geben Sie bei Bestellungen unsere Artikelnummern
sowie Typ und Baujahr des Gerätes an.
m ACHTUNG!
Gerät und Verpackungsmaterial sind kein Kinder-
98 dB
spielzeug! Kinder dürfen nicht mit Kunststoffbeu-
89,8 dB
teln, Folien und Kleinteilen spielen! Es besteht
3 dB
Verschluckungs- und Erstickungsgefahr!
8. Aufbau / Vor Inbetriebnahme
8.1 Montage Räder (7) (Beipackbeutel A)
• Lockern Sie die Sechskantschraube an der Lasche
(Abb. 3 (1)) so weit, bis die Radachse in die Lasche
hinein passt.
• Führen Sie nun die Radachse in die Lasche (Abb.
3 (2)) ein.
• Spannen Sie die zuvor gelockerte Schraube fest.
• Bringen Sie nun die Räder und die Scheibe an.
• Fixieren Sie die Räder mit einem Splint an der Ach-
se.
• Zum Schluss die kleine Radkappe anbringen. Wie-
derholen Sie diesen Vorgang auf der anderen Seite.
8.2 Montage Tisch (5)
• Lockern Sie die Sternengriffschraube (Abb. 4).
• Klappen Sie nun die beiden Seitenablagen (11) nach
Außen, wie in Abb. 5 dargestellt.
• Nun den Tisch in die dafür vorgesehen Halterung
anbringen und die zuvor gelöste Sternengriffschrau-
be wieder anziehen (Abb. 6 (2)).
8.3 Montage Bedienarme kpl. (10)
(Beipackbeutel B)
Die Bediengriffe der Arme zeigen nach außen!
• Sechskantschraube und Scheibe durch die Bohrung
am Bedienarm durchstecken (Abb. 7 (1)).
• Bedienarm (A) in die Schaltwippe (B) einführen
(Abb. 7 (2)).
• Die Beilagscheibe (7a) zwischen den Bedienarm
und die Ablage legen (Abb. 7 (2)).
• Von unten nun die Sechskantschraube mit Scheibe
und einer selbstsichernden Mutter spannen.
• Achtung: Die selbstsichernde Mutter nur so fest an-
ziehen, dass sich der Bedienarm komplett nach links
und rechts bewegen lässt.
• Befestigen Sie nun den anderen Bedienarm nach
der beschriebenen Methode auf der anderen Seite.
