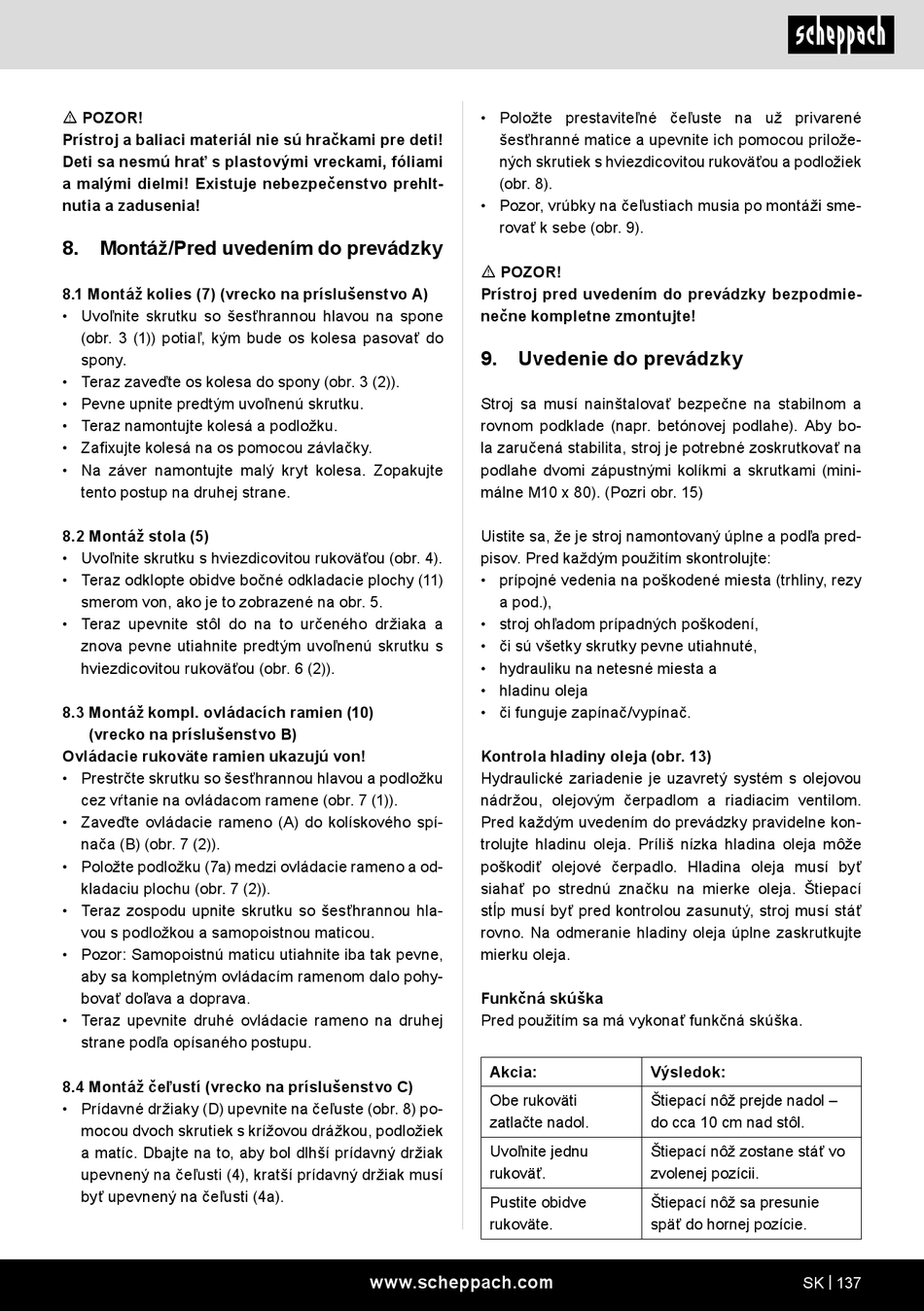

Scheppach HL730 Originalbetriebsanleitung Seite 137

m POZOR!
Prístroj a baliaci materiál nie sú hračkami pre deti!
Deti sa nesmú hrať s plastovými vreckami, fóliami
a malými dielmi! Existuje nebezpečenstvo prehlt-
nutia a zadusenia!
8. Montáž/Pred uvedením do prevádzky
8.1 Montáž kolies (7) (vrecko na príslušenstvo A)
• Uvoľnite skrutku so šesťhrannou hlavou na spone
(obr. 3 (1)) potiaľ, kým bude os kolesa pasovať do
spony.
• Teraz zaveďte os kolesa do spony (obr. 3 (2)).
• Pevne upnite predtým uvoľnenú skrutku.
• Teraz namontujte kolesá a podložku.
• Zafixujte kolesá na os pomocou závlačky.
• Na záver namontujte malý kryt kolesa. Zopakujte
tento postup na druhej strane.
8.2 Montáž stola (5)
• Uvoľnite skrutku s hviezdicovitou rukoväťou (obr. 4).
• Teraz odklopte obidve bočné odkladacie plochy (11)
smerom von, ako je to zobrazené na obr. 5.
• Teraz upevnite stôl do na to určeného držiaka a
znova pevne utiahnite predtým uvoľnenú skrutku s
hviezdicovitou rukoväťou (obr. 6 (2)).
8.3 Montáž kompl. ovládacích ramien (10)
(vrecko na príslušenstvo B)
Ovládacie rukoväte ramien ukazujú von!
• Prestrčte skrutku so šesťhrannou hlavou a podložku
cez vŕtanie na ovládacom ramene (obr. 7 (1)).
• Zaveďte ovládacie rameno (A) do kolískového spí-
nača (B) (obr. 7 (2)).
• Položte podložku (7a) medzi ovládacie rameno a od-
kladaciu plochu (obr. 7 (2)).
• Teraz zospodu upnite skrutku so šesťhrannou hla-
vou s podložkou a samopoistnou maticou.
• Pozor: Samopoistnú maticu utiahnite iba tak pevne,
aby sa kompletným ovládacím ramenom dalo pohy-
bovať doľava a doprava.
• Teraz upevnite druhé ovládacie rameno na druhej
strane podľa opísaného postupu.
8.4 Montáž čeľustí (vrecko na príslušenstvo C)
• Prídavné držiaky (D) upevnite na čeľuste (obr. 8) po-
mocou dvoch skrutiek s krížovou drážkou, podložiek
a matíc. Dbajte na to, aby bol dlhší prídavný držiak
upevnený na čeľusti (4), kratší prídavný držiak musí
byť upevnený na čeľusti (4a).
• Položte prestaviteľné čeľuste na už privarené
šesťhranné matice a upevnite ich pomocou prilože-
ných skrutiek s hviezdicovitou rukoväťou a podložiek
(obr. 8).
• Pozor, vrúbky na čeľustiach musia po montáži sme-
rovať k sebe (obr. 9).
m POZOR!
Prístroj pred uvedením do prevádzky bezpodmie-
nečne kompletne zmontujte!
9. Uvedenie do prevádzky
Stroj sa musí nainštalovať bezpečne na stabilnom a
rovnom podklade (napr. betónovej podlahe). Aby bo-
la zaručená stabilita, stroj je potrebné zoskrutkovať na
podlahe dvomi zápustnými kolíkmi a skrutkami (mini-
málne M10 x 80). (Pozri obr. 15)
Uistite sa, že je stroj namontovaný úplne a podľa pred-
pisov. Pred každým použitím skontrolujte:
• prípojné vedenia na poškodené miesta (trhliny, rezy
a pod.),
• stroj ohľadom prípadných poškodení,
• či sú všetky skrutky pevne utiahnuté,
• hydrauliku na netesné miesta a
• hladinu oleja
• či funguje zapínač/vypínač.
Kontrola hladiny oleja (obr. 13)
Hydraulické zariadenie je uzavretý systém s olejovou
nádržou, olejovým čerpadlom a riadiacim ventilom.
Pred každým uvedením do prevádzky pravidelne kon-
trolujte hladinu oleja. Príliš nízka hladina oleja môže
poškodiť olejové čerpadlo. Hladina oleja musí byť
siahať po strednú značku na mierke oleja. Štiepací
stĺp musí byť pred kontrolou zasunutý, stroj musí stáť
rovno. Na odmeranie hladiny oleja úplne zaskrutkujte
mierku oleja.
Funkčná skúška
Pred použitím sa má vykonať funkčná skúška.
Akcia:
Obe rukoväti
zatlačte nadol.
Uvoľnite jednu
rukoväť.
Pustite obidve
rukoväte.
www.scheppach.com
Výsledok:
Štiepací nôž prejde nadol –
do cca 10 cm nad stôl.
Štiepací nôž zostane stáť vo
zvolenej pozícii.
Štiepací nôž sa presunie
späť do hornej pozície.
