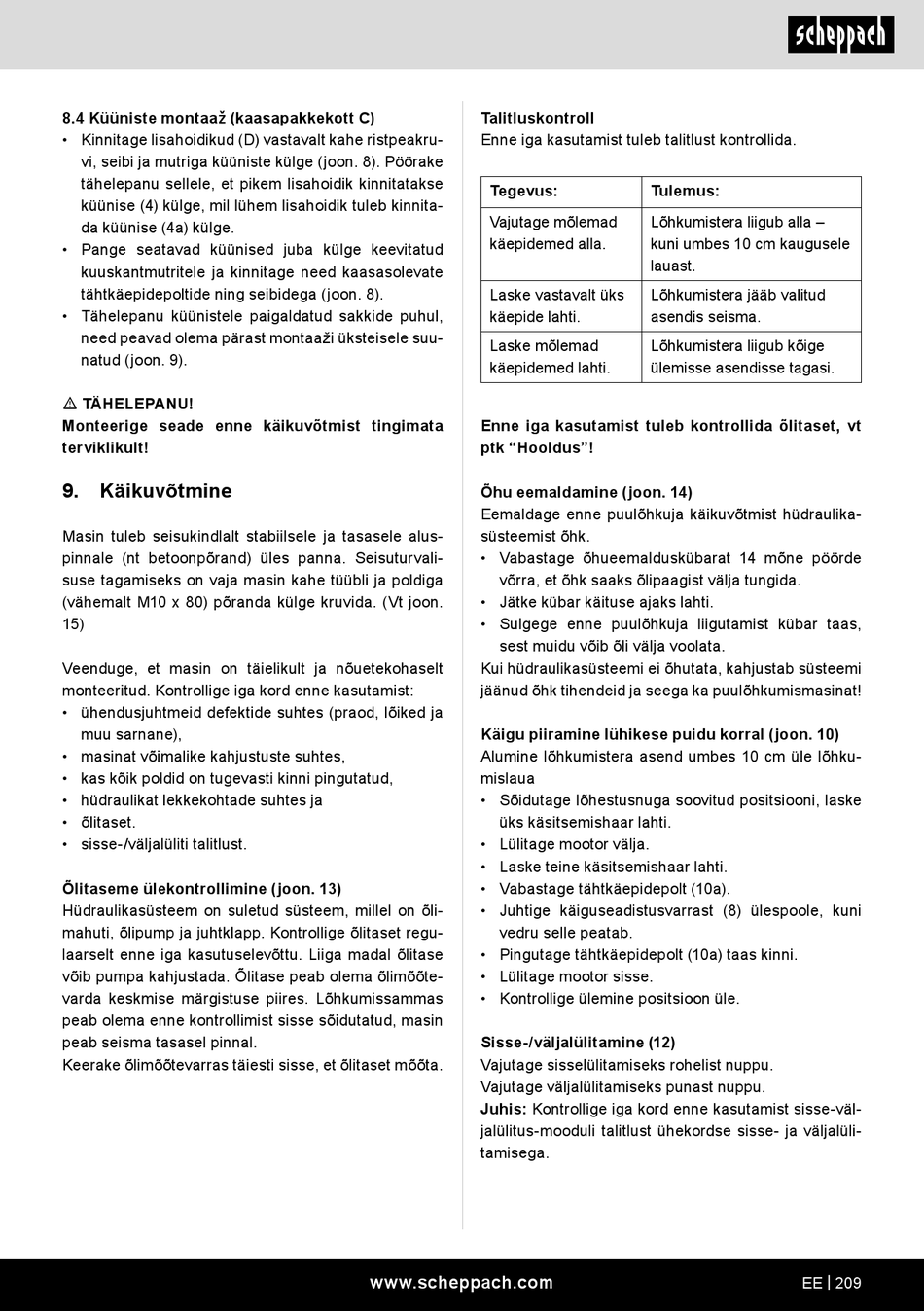

8.4 Küüniste montaaž (kaasapakkekott C)
• Kinnitage lisahoidikud (D) vastavalt kahe ristpeakru-
vi, seibi ja mutriga küüniste külge (joon. 8). Pöörake
tähelepanu sellele, et pikem lisahoidik kinnitatakse
küünise (4) külge, mil lühem lisahoidik tuleb kinnita-
da küünise (4a) külge.
• Pange seatavad küünised juba külge keevitatud
kuuskantmutritele ja kinnitage need kaasasolevate
tähtkäepidepoltide ning seibidega (joon. 8).
• Tähelepanu küünistele paigaldatud sakkide puhul,
need peavad olema pärast montaaži üksteisele suu-
natud (joon. 9).
m TÄHELEPANU!
Monteerige seade enne käikuvõtmist tingimata
terviklikult!
9. Käikuvõtmine
Masin tuleb seisukindlalt stabiilsele ja tasasele alus-
pinnale (nt betoonpõrand) üles panna. Seisuturvali-
suse tagamiseks on vaja masin kahe tüübli ja poldiga
(vähemalt M10 x 80) põranda külge kruvida. (Vt joon.
15)
Veenduge, et masin on täielikult ja nõuetekohaselt
monteeritud. Kontrollige iga kord enne kasutamist:
• ühendusjuhtmeid defektide suhtes (praod, lõiked ja
muu sarnane),
• masinat võimalike kahjustuste suhtes,
• kas kõik poldid on tugevasti kinni pingutatud,
• hüdraulikat lekkekohtade suhtes ja
• õlitaset.
• sisse-/väljalüliti talitlust.
Õlitaseme ülekontrollimine (joon. 13)
Hüdraulikasüsteem on suletud süsteem, millel on õli-
mahuti, õlipump ja juhtklapp. Kontrollige õlitaset regu-
laarselt enne iga kasutuselevõttu. Liiga madal õlitase
võib pumpa kahjustada. Õlitase peab olema õlimõõte-
varda keskmise märgistuse piires. Lõhkumissammas
peab olema enne kontrollimist sisse sõidutatud, masin
peab seisma tasasel pinnal.
Keerake õlimõõtevarras täiesti sisse, et õlitaset mõõta.
Talitluskontroll
Enne iga kasutamist tuleb talitlust kontrollida.
Tegevus:
Vajutage mõlemad
käepidemed alla.
Laske vastavalt üks
käepide lahti.
Laske mõlemad
käepidemed lahti.
Enne iga kasutamist tuleb kontrollida õlitaset, vt
ptk "Hooldus"!
Õhu eemaldamine (joon. 14)
Eemaldage enne puulõhkuja käikuvõtmist hüdraulika-
süsteemist õhk.
• Vabastage õhueemalduskübarat 14 mõne pöörde
võrra, et õhk saaks õlipaagist välja tungida.
• Jätke kübar käituse ajaks lahti.
• Sulgege enne puulõhkuja liigutamist kübar taas,
sest muidu võib õli välja voolata.
Kui hüdraulikasüsteemi ei õhutata, kahjustab süsteemi
jäänud õhk tihendeid ja seega ka puulõhkumismasinat!
Käigu piiramine lühikese puidu korral (joon. 10)
Alumine lõhkumistera asend umbes 10 cm üle lõhku-
mislaua
• Sõidutage lõhestusnuga soovitud positsiooni, laske
üks käsitsemishaar lahti.
• Lülitage mootor välja.
• Laske teine käsitsemishaar lahti.
• Vabastage tähtkäepidepolt (10a).
• Juhtige käiguseadistusvarrast (8) ülespoole, kuni
vedru selle peatab.
• Pingutage tähtkäepidepolt (10a) taas kinni.
• Lülitage mootor sisse.
• Kontrollige ülemine positsioon üle.
Sisse-/väljalülitamine (12)
Vajutage sisselülitamiseks rohelist nuppu.
Vajutage väljalülitamiseks punast nuppu.
Juhis: Kontrollige iga kord enne kasutamist sisse-väl-
jalülitus-mooduli talitlust ühekordse sisse- ja väljalüli-
tamisega.
www.scheppach.com
Tulemus:
Lõhkumistera liigub alla –
kuni umbes 10 cm kaugusele
lauast.
Lõhkumistera jääb valitud
asendis seisma.
Lõhkumistera liigub kõige
ülemisse asendisse tagasi.
