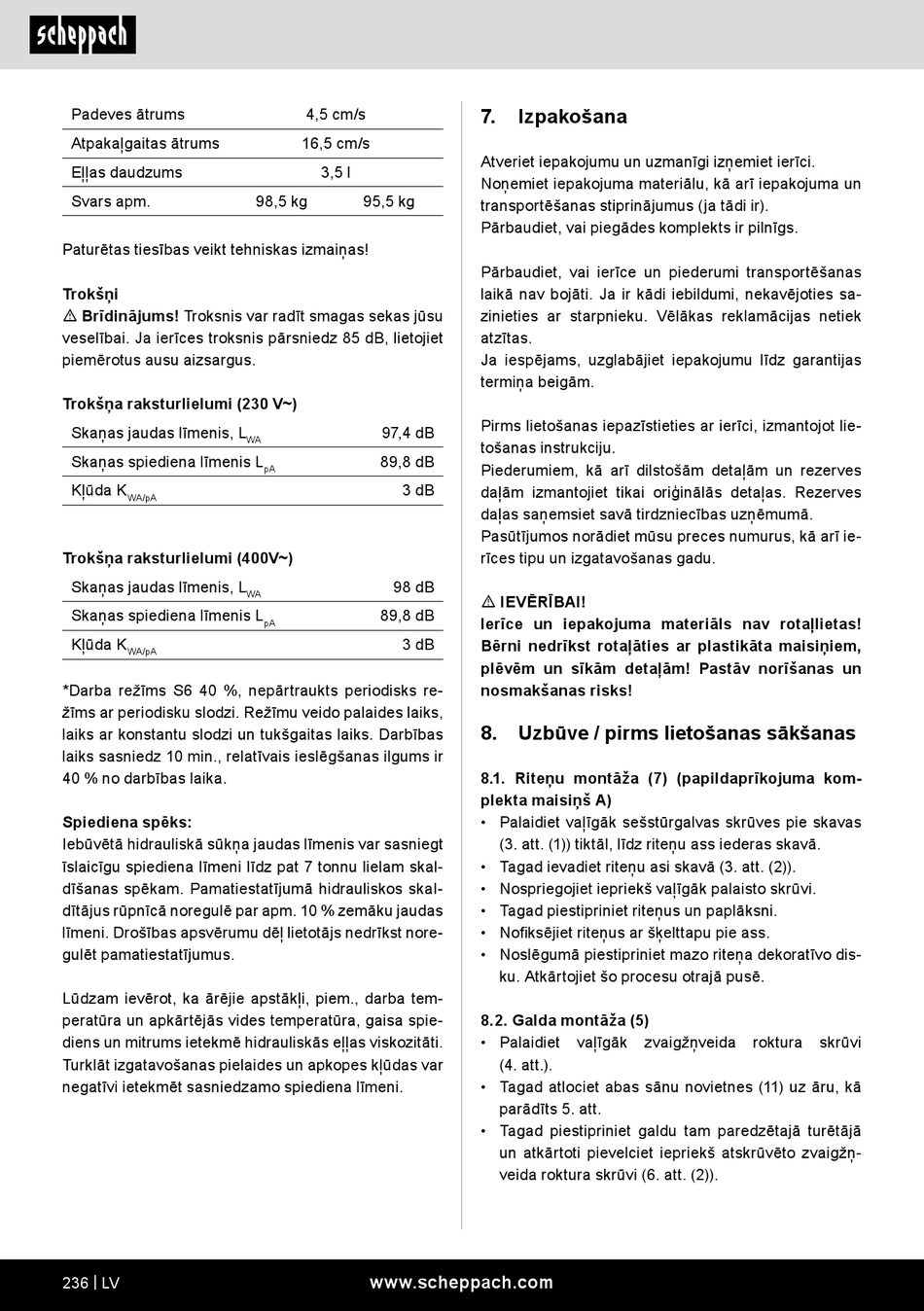

Scheppach HL730 Originalbetriebsanleitung Seite 236

Padeves ātrums
Atpakaļgaitas ātrums
Eļļas daudzums
Svars apm.
Paturētas tiesības veikt tehniskas izmaiņas!
Trokšņi
m Brīdinājums! Troksnis var radīt smagas sekas jūsu
veselībai. Ja ierīces troksnis pārsniedz 85 dB, lietojiet
piemērotus ausu aizsargus.
Trokšņa raksturlielumi (230 V~)
Skaņas jaudas līmenis, L
Skaņas spiediena līmenis L
Kļūda K
WA/pA
Trokšņa raksturlielumi (400V~)
Skaņas jaudas līmenis, L
Skaņas spiediena līmenis L
Kļūda K
WA/pA
*Darba režīms S6 40 %, nepārtraukts periodisks re-
žīms ar periodisku slodzi. Režīmu veido palaides laiks,
laiks ar konstantu slodzi un tukšgaitas laiks. Darbības
laiks sasniedz 10 min., relatīvais ieslēgšanas ilgums ir
40 % no darbības laika.
Spiediena spēks:
Iebūvētā hidrauliskā sūkņa jaudas līmenis var sasniegt
īslaicīgu spiediena līmeni līdz pat 7 tonnu lielam skal-
dīšanas spēkam. Pamatiestatījumā hidrauliskos skaI-
dītājus rūpnīcā noregulē par apm. 10 % zemāku jaudas
līmeni. Drošības apsvērumu dēļ lietotājs nedrīkst nore-
gulēt pamatiestatījumus.
Lūdzam ievērot, ka ārējie apstākļi, piem., darba tem-
peratūra un apkārtējās vides temperatūra, gaisa spie-
diens un mitrums ietekmē hidrauliskās eļļas viskozitāti.
Turklāt izgatavošanas pielaides un apkopes kļūdas var
negatīvi ietekmēt sasniedzamo spiediena līmeni.
236 | LV
4,5 cm/s
16,5 cm/s
3,5 l
98,5 kg 95,5 kg
97,4 dB
WA
89,8 dB
pA
3 dB
98 dB
WA
89,8 dB
pA
3 dB
www.scheppach.com
7. Izpakošana
Atveriet iepakojumu un uzmanīgi izņemiet ierīci.
Noņemiet iepakojuma materiālu, kā arī iepakojuma un
transportēšanas stiprinājumus (ja tādi ir).
Pārbaudiet, vai piegādes komplekts ir pilnīgs.
Pārbaudiet, vai ierīce un piederumi transportēšanas
laikā nav bojāti. Ja ir kādi iebildumi, nekavējoties sa-
zinieties ar starpnieku. Vēlākas reklamācijas netiek
atzītas.
Ja iespējams, uzglabājiet iepakojumu līdz garantijas
termiņa beigām.
Pirms lietošanas iepazīstieties ar ierīci, izmantojot lie-
tošanas instrukciju.
Piederumiem, kā arī dilstošām detaļām un rezerves
daļām izmantojiet tikai oriģinālās detaļas. Rezerves
daļas saņemsiet savā tirdzniecības uzņēmumā.
Pasūtījumos norādiet mūsu preces numurus, kā arī ie-
rīces tipu un izgatavošanas gadu.
m IEVĒRĪBAI!
Ierīce un iepakojuma materiāls nav rotaļlietas!
Bērni nedrīkst rotaļāties ar plastikāta maisiņiem,
plēvēm un sīkām detaļām! Pastāv norīšanas un
nosmakšanas risks!
8. Uzbūve / pirms lietošanas sākšanas
8.1. Riteņu montāža (7) (papildaprīkojuma kom-
plekta maisiņš A)
• Palaidiet vaļīgāk sešstūrgalvas skrūves pie skavas
(3. att. (1)) tiktāl, līdz riteņu ass iederas skavā.
• Tagad ievadiet riteņu asi skavā (3. att. (2)).
• Nospriegojiet iepriekš vaļīgāk palaisto skrūvi.
• Tagad piestipriniet riteņus un paplāksni.
• Nofiksējiet riteņus ar šķelttapu pie ass.
• Noslēgumā piestipriniet mazo riteņa dekoratīvo dis-
ku. Atkārtojiet šo procesu otrajā pusē.
8.2. Galda montāža (5)
• Palaidiet vaļīgāk zvaigžņveida
(4. att.).
• Tagad atlociet abas sānu novietnes (11) uz āru, kā
parādīts 5. att.
• Tagad piestipriniet galdu tam paredzētajā turētājā
un atkārtoti pievelciet iepriekš atskrūvēto zvaigžņ-
veida roktura skrūvi (6. att. (2)).
roktura skrūvi
