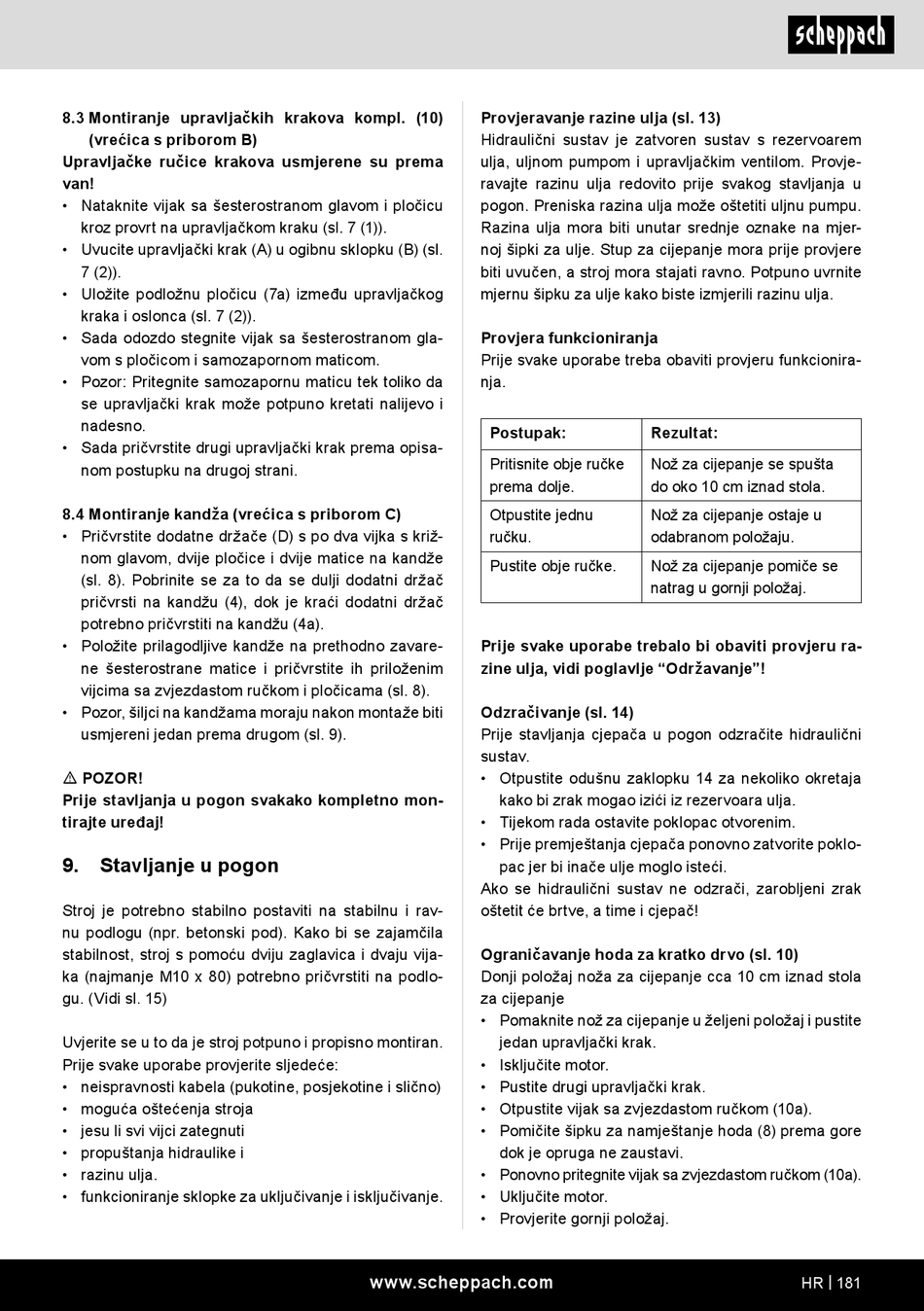

8.3 Montiranje upravljačkih krakova kompl. (10)
(vrećica s priborom B)
Upravljačke ručice krakova usmjerene su prema
van!
• Nataknite vijak sa šesterostranom glavom i pločicu
kroz provrt na upravljačkom kraku (sl. 7 (1)).
• Uvucite upravljački krak (A) u ogibnu sklopku (B) (sl.
7 (2)).
• Uložite podložnu pločicu (7a) između upravljačkog
kraka i oslonca (sl. 7 (2)).
• Sada odozdo stegnite vijak sa šesterostranom gla-
vom s pločicom i samozapornom maticom.
• Pozor: Pritegnite samozapornu maticu tek toliko da
se upravljački krak može potpuno kretati nalijevo i
nadesno.
• Sada pričvrstite drugi upravljački krak prema opisa-
nom postupku na drugoj strani.
8.4 Montiranje kandža (vrećica s priborom C)
• Pričvrstite dodatne držače (D) s po dva vijka s križ-
nom glavom, dvije pločice i dvije matice na kandže
(sl. 8). Pobrinite se za to da se dulji dodatni držač
pričvrsti na kandžu (4), dok je kraći dodatni držač
potrebno pričvrstiti na kandžu (4a).
• Položite prilagodljive kandže na prethodno zavare-
ne šesterostrane matice i pričvrstite ih priloženim
vijcima sa zvjezdastom ručkom i pločicama (sl. 8).
• Pozor, šiljci na kandžama moraju nakon montaže biti
usmjereni jedan prema drugom (sl. 9).
m POZOR!
Prije stavljanja u pogon svakako kompletno mon-
tirajte uređaj!
9. Stavljanje u pogon
Stroj je potrebno stabilno postaviti na stabilnu i rav-
nu podlogu (npr. betonski pod). Kako bi se zajamčila
stabilnost, stroj s pomoću dviju zaglavica i dvaju vija-
ka (najmanje M10 x 80) potrebno pričvrstiti na podlo-
gu. (Vidi sl. 15)
Uvjerite se u to da je stroj potpuno i propisno montiran.
Prije svake uporabe provjerite sljedeće:
• neispravnosti kabela (pukotine, posjekotine i slično)
• moguća oštećenja stroja
• jesu li svi vijci zategnuti
• propuštanja hidraulike i
• razinu ulja.
• funkcioniranje sklopke za uključivanje i isključivanje.
Provjeravanje razine ulja (sl. 13)
Hidraulični sustav je zatvoren sustav s rezervoarem
ulja, uljnom pumpom i upravljačkim ventilom. Provje-
ravajte razinu ulja redovito prije svakog stavljanja u
pogon. Preniska razina ulja može oštetiti uljnu pumpu.
Razina ulja mora biti unutar srednje oznake na mjer-
noj šipki za ulje. Stup za cijepanje mora prije provjere
biti uvučen, a stroj mora stajati ravno. Potpuno uvrnite
mjernu šipku za ulje kako biste izmjerili razinu ulja.
Provjera funkcioniranja
Prije svake uporabe treba obaviti provjeru funkcionira-
nja.
Postupak:
Pritisnite obje ručke
prema dolje.
Otpustite jednu
ručku.
Pustite obje ručke.
Prije svake uporabe trebalo bi obaviti provjeru ra-
zine ulja, vidi poglavlje "Održavanje"!
Odzračivanje (sl. 14)
Prije stavljanja cjepača u pogon odzračite hidraulični
sustav.
• Otpustite odušnu zaklopku 14 za nekoliko okretaja
kako bi zrak mogao izići iz rezervoara ulja.
• Tijekom rada ostavite poklopac otvorenim.
• Prije premještanja cjepača ponovno zatvorite poklo-
pac jer bi inače ulje moglo isteći.
Ako se hidraulični sustav ne odzrači, zarobljeni zrak
oštetit će brtve, a time i cjepač!
Ograničavanje hoda za kratko drvo (sl. 10)
Donji položaj noža za cijepanje cca 10 cm iznad stola
za cijepanje
• Pomaknite nož za cijepanje u željeni položaj i pustite
jedan upravljački krak.
• Isključite motor.
• Pustite drugi upravljački krak.
• Otpustite vijak sa zvjezdastom ručkom (10a).
• Pomičite šipku za namještanje hoda (8) prema gore
dok je opruga ne zaustavi.
• Ponovno pritegnite vijak sa zvjezdastom ručkom (10a).
• Uključite motor.
• Provjerite gornji položaj.
www.scheppach.com
Rezultat:
Nož za cijepanje se spušta
do oko 10 cm iznad stola.
Nož za cijepanje ostaje u
odabranom položaju.
Nož za cijepanje pomiče se
natrag u gornji položaj.
