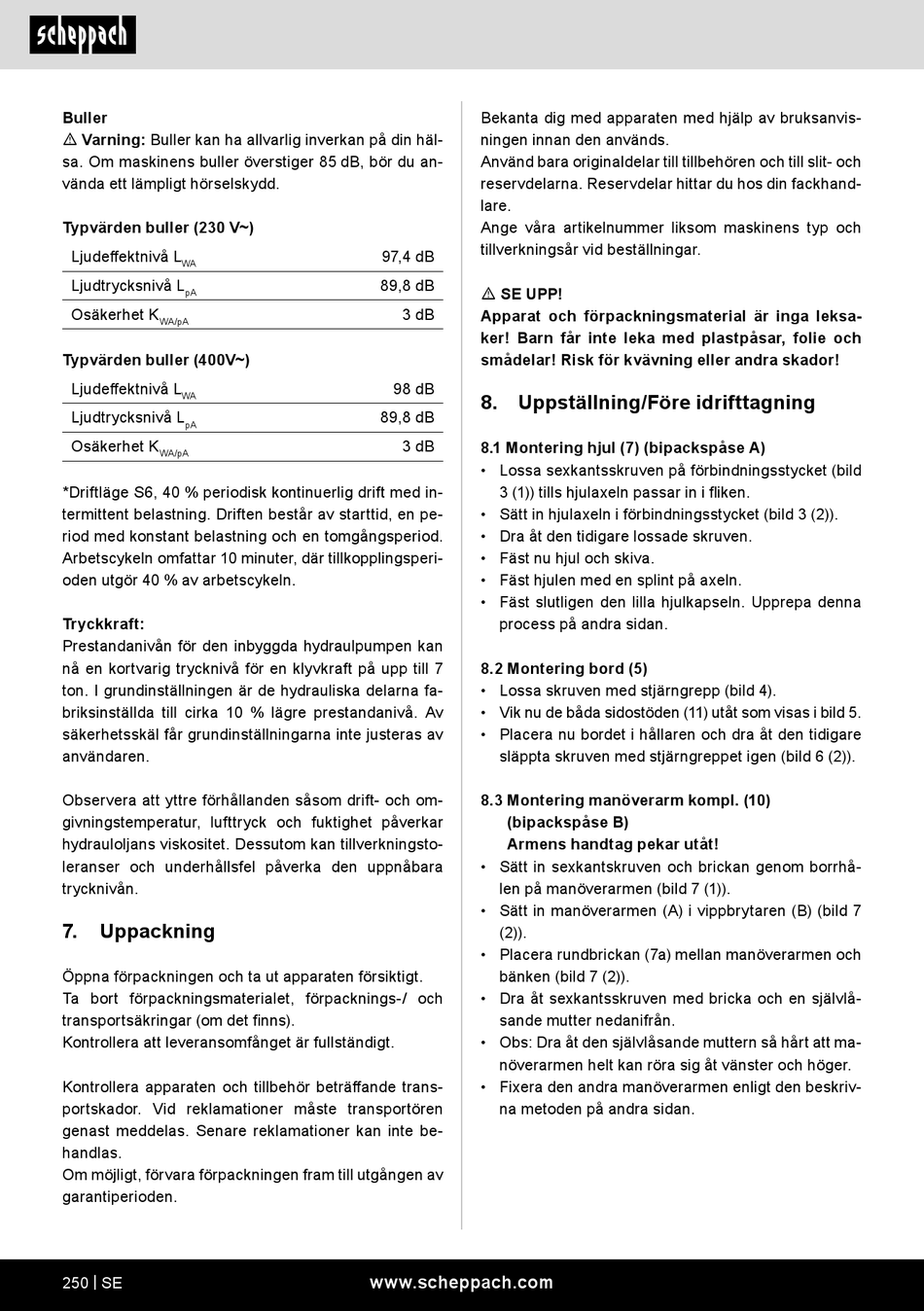

Buller
m Varning: Buller kan ha allvarlig inverkan på din häl-
sa. Om maskinens buller överstiger 85 dB, bör du an-
vända ett lämpligt hörselskydd.
Typvärden buller (230 V~)
Ljudeffektnivå L
WA
Ljudtrycksnivå L
pA
Osäkerhet K
WA/pA
Typvärden buller (400V~)
Ljudeffektnivå L
WA
Ljudtrycksnivå L
pA
Osäkerhet K
WA/pA
*Driftläge S6, 40 % periodisk kontinuerlig drift med in-
termittent belastning. Driften består av starttid, en pe-
riod med konstant belastning och en tomgångsperiod.
Arbetscykeln omfattar 10 minuter, där tillkopplingsperi-
oden utgör 40 % av arbetscykeln.
Tryckkraft:
Prestandanivån för den inbyggda hydraulpumpen kan
nå en kortvarig trycknivå för en klyvkraft på upp till 7
ton. I grundinställningen är de hydrauliska delarna fa-
briksinställda till cirka 10 % lägre prestandanivå. Av
säkerhetsskäl får grundinställningarna inte justeras av
användaren.
Observera att yttre förhållanden såsom drift- och om-
givningstemperatur, lufttryck och fuktighet påverkar
hydrauloljans viskositet. Dessutom kan tillverkningsto-
leranser och underhållsfel påverka den uppnåbara
trycknivån.
7. Uppackning
Öppna förpackningen och ta ut apparaten försiktigt.
Ta bort förpackningsmaterialet, förpacknings-/ och
transportsäkringar (om det finns).
Kontrollera att leveransomfånget är fullständigt.
Kontrollera apparaten och tillbehör beträffande trans-
portskador. Vid reklamationer måste transportören
genast meddelas. Senare reklamationer kan inte be-
handlas.
Om möjligt, förvara förpackningen fram till utgången av
garantiperioden.
250 | SE
Bekanta dig med apparaten med hjälp av bruksanvis-
ningen innan den används.
Använd bara originaldelar till tillbehören och till slit- och
reservdelarna. Reservdelar hittar du hos din fackhand-
lare.
Ange våra artikelnummer liksom maskinens typ och
tillverkningsår vid beställningar.
97,4 dB
89,8 dB
m SE UPP!
3 dB
Apparat och förpackningsmaterial är inga leksa-
ker! Barn får inte leka med plastpåsar, folie och
smådelar! Risk för kvävning eller andra skador!
98 dB
8. Uppställning/Före idrifttagning
89,8 dB
3 dB
8.1 Montering hjul (7) (bipackspåse A)
• Lossa sexkantsskruven på förbindningsstycket (bild
3 (1)) tills hjulaxeln passar in i fliken.
• Sätt in hjulaxeln i förbindningsstycket (bild 3 (2)).
• Dra åt den tidigare lossade skruven.
• Fäst nu hjul och skiva.
• Fäst hjulen med en splint på axeln.
• Fäst slutligen den lilla hjulkapseln. Upprepa denna
process på andra sidan.
8.2 Montering bord (5)
• Lossa skruven med stjärngrepp (bild 4).
• Vik nu de båda sidostöden (11) utåt som visas i bild 5.
• Placera nu bordet i hållaren och dra åt den tidigare
släppta skruven med stjärngreppet igen (bild 6 (2)).
8.3 Montering manöverarm kompl. (10)
(bipackspåse B)
Armens handtag pekar utåt!
• Sätt in sexkantskruven och brickan genom borrhå-
len på manöverarmen (bild 7 (1)).
• Sätt in manöverarmen (A) i vippbrytaren (B) (bild 7
(2)).
• Placera rundbrickan (7a) mellan manöverarmen och
bänken (bild 7 (2)).
• Dra åt sexkantsskruven med bricka och en självlå-
sande mutter nedanifrån.
• Obs: Dra åt den självlåsande muttern så hårt att ma-
növerarmen helt kan röra sig åt vänster och höger.
• Fixera den andra manöverarmen enligt den beskriv-
na metoden på andra sidan.
