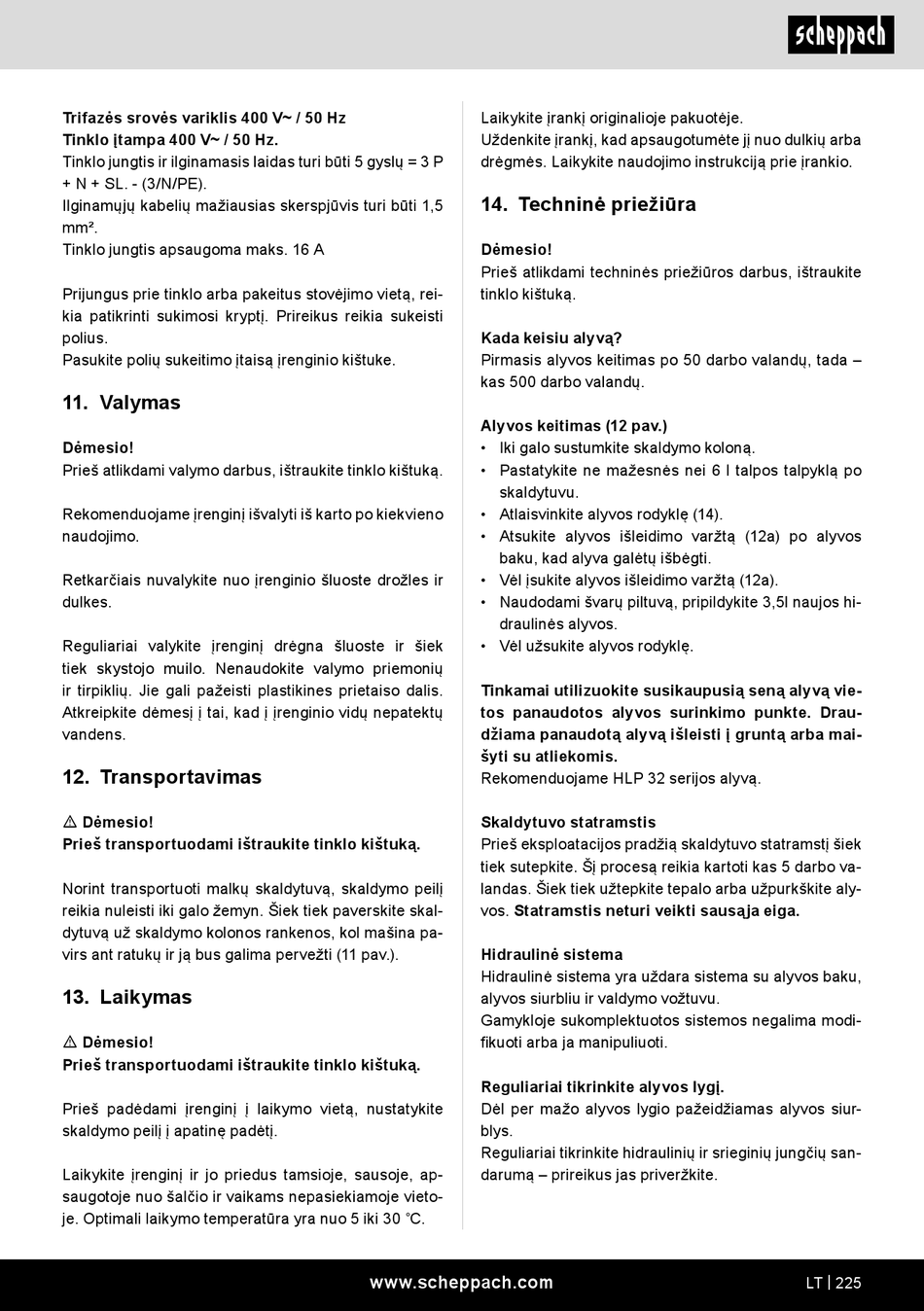

Scheppach HL730 Originalbetriebsanleitung Seite 225

Trifazės srovės variklis 400 V~ / 50 Hz
Tinklo įtampa 400 V~ / 50 Hz.
Tinklo jungtis ir ilginamasis laidas turi būti 5 gyslų = 3 P
+ N + SL. - (3/N/PE).
Ilginamųjų kabelių mažiausias skerspjūvis turi būti 1,5
mm².
Tinklo jungtis apsaugoma maks. 16 A
Prijungus prie tinklo arba pakeitus stovėjimo vietą, rei-
kia patikrinti sukimosi kryptį. Prireikus reikia sukeisti
polius.
Pasukite polių sukeitimo įtaisą įrenginio kištuke.
11. Valymas
Dėmesio!
Prieš atlikdami valymo darbus, ištraukite tinklo kištuką.
Rekomenduojame įrenginį išvalyti iš karto po kiekvieno
naudojimo.
Retkarčiais nuvalykite nuo įrenginio šluoste drožles ir
dulkes.
Reguliariai valykite įrenginį drėgna šluoste ir šiek
tiek skystojo muilo. Nenaudokite valymo priemonių
ir tirpiklių. Jie gali pažeisti plastikines prietaiso dalis.
Atkreipkite dėmesį į tai, kad į įrenginio vidų nepatektų
vandens.
12. Transportavimas
m Dėmesio!
Prieš transportuodami ištraukite tinklo kištuką.
Norint transportuoti malkų skaldytuvą, skaldymo peilį
reikia nuleisti iki galo žemyn. Šiek tiek paverskite skal-
dytuvą už skaldymo kolonos rankenos, kol mašina pa-
virs ant ratukų ir ją bus galima pervežti (11 pav.).
13. Laikymas
m Dėmesio!
Prieš transportuodami ištraukite tinklo kištuką.
Prieš padėdami įrenginį į laikymo vietą, nustatykite
skaldymo peilį į apatinę padėtį.
Laikykite įrenginį ir jo priedus tamsioje, sausoje, ap-
saugotoje nuo šalčio ir vaikams nepasiekiamoje vieto-
je. Optimali laikymo temperatūra yra nuo 5 iki 30 ˚C.
Laikykite įrankį originalioje pakuotėje.
Uždenkite įrankį, kad apsaugotumėte jį nuo dulkių arba
drėgmės. Laikykite naudojimo instrukciją prie įrankio.
14. Techninė priežiūra
Dėmesio!
Prieš atlikdami techninės priežiūros darbus, ištraukite
tinklo kištuką.
Kada keisiu alyvą?
Pirmasis alyvos keitimas po 50 darbo valandų, tada –
kas 500 darbo valandų.
Alyvos keitimas (12 pav.)
• Iki galo sustumkite skaldymo koloną.
• Pastatykite ne mažesnės nei 6 l talpos talpyklą po
skaldytuvu.
• Atlaisvinkite alyvos rodyklę (14).
• Atsukite alyvos išleidimo varžtą (12a) po alyvos
baku, kad alyva galėtų išbėgti.
• Vėl įsukite alyvos išleidimo varžtą (12a).
• Naudodami švarų piltuvą, pripildykite 3,5l naujos hi-
draulinės alyvos.
• Vėl užsukite alyvos rodyklę.
Tinkamai utilizuokite susikaupusią seną alyvą vie-
tos panaudotos alyvos surinkimo punkte. Drau-
džiama panaudotą alyvą išleisti į gruntą arba mai-
šyti su atliekomis.
Rekomenduojame HLP 32 serijos alyvą.
Skaldytuvo statramstis
Prieš eksploatacijos pradžią skaldytuvo statramstį šiek
tiek sutepkite. Šį procesą reikia kartoti kas 5 darbo va-
landas. Šiek tiek užtepkite tepalo arba užpurkškite aly-
vos. Statramstis neturi veikti sausąja eiga.
Hidraulinė sistema
Hidraulinė sistema yra uždara sistema su alyvos baku,
alyvos siurbliu ir valdymo vožtuvu.
Gamykloje sukomplektuotos sistemos negalima modi-
fikuoti arba ja manipuliuoti.
Reguliariai tikrinkite alyvos lygį.
Dėl per mažo alyvos lygio pažeidžiamas alyvos siur-
blys.
Reguliariai tikrinkite hidraulinių ir srieginių jungčių san-
darumą – prireikus jas priveržkite.
www.scheppach.com LT | 225
