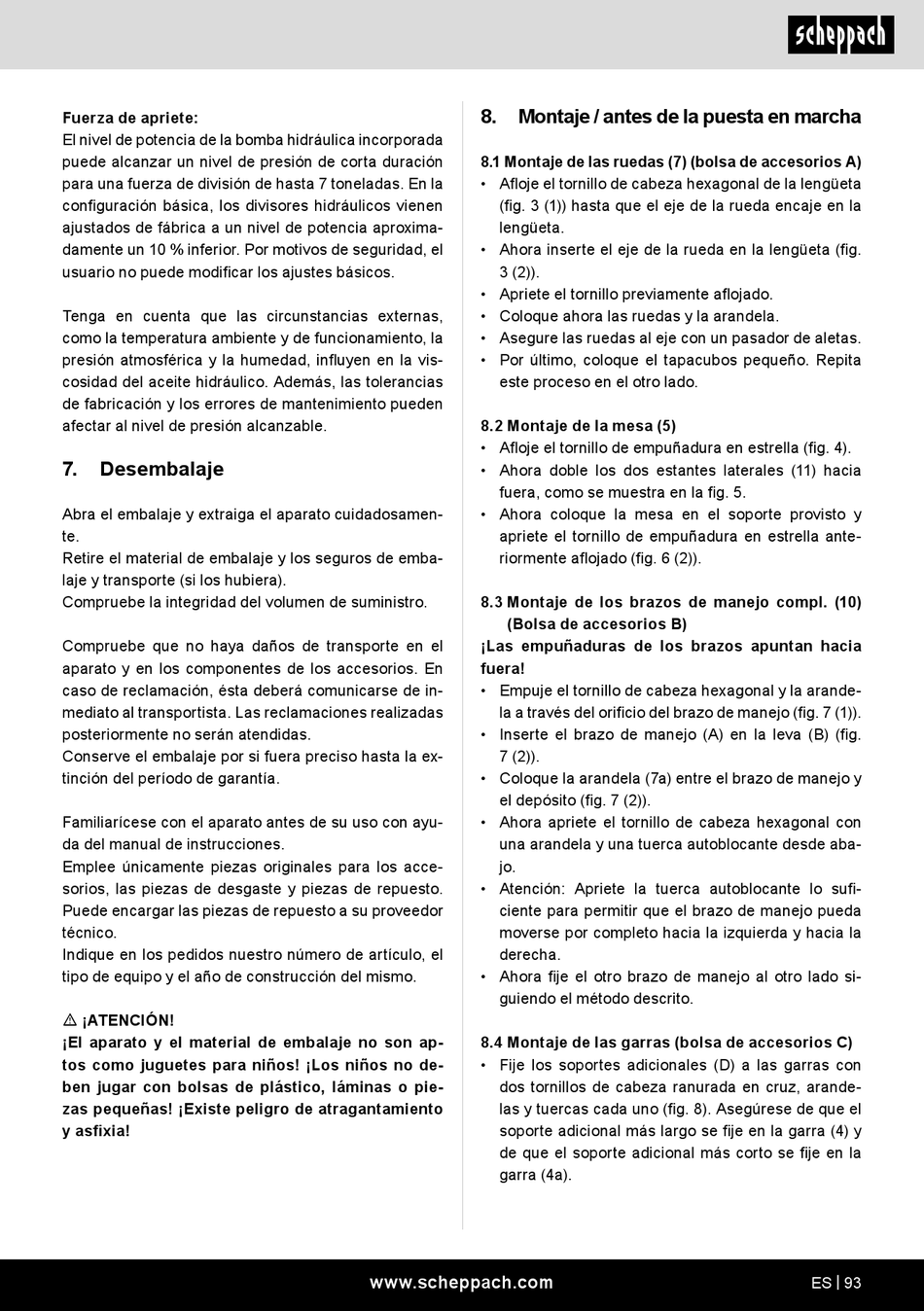

Scheppach HL730 Originalbetriebsanleitung Seite 93

Fuerza de apriete:
El nivel de potencia de la bomba hidráulica incorporada
puede alcanzar un nivel de presión de corta duración
para una fuerza de división de hasta 7 toneladas. En la
configuración básica, los divisores hidráulicos vienen
ajustados de fábrica a un nivel de potencia aproxima-
damente un 10 % inferior. Por motivos de seguridad, el
usuario no puede modificar los ajustes básicos.
Tenga en cuenta que las circunstancias externas,
como la temperatura ambiente y de funcionamiento, la
presión atmosférica y la humedad, influyen en la vis-
cosidad del aceite hidráulico. Además, las tolerancias
de fabricación y los errores de mantenimiento pueden
afectar al nivel de presión alcanzable.
7. Desembalaje
Abra el embalaje y extraiga el aparato cuidadosamen-
te.
Retire el material de embalaje y los seguros de emba-
laje y transporte (si los hubiera).
Compruebe la integridad del volumen de suministro.
Compruebe que no haya daños de transporte en el
aparato y en los componentes de los accesorios. En
caso de reclamación, ésta deberá comunicarse de in-
mediato al transportista. Las reclamaciones realizadas
posteriormente no serán atendidas.
Conserve el embalaje por si fuera preciso hasta la ex-
tinción del período de garantía.
Familiarícese con el aparato antes de su uso con ayu-
da del manual de instrucciones.
Emplee únicamente piezas originales para los acce-
sorios, las piezas de desgaste y piezas de repuesto.
Puede encargar las piezas de repuesto a su proveedor
técnico.
Indique en los pedidos nuestro número de artículo, el
tipo de equipo y el año de construcción del mismo.
m ¡ATENCIÓN!
¡El aparato y el material de embalaje no son ap-
tos como juguetes para niños! ¡Los niños no de-
ben jugar con bolsas de plástico, láminas o pie-
zas pequeñas! ¡Existe peligro de atragantamiento
y asfixia!
8. Montaje / antes de la puesta en marcha
8.1 Montaje de las ruedas (7) (bolsa de accesorios A)
• Afloje el tornillo de cabeza hexagonal de la lengüeta
(fig. 3 (1)) hasta que el eje de la rueda encaje en la
lengüeta.
• Ahora inserte el eje de la rueda en la lengüeta (fig.
3 (2)).
• Apriete el tornillo previamente aflojado.
• Coloque ahora las ruedas y la arandela.
• Asegure las ruedas al eje con un pasador de aletas.
• Por último, coloque el tapacubos pequeño. Repita
este proceso en el otro lado.
8.2 Montaje de la mesa (5)
• Afloje el tornillo de empuñadura en estrella (fig. 4).
• Ahora doble los dos estantes laterales (11) hacia
fuera, como se muestra en la fig. 5.
• Ahora coloque la mesa en el soporte provisto y
apriete el tornillo de empuñadura en estrella ante-
riormente aflojado (fig. 6 (2)).
8.3 Montaje de los brazos de manejo compl. (10)
(Bolsa de accesorios B)
¡Las empuñaduras de los brazos apuntan hacia
fuera!
• Empuje el tornillo de cabeza hexagonal y la arande-
la a través del orificio del brazo de manejo (fig. 7 (1)).
• Inserte el brazo de manejo (A) en la leva (B) (fig.
7 (2)).
• Coloque la arandela (7a) entre el brazo de manejo y
el depósito (fig. 7 (2)).
• Ahora apriete el tornillo de cabeza hexagonal con
una arandela y una tuerca autoblocante desde aba-
jo.
• Atención: Apriete la tuerca autoblocante lo sufi-
ciente para permitir que el brazo de manejo pueda
moverse por completo hacia la izquierda y hacia la
derecha.
• Ahora fije el otro brazo de manejo al otro lado si-
guiendo el método descrito.
8.4 Montaje de las garras (bolsa de accesorios C)
• Fije los soportes adicionales (D) a las garras con
dos tornillos de cabeza ranurada en cruz, arande-
las y tuercas cada uno (fig. 8). Asegúrese de que el
soporte adicional más largo se fije en la garra (4) y
de que el soporte adicional más corto se fije en la
garra (4a).
