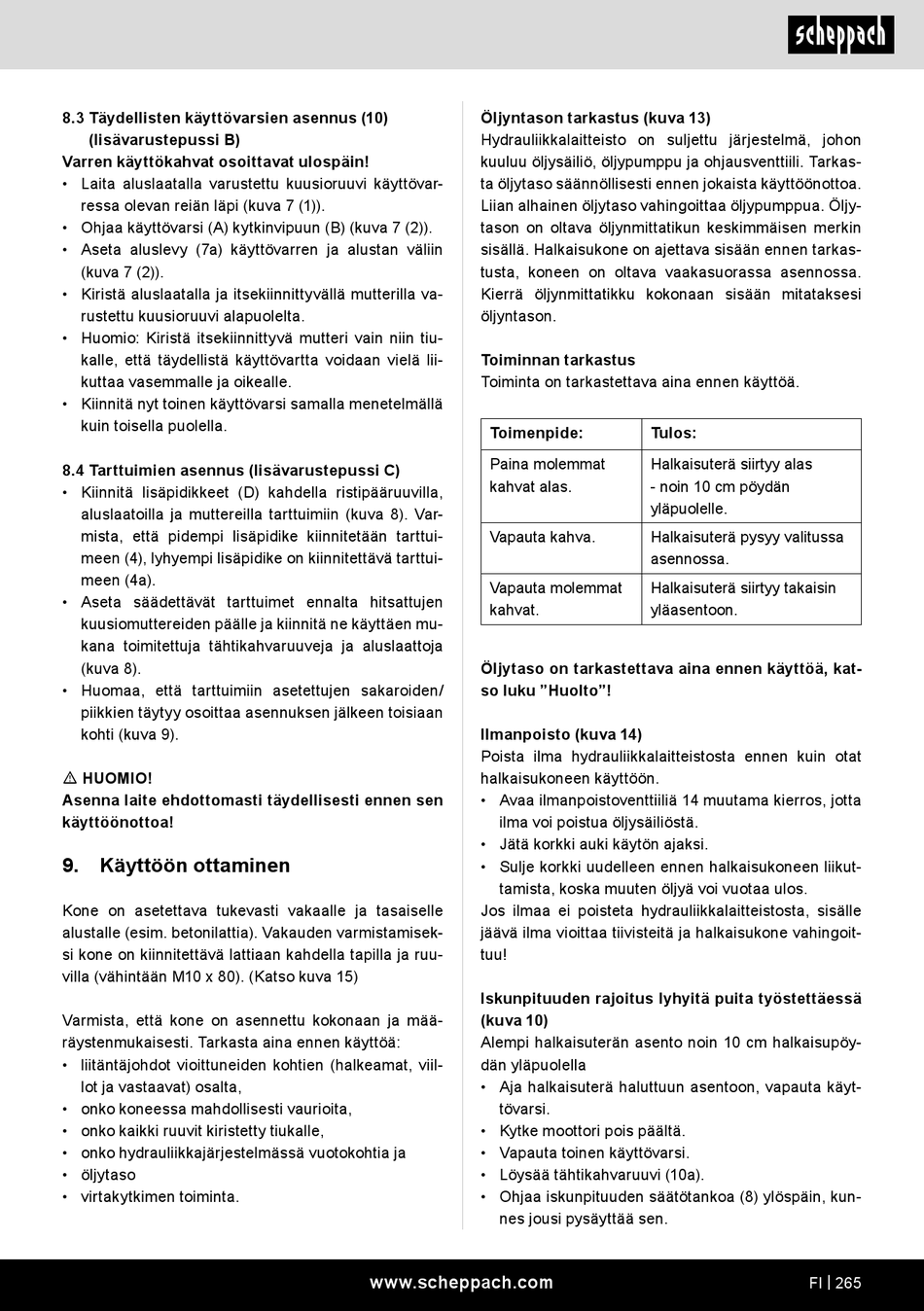

8.3 Täydellisten käyttövarsien asennus (10)
(lisävarustepussi B)
Varren käyttökahvat osoittavat ulospäin!
• Laita aluslaatalla varustettu kuusioruuvi käyttövar-
ressa olevan reiän läpi (kuva 7 (1)).
• Ohjaa käyttövarsi (A) kytkinvipuun (B) (kuva 7 (2)).
• Aseta aluslevy (7a) käyttövarren ja alustan väliin
(kuva 7 (2)).
• Kiristä aluslaatalla ja itsekiinnittyvällä mutterilla va-
rustettu kuusioruuvi alapuolelta.
• Huomio: Kiristä itsekiinnittyvä mutteri vain niin tiu-
kalle, että täydellistä käyttövartta voidaan vielä lii-
kuttaa vasemmalle ja oikealle.
• Kiinnitä nyt toinen käyttövarsi samalla menetelmällä
kuin toisella puolella.
8.4 Tarttuimien asennus (lisävarustepussi C)
• Kiinnitä lisäpidikkeet (D) kahdella ristipääruuvilla,
aluslaatoilla ja muttereilla tarttuimiin (kuva 8). Var-
mista, että pidempi lisäpidike kiinnitetään tarttui-
meen (4), lyhyempi lisäpidike on kiinnitettävä tarttui-
meen (4a).
• Aseta säädettävät tarttuimet ennalta hitsattujen
kuusiomuttereiden päälle ja kiinnitä ne käyttäen mu-
kana toimitettuja tähtikahvaruuveja ja aluslaattoja
(kuva 8).
• Huomaa, että tarttuimiin asetettujen sakaroiden/
piikkien täytyy osoittaa asennuksen jälkeen toisiaan
kohti (kuva 9).
m HUOMIO!
Asenna laite ehdottomasti täydellisesti ennen sen
käyttöönottoa!
9. Käyttöön ottaminen
Kone on asetettava tukevasti vakaalle ja tasaiselle
alustalle (esim. betonilattia). Vakauden varmistamisek-
si kone on kiinnitettävä lattiaan kahdella tapilla ja ruu-
villa (vähintään M10 x 80). (Katso kuva 15)
Varmista, että kone on asennettu kokonaan ja mää-
räystenmukaisesti. Tarkasta aina ennen käyttöä:
• liitäntäjohdot vioittuneiden kohtien (halkeamat, viil-
lot ja vastaavat) osalta,
• onko koneessa mahdollisesti vaurioita,
• onko kaikki ruuvit kiristetty tiukalle,
• onko hydrauliikkajärjestelmässä vuotokohtia ja
• öljytaso
• virtakytkimen toiminta.
Öljyntason tarkastus (kuva 13)
Hydrauliikkalaitteisto on suljettu järjestelmä, johon
kuuluu öljysäiliö, öljypumppu ja ohjausventtiili. Tarkas-
ta öljytaso säännöllisesti ennen jokaista käyttöönottoa.
Liian alhainen öljytaso vahingoittaa öljypumppua. Öljy-
tason on oltava öljynmittatikun keskimmäisen merkin
sisällä. Halkaisukone on ajettava sisään ennen tarkas-
tusta, koneen on oltava vaakasuorassa asennossa.
Kierrä öljynmittatikku kokonaan sisään mitataksesi
öljyntason.
Toiminnan tarkastus
Toiminta on tarkastettava aina ennen käyttöä.
Toimenpide:
Paina molemmat
kahvat alas.
Vapauta kahva.
Vapauta molemmat
kahvat.
Öljytaso on tarkastettava aina ennen käyttöä, kat-
so luku "Huolto"!
Ilmanpoisto (kuva 14)
Poista ilma hydrauliikkalaitteistosta ennen kuin otat
halkaisukoneen käyttöön.
• Avaa ilmanpoistoventtiiliä 14 muutama kierros, jotta
ilma voi poistua öljysäiliöstä.
• Jätä korkki auki käytön ajaksi.
• Sulje korkki uudelleen ennen halkaisukoneen liikut-
tamista, koska muuten öljyä voi vuotaa ulos.
Jos ilmaa ei poisteta hydrauliikkalaitteistosta, sisälle
jäävä ilma vioittaa tiivisteitä ja halkaisukone vahingoit-
tuu!
Iskunpituuden rajoitus lyhyitä puita työstettäessä
(kuva 10)
Alempi halkaisuterän asento noin 10 cm halkaisupöy-
dän yläpuolella
• Aja halkaisuterä haluttuun asentoon, vapauta käyt-
tövarsi.
• Kytke moottori pois päältä.
• Vapauta toinen käyttövarsi.
• Löysää tähtikahvaruuvi (10a).
• Ohjaa iskunpituuden säätötankoa (8) ylöspäin, kun-
nes jousi pysäyttää sen.
www.scheppach.com
Tulos:
Halkaisuterä siirtyy alas
- noin 10 cm pöydän
yläpuolelle.
Halkaisuterä pysyy valitussa
asennossa.
Halkaisuterä siirtyy takaisin
yläasentoon.
