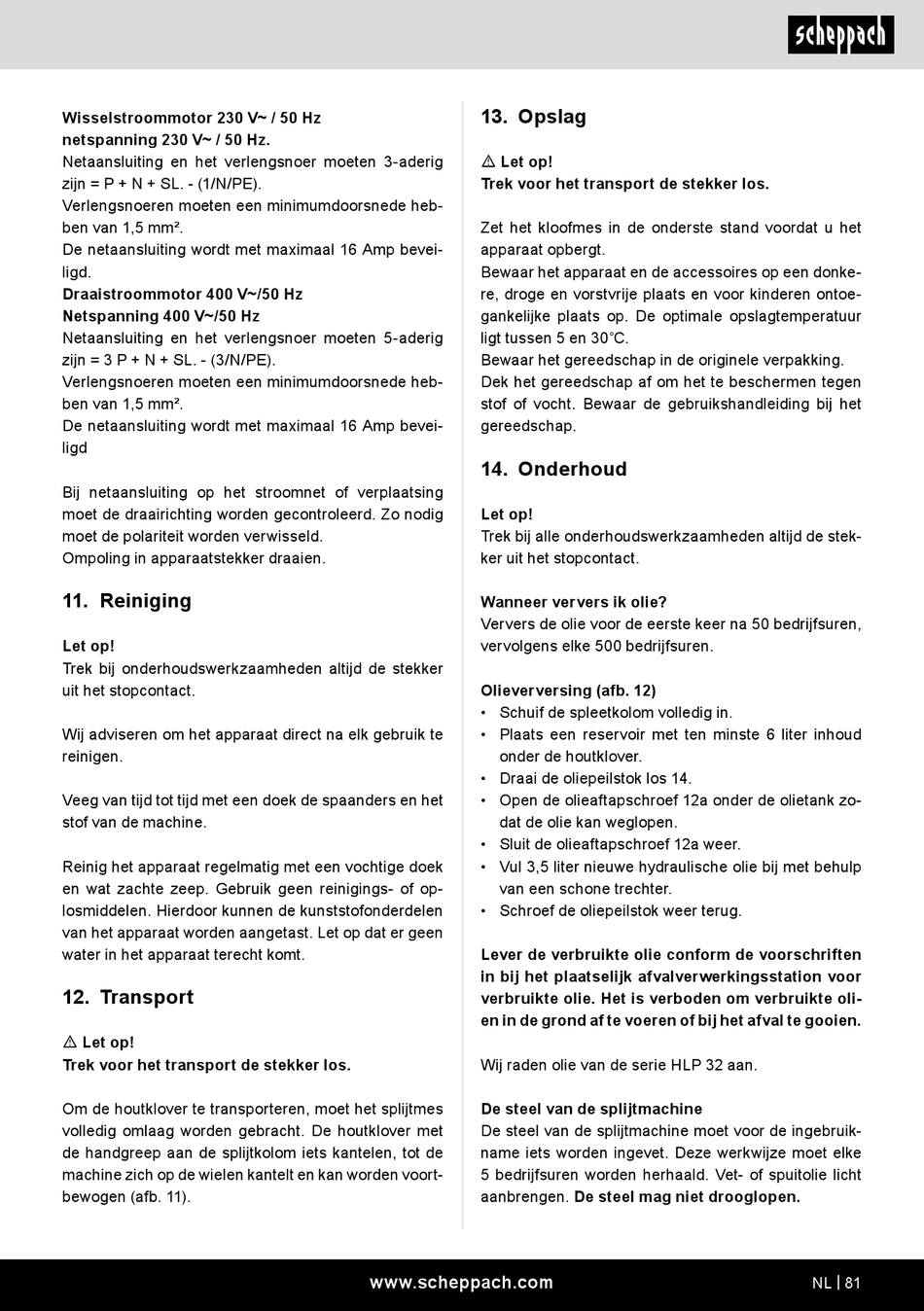

Scheppach HL730 Originalbetriebsanleitung Seite 81

Wisselstroommotor 230 V~ / 50 Hz
netspanning 230 V~ / 50 Hz.
Netaansluiting en het verlengsnoer moeten 3-aderig
zijn = P + N + SL. - (1/N/PE).
Verlengsnoeren moeten een minimumdoorsnede heb-
ben van 1,5 mm².
De netaansluiting wordt met maximaal 16 Amp bevei-
ligd.
Draaistroommotor 400 V~/50 Hz
Netspanning 400 V~/50 Hz
Netaansluiting en het verlengsnoer moeten 5-aderig
zijn = 3 P + N + SL. - (3/N/PE).
Verlengsnoeren moeten een minimumdoorsnede heb-
ben van 1,5 mm².
De netaansluiting wordt met maximaal 16 Amp bevei-
ligd
Bij netaansluiting op het stroomnet of verplaatsing
moet de draairichting worden gecontroleerd. Zo nodig
moet de polariteit worden verwisseld.
Ompoling in apparaatstekker draaien.
11. Reiniging
Let op!
Trek bij onderhoudswerkzaamheden altijd de stekker
uit het stopcontact.
Wij adviseren om het apparaat direct na elk gebruik te
reinigen.
Veeg van tijd tot tijd met een doek de spaanders en het
stof van de machine.
Reinig het apparaat regelmatig met een vochtige doek
en wat zachte zeep. Gebruik geen reinigings- of op-
losmiddelen. Hierdoor kunnen de kunststofonderdelen
van het apparaat worden aangetast. Let op dat er geen
water in het apparaat terecht komt.
12. Transport
m Let op!
Trek voor het transport de stekker los.
Om de houtklover te transporteren, moet het splijtmes
volledig omlaag worden gebracht. De houtklover met
de handgreep aan de splijtkolom iets kantelen, tot de
machine zich op de wielen kantelt en kan worden voort-
bewogen (afb. 11).
13. Opslag
m Let op!
Trek voor het transport de stekker los.
Zet het kloofmes in de onderste stand voordat u het
apparaat opbergt.
Bewaar het apparaat en de accessoires op een donke-
re, droge en vorstvrije plaats en voor kinderen ontoe-
gankelijke plaats op. De optimale opslagtemperatuur
ligt tussen 5 en 30˚C.
Bewaar het gereedschap in de originele verpakking.
Dek het gereedschap af om het te beschermen tegen
stof of vocht. Bewaar de gebruikshandleiding bij het
gereedschap.
14. Onderhoud
Let op!
Trek bij alle onderhoudswerkzaamheden altijd de stek-
ker uit het stopcontact.
Wanneer ververs ik olie?
Ververs de olie voor de eerste keer na 50 bedrijfsuren,
vervolgens elke 500 bedrijfsuren.
Olieverversing (afb. 12)
• Schuif de spleetkolom volledig in.
• Plaats een reservoir met ten minste 6 liter inhoud
onder de houtklover.
• Draai de oliepeilstok los 14.
• Open de olieaftapschroef 12a onder de olietank zo-
dat de olie kan weglopen.
• Sluit de olieaftapschroef 12a weer.
• Vul 3,5 liter nieuwe hydraulische olie bij met behulp
van een schone trechter.
• Schroef de oliepeilstok weer terug.
Lever de verbruikte olie conform de voorschriften
in bij het plaatselijk afvalverwerkingsstation voor
verbruikte olie. Het is verboden om verbruikte oli-
en in de grond af te voeren of bij het afval te gooien.
Wij raden olie van de serie HLP 32 aan.
De steel van de splijtmachine
De steel van de splijtmachine moet voor de ingebruik-
name iets worden ingevet. Deze werkwijze moet elke
5 bedrijfsuren worden herhaald. Vet- of spuitolie licht
aanbrengen. De steel mag niet drooglopen.
www.scheppach.com NL | 81
