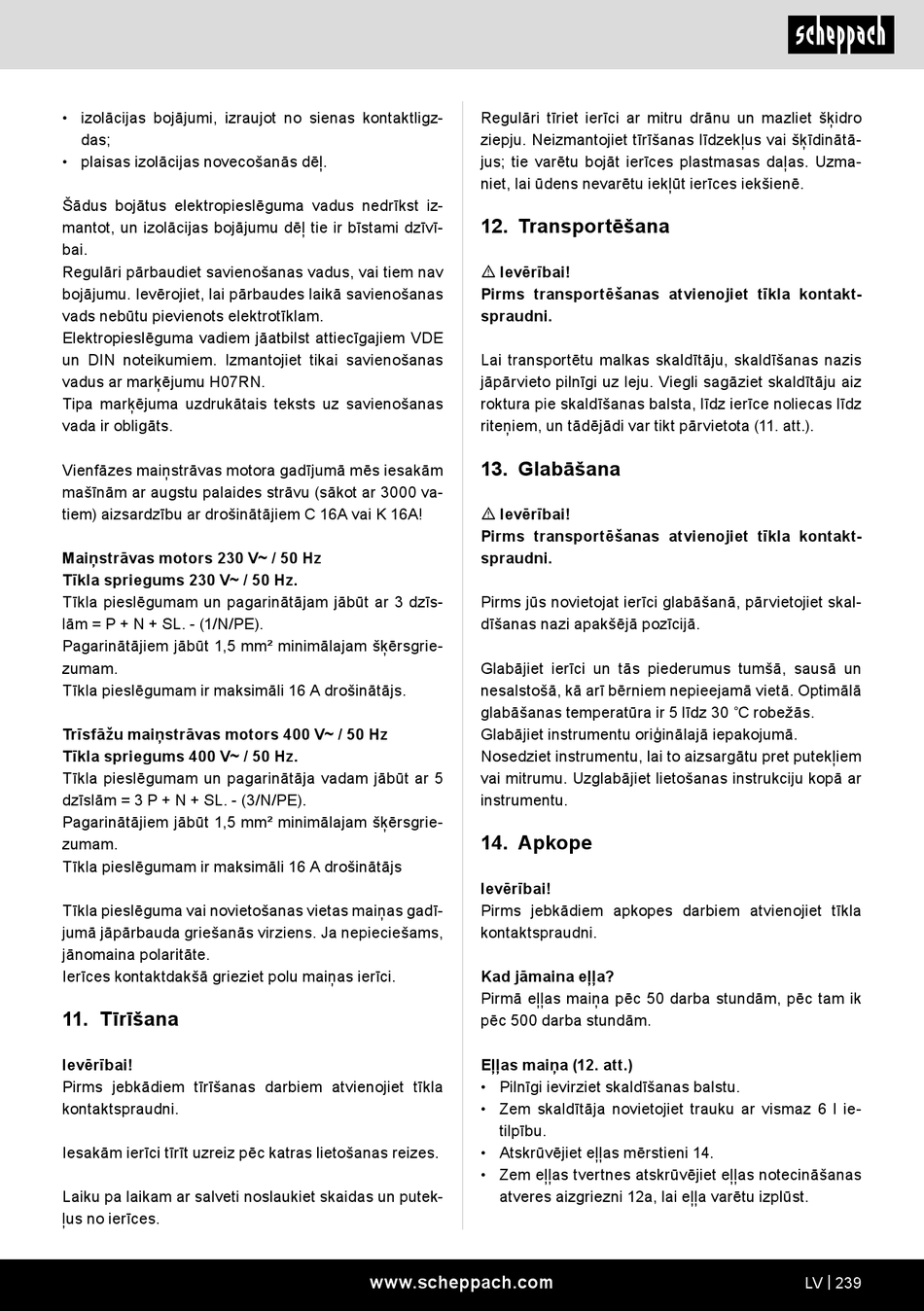

Scheppach HL730 Originalbetriebsanleitung Seite 239

• izolācijas bojājumi, izraujot no sienas kontaktligz-
das;
• plaisas izolācijas novecošanās dēļ.
Šādus bojātus elektropieslēguma vadus nedrīkst iz-
mantot, un izolācijas bojājumu dēļ tie ir bīstami dzīvī-
bai.
Regulāri pārbaudiet savienošanas vadus, vai tiem nav
bojājumu. Ievērojiet, lai pārbaudes laikā savienošanas
vads nebūtu pievienots elektrotīklam.
Elektropieslēguma vadiem jāatbilst attiecīgajiem VDE
un DIN noteikumiem. Izmantojiet tikai savienošanas
vadus ar marķējumu H07RN.
Tipa marķējuma uzdrukātais teksts uz savienošanas
vada ir obligāts.
Vienfāzes maiņstrāvas motora gadījumā mēs iesakām
mašīnām ar augstu palaides strāvu (sākot ar 3000 va-
tiem) aizsardzību ar drošinātājiem C 16A vai K 16A!
Maiņstrāvas motors 230 V~ / 50 Hz
Tīkla spriegums 230 V~ / 50 Hz.
Tīkla pieslēgumam un pagarinātājam jābūt ar 3 dzīs-
lām = P + N + SL. - (1/N/PE).
Pagarinātājiem jābūt 1,5 mm² minimālajam šķērsgrie-
zumam.
Tīkla pieslēgumam ir maksimāli 16 A drošinātājs.
Trīsfāžu maiņstrāvas motors 400 V~ / 50 Hz
Tīkla spriegums 400 V~ / 50 Hz.
Tīkla pieslēgumam un pagarinātāja vadam jābūt ar 5
dzīslām = 3 P + N + SL. - (3/N/PE).
Pagarinātājiem jābūt 1,5 mm² minimālajam šķērsgrie-
zumam.
Tīkla pieslēgumam ir maksimāli 16 A drošinātājs
Tīkla pieslēguma vai novietošanas vietas maiņas gadī-
jumā jāpārbauda griešanās virziens. Ja nepieciešams,
jānomaina polaritāte.
Ierīces kontaktdakšā grieziet polu maiņas ierīci.
11. Tīrīšana
Ievērībai!
Pirms jebkādiem tīrīšanas darbiem atvienojiet tīkla
kontaktspraudni.
Iesakām ierīci tīrīt uzreiz pēc katras lietošanas reizes.
Laiku pa laikam ar salveti noslaukiet skaidas un putek-
ļus no ierīces.
Regulāri tīriet ierīci ar mitru drānu un mazliet šķidro
ziepju. Neizmantojiet tīrīšanas līdzekļus vai šķīdinātā-
jus; tie varētu bojāt ierīces plastmasas daļas. Uzma-
niet, lai ūdens nevarētu iekļūt ierīces iekšienē.
12. Transportēšana
m Ievērībai!
Pirms transportēšanas atvienojiet tīkla kontakt-
spraudni.
Lai transportētu malkas skaldītāju, skaldīšanas nazis
jāpārvieto pilnīgi uz leju. Viegli sagāziet skaldītāju aiz
roktura pie skaldīšanas balsta, līdz ierīce noliecas līdz
riteņiem, un tādējādi var tikt pārvietota (11. att.).
13. Glabāšana
m Ievērībai!
Pirms transportēšanas atvienojiet tīkla kontakt-
spraudni.
Pirms jūs novietojat ierīci glabāšanā, pārvietojiet skal-
dīšanas nazi apakšējā pozīcijā.
Glabājiet ierīci un tās piederumus tumšā, sausā un
nesalstošā, kā arī bērniem nepieejamā vietā. Optimālā
glabāšanas temperatūra ir 5 līdz 30 ˚C robežās.
Glabājiet instrumentu oriģinālajā iepakojumā.
Nosedziet instrumentu, lai to aizsargātu pret putekļiem
vai mitrumu. Uzglabājiet lietošanas instrukciju kopā ar
instrumentu.
14. Apkope
Ievērībai!
Pirms jebkādiem apkopes darbiem atvienojiet tīkla
kontaktspraudni.
Kad jāmaina eļļa?
Pirmā eļļas maiņa pēc 50 darba stundām, pēc tam ik
pēc 500 darba stundām.
Eļļas maiņa (12. att.)
• Pilnīgi ievirziet skaldīšanas balstu.
• Zem skaldītāja novietojiet trauku ar vismaz 6 l ie-
tilpību.
• Atskrūvējiet eļļas mērstieni 14.
• Zem eļļas tvertnes atskrūvējiet eļļas notecināšanas
atveres aizgriezni 12a, lai eļļa varētu izplūst.
www.scheppach.com LV | 239
