14.5.1.2 Verbunden mit dem M2Smart
Wenn eine Verbindung zum M2Smart
(Sender) und des M2Smart
Sender und Empfänger Kanal1 (CH1) und Kanal 2 (CH2) von:

Not-Halt-Taster

Zustimmtaster

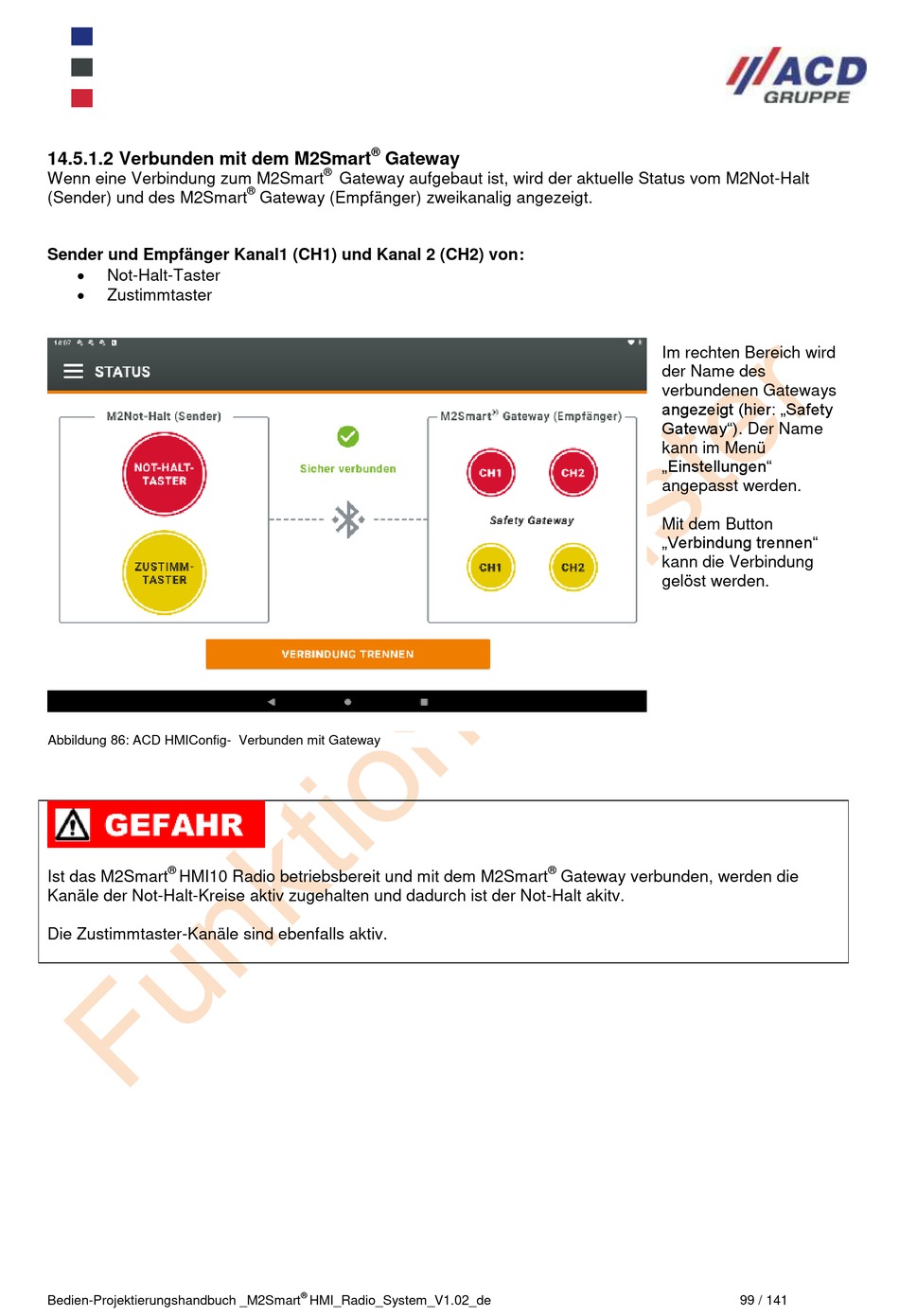

Abbildung 86: ACD HMIConfig- Verbunden mit Gateway
®
Ist das M2Smart HMI10 Radio betriebsbereit und mit dem M2Smart
Kanäle der Not-Halt-Kreise aktiv zugehalten und dadurch ist der Not-Halt akitv.
Die Zustimmtaster-Kanäle sind ebenfalls aktiv.
Bedien-Projektierungshandbuch _M2Smart
®
Gateway
®
Gateway aufgebaut ist, wird der aktuelle Status vom M2Not-Halt
®
Gateway (Empfänger) zweikanalig angezeigt.
®
HMI_Radio_System_V1.02_de
Im rechten Bereich wird
der Name des
verbundenen Gateways
angezeigt (hier: „Safety
Gateway"). Der Name
kann im Menü
„Einstellungen"
angepasst werden.
Mit dem Button
„Verbindung trennen"
kann die Verbindung
gelöst werden.
®
Gateway verbunden, werden die
