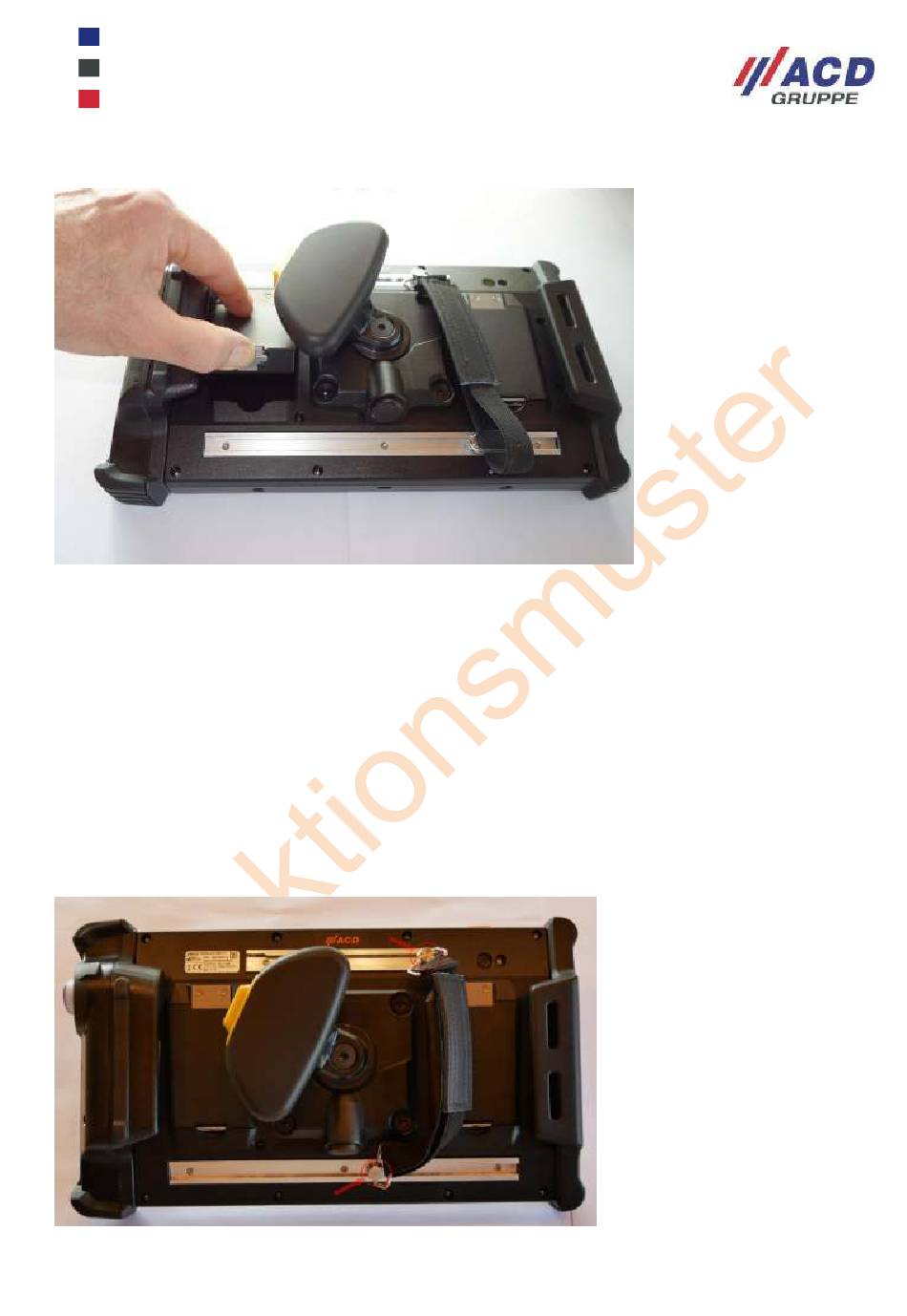

Abbildung 14: Akku entnehmen
Um den Akku in das Gerät einzulegen, führen Sie diesen schräg nach unten in das Akkufach ein. Legen Sie
den Akku so ein, dass die Kontakte des Akkus zu den Kontakten des Gerätes ausgerichtet sind. Daraufhin
kann der Akku nach unten geklappt werden, sodass die Verriegelung einrastet.
7.2.7 Halteband einstellen
Um das Halteband einzustellen, drehen Sie das Gerät auf die Rückseite und drehen Sie die
Haltebandverriegelungen entsprechend, bis diese sich leicht bewegen lässt. Führen Sie nun das Halteband
entlang der Haltebandschiene, bis die optimale Position gefunden wurde.
Bei der gewünschten Position muss die Haltebandverriegelung entsprechend verdreht werden bis diese
nicht mehr verschoben werden kann. Die Länge des Haltebandes kann über den Klettverschluss am
Halteband nach Belieben eingestellt werden.
Das Haltband kann durch lösen der beiden Arretierungen oben und unten individuell eingestellt werden.
Abbildung 15: Rückseite M2Smart
Bedien-Projektierungshandbuch _M2Smart
®
HMI10 Radio mit Halteband
®
HMI_Radio_System_V1.02_de
Um den jeweiligen Akku zu
entnehmen, drücken Sie
die Verriegelung in
Richtung der Akkufläche.
Der Akku kann dann über
die Verriegelung leicht
angehoben und aus dem
Akkufach entnommen
werden.
