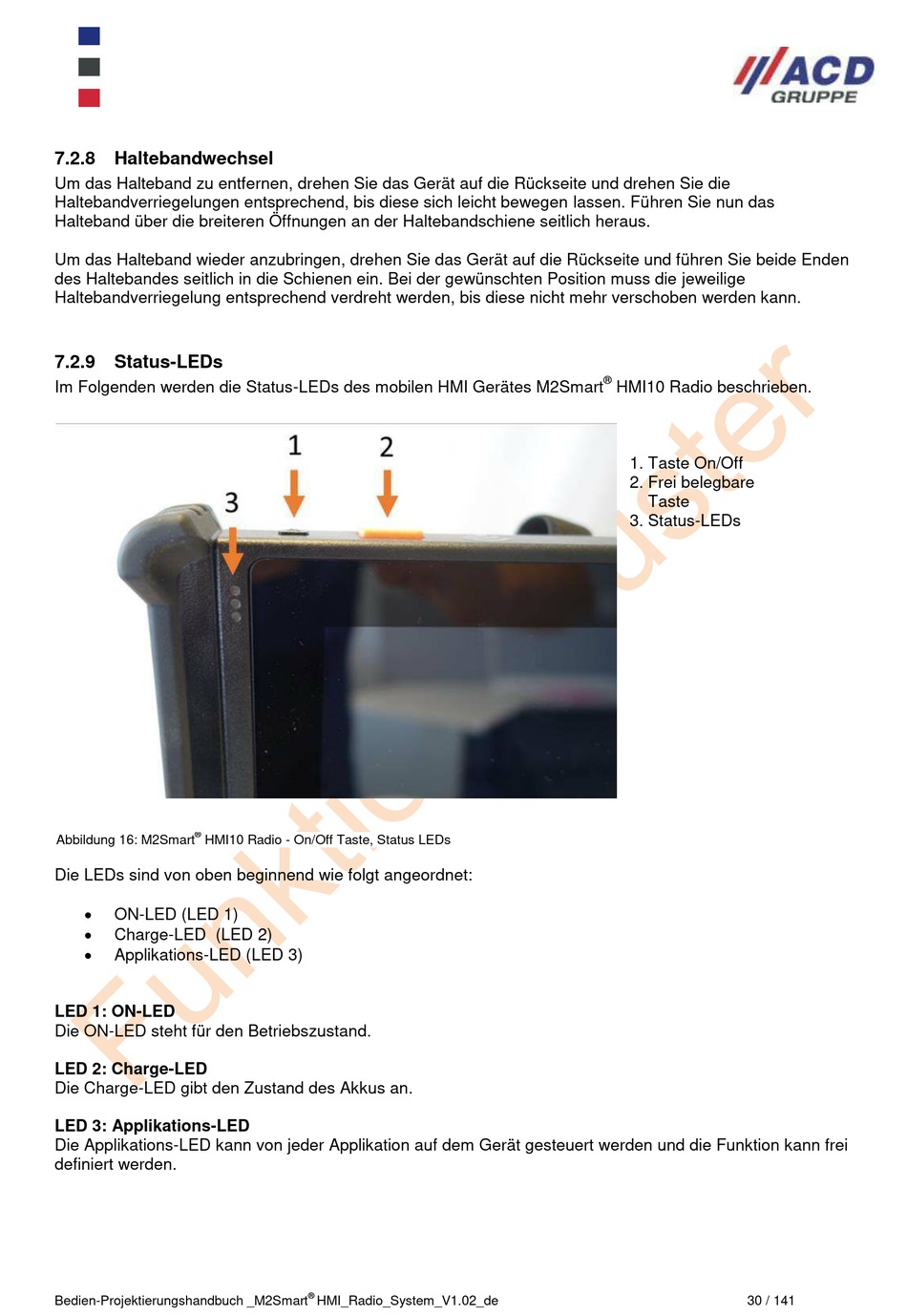

ACD GRUPPE M2Smart HMI10 Radio Projektierungshandbuch Seite 30

7.2.8 Haltebandwechsel
Um das Halteband zu entfernen, drehen Sie das Gerät auf die Rückseite und drehen Sie die
Haltebandverriegelungen entsprechend, bis diese sich leicht bewegen lassen. Führen Sie nun das
Halteband über die breiteren Öffnungen an der Haltebandschiene seitlich heraus.
Um das Halteband wieder anzubringen, drehen Sie das Gerät auf die Rückseite und führen Sie beide Enden
des Haltebandes seitlich in die Schienen ein. Bei der gewünschten Position muss die jeweilige
Haltebandverriegelung entsprechend verdreht werden, bis diese nicht mehr verschoben werden kann.
7.2.9 Status-LEDs
Im Folgenden werden die Status-LEDs des mobilen HMI Gerätes M2Smart
®
Abbildung 16: M2Smart HMI10 Radio - On/Off Taste, Status LEDs
Die LEDs sind von oben beginnend wie folgt angeordnet:

ON-LED (LED 1)

Charge-LED (LED 2)

Applikations-LED (LED 3)
LED 1: ON-LED
Die ON-LED steht für den Betriebszustand.
LED 2: Charge-LED
Die Charge-LED gibt den Zustand des Akkus an.
LED 3: Applikations-LED
Die Applikations-LED kann von jeder Applikation auf dem Gerät gesteuert werden und die Funktion kann frei
definiert werden.
Bedien-Projektierungshandbuch _M2Smart
®
HMI_Radio_System_V1.02_de
®
HMI10 Radio beschrieben.
1. Taste On/Off
2. Frei belegbare
Taste
3. Status-LEDs
