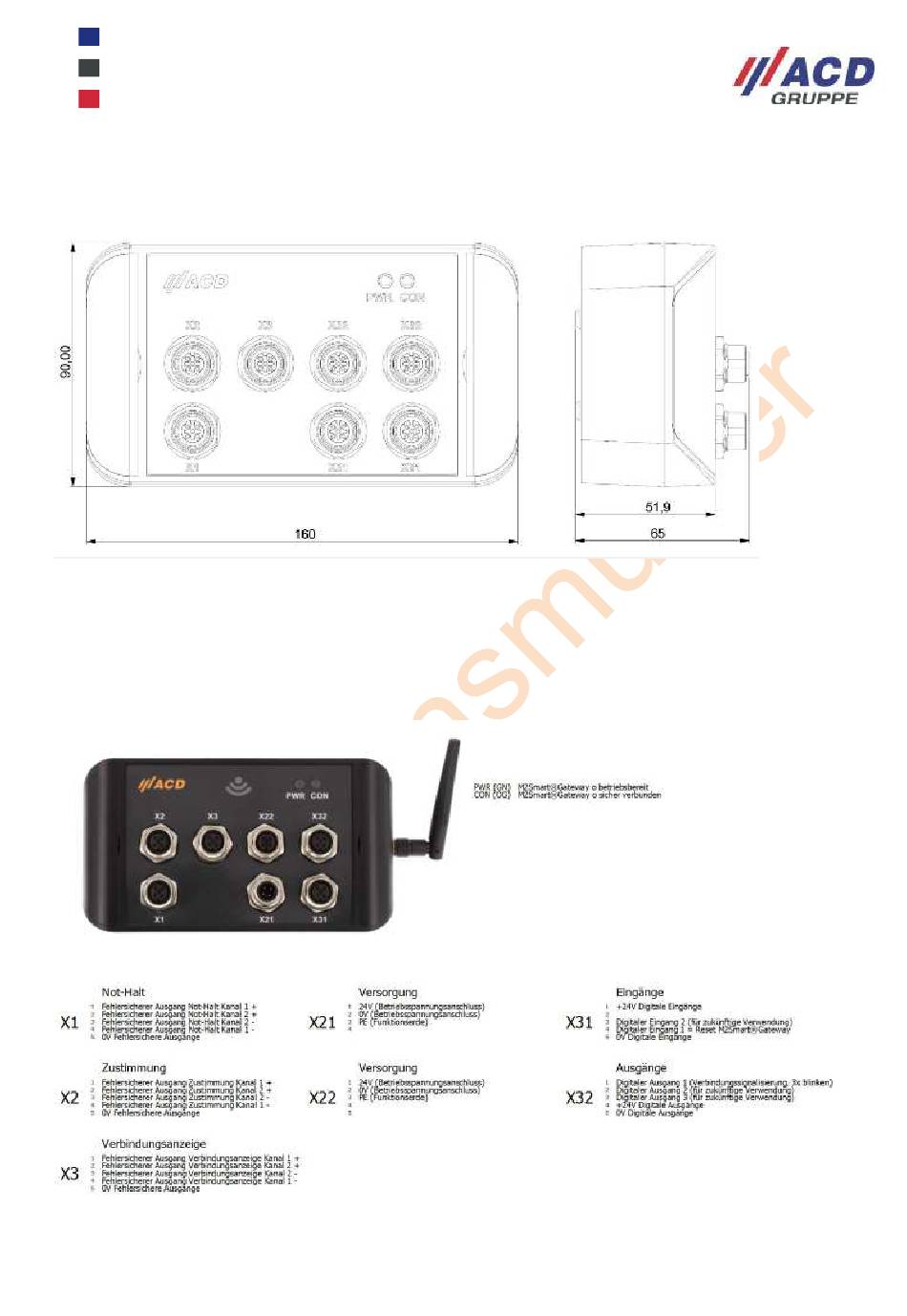

11.2.4 Abmessungen
®
Im Folgenden sind die Abmessungen des M2Smart
Gateway o beschrieben.
®
Abbildung 54: Abmessungen M2Smart
Gateway o
11.2.5 Inbetriebnahme, Verdrahtung
®
Nachfolgend wird die Inbetriebnahme und Verdrahtung des M2Smart
Gateway o beschrieben.
Die Stecker werden weiter unten nochmals ausführlich beschrieben.
Abbildung 55: Übersicht Schnittstellen des M2Smart® Gateway o
Die Stecker werden auf den folgenden Seiten nochmals ausführlich beschrieben.
®
Bedien-Projektierungshandbuch _M2Smart
HMI_Radio_System_V1.02_de
69 / 141
