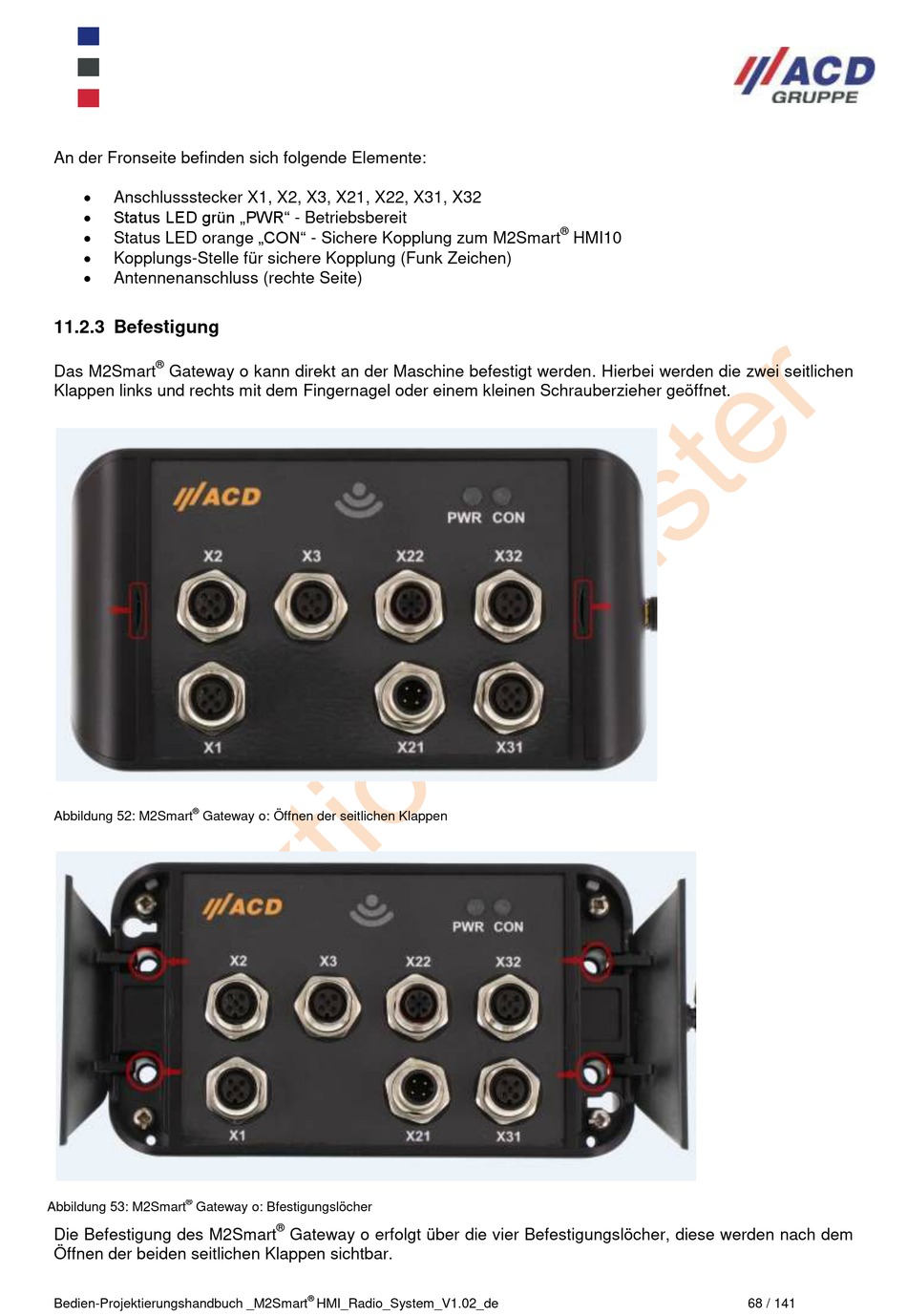

An der Fronseite befinden sich folgende Elemente:

Anschlussstecker X1, X2, X3, X21, X22, X31, X32
 Status LED grün „PWR" - Betriebsbereit
 Status LED orange „CON" - Sichere Kopplung zum M2Smart

Kopplungs-Stelle für sichere Kopplung (Funk Zeichen)

Antennenanschluss (rechte Seite)
11.2.3 Befestigung
®
Das M2Smart Gateway o kann direkt an der Maschine befestigt werden. Hierbei werden die zwei seitlichen
Klappen links und rechts mit dem Fingernagel oder einem kleinen Schrauberzieher geöffnet.
®
Abbildung 52: M2Smart Gateway o: Öffnen der seitlichen Klappen
®
Abbildung 53: M2Smart Gateway o: Bfestigungslöcher
Die Befestigung des M2Smart
Öffnen der beiden seitlichen Klappen sichtbar.
Bedien-Projektierungshandbuch _M2Smart
®
Gateway o erfolgt über die vier Befestigungslöcher, diese werden nach dem
®
