7.2.5 Tastatur/Tasten
Folgende Tasten stehen am M2Smart
Typ
Layout
Tabelle 5: Tastatur /Tasten
7.2.6 Akkuwechsel
Auf der Geräterückseite des M2Smart
Hiervon ist das linke Akkufach für die Versorgung des Gerätes vorgesehen.
Das rechte Akkufach wird aktuell nur als Ersatzakkufach verwendet. In einem späteren Release steht das
rechte Akkufach ebenfalls zur Versorgung des Gerätes zur Verfügung.
1. Akkufach für Versorgung
2. Ersatzakkufach – keine Versorgung
3. Akku

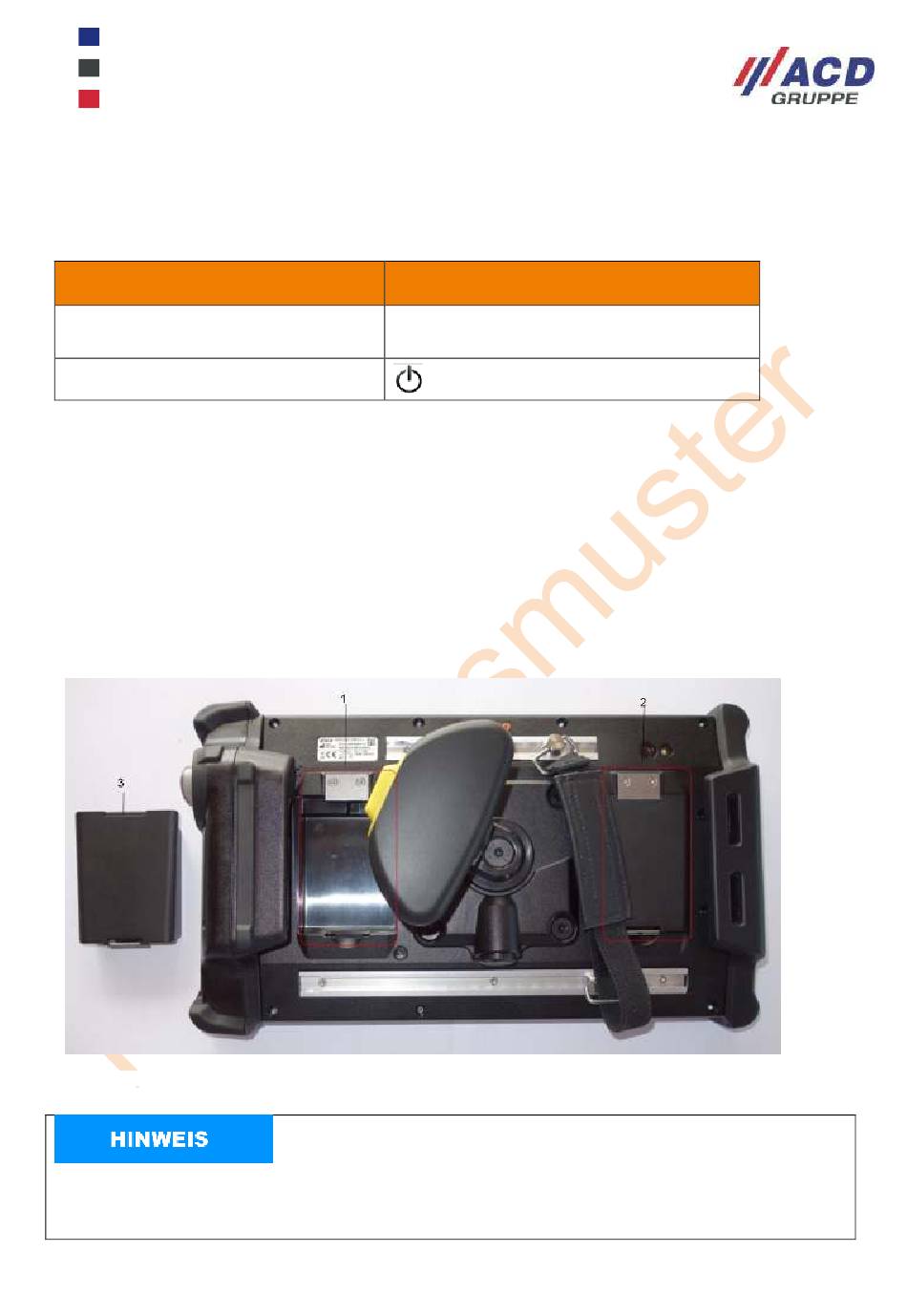

Abbildung 13: Geräterückseite des M2Smart
Das rechte Akkufach wird nur als Ersatzakkufach verwendet, es erfolgt aktuell keine Versorgung für
das Gerät.
Bedien-Projektierungshandbuch _M2Smart
®
HMI10 Radio zur Verfügung.
Tastatur
On-/Off-Taste (schwarz), Top Key (orange)
®
HMI10 Radio befinden sich zwei Akkufächer.
®
HMI10 Radio, Akku entnommen
®
