ACD GRUPPE M2Smart HMI10 Radio Projektierungshandbuch Seite 62

®

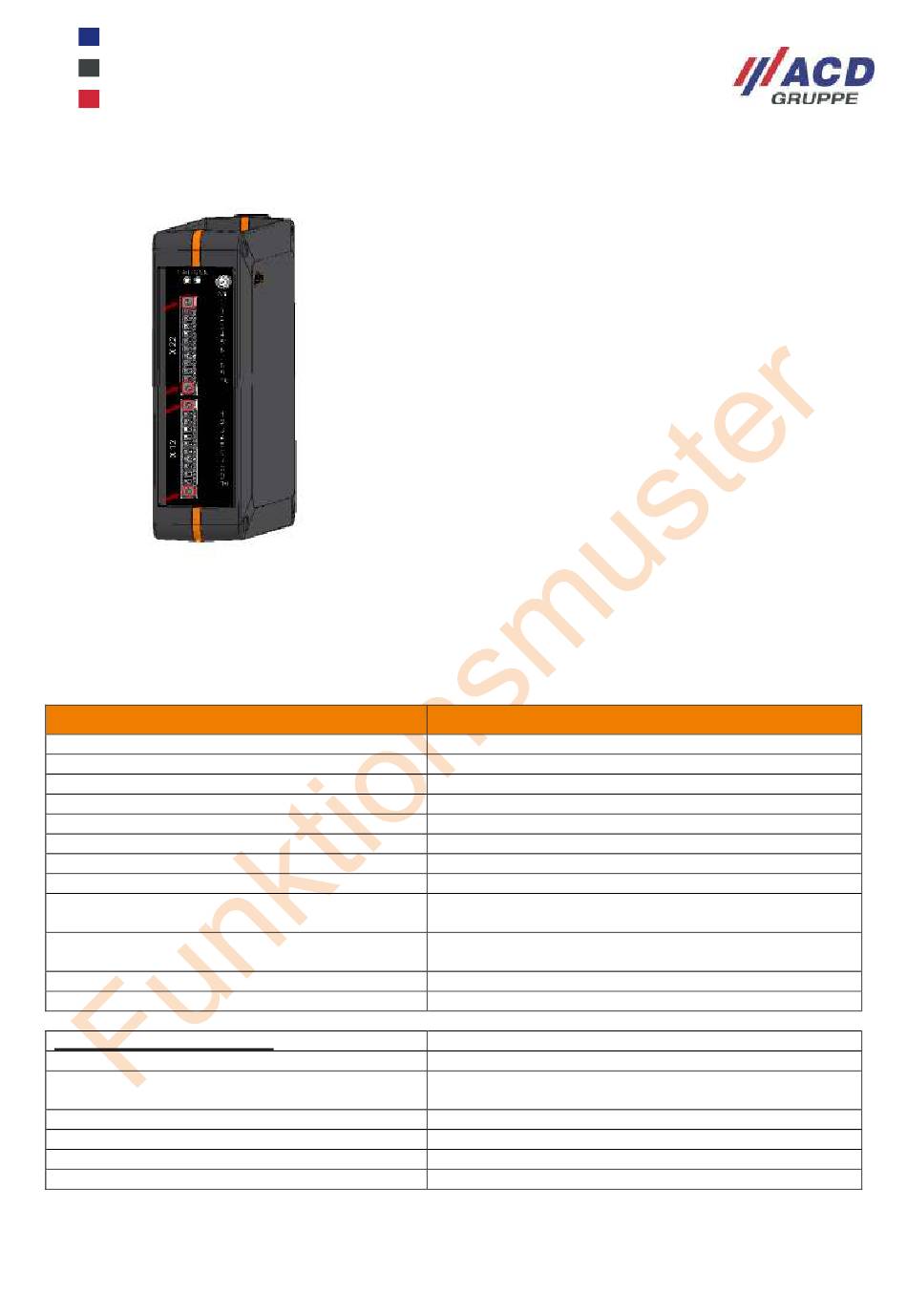

Abbildung 46: M2Smart
11.1.8.5 Technische Daten M2Smart
Im Folgenden sind die technischen Daten des Steckers des M2Smart
X1, X21, X22
Material
Bemessungsstrom
Bemessungspannung
Bemessungstoßspannung
Rastermaß
Leiterquerschnitt starr
Leiterquerschnitt flexibel
Leiterquerschnitt AWG/kcmil
Leiterquerschnitt flexibel mit Aderendhülse
ohne Kunststoffhülse
Leiterquerschnitt flexibel mit Aderendhülse
mit Kunststoffhülse
Lehrdorn a x b / Durchmesser
Abisolierlänge
Angaben zu Aderendhülsen
Empfohlene Crimpzange
Aderendhülsen ohne Isolierkragen,
nach DIN 46228-1
Tabelle 17: Technische Daten des M2Smart
Bedien-Projektierungshandbuch _M2Smart
Für eine bessere Verdrahtung und für Servicearbeiten können die
Stecker X1, X21, und X22 mit einem kleinen Schraubenzieher
losgeschraubt und abgenommen werden.
Dazu die zwei Schrauben je Stecker mit einem kleinen
Schraubenzieher lösen. Für den Einbau den Stecker ganz
eindrücken und wieder handfest anziehen.
Gateway i - Front mit Stecker X21, X22
®
Gateway i Stecker
®
Gateway i Stecker
®
HMI_Radio_System_V1.02_de
®
Gateway i beschrieben:
Technische Daten
PBT
8 A
160 V
2,5 kV
3,5 mm
0,2 mm² ... 1,5 mm²
0,2 mm² ... 1,5 mm²
24 ... 16
0,25 mm² ... 1,5 mm²
0,25 mm² ... 0,75 mm²
2,4 mm x 1,5 mm / 1,6 mm
10 mm
1212034 CRIMPFOX 6
Querschnitt: 0,34 mm²; Länge: 7 mm
Querschnitt: 0,5 mm²; Länge: 8 mm ... 10 mm
Querschnitt: 0,75 mm²; Länge: 8 mm ... 10 mm
Querschnitt: 1 mm²; Länge: 8 mm ... 10 mm
Querschnitt: 1,5 mm²; Länge: 10 mm
62 / 141
