14.4.3.1 Verbindungs-Signalisierung

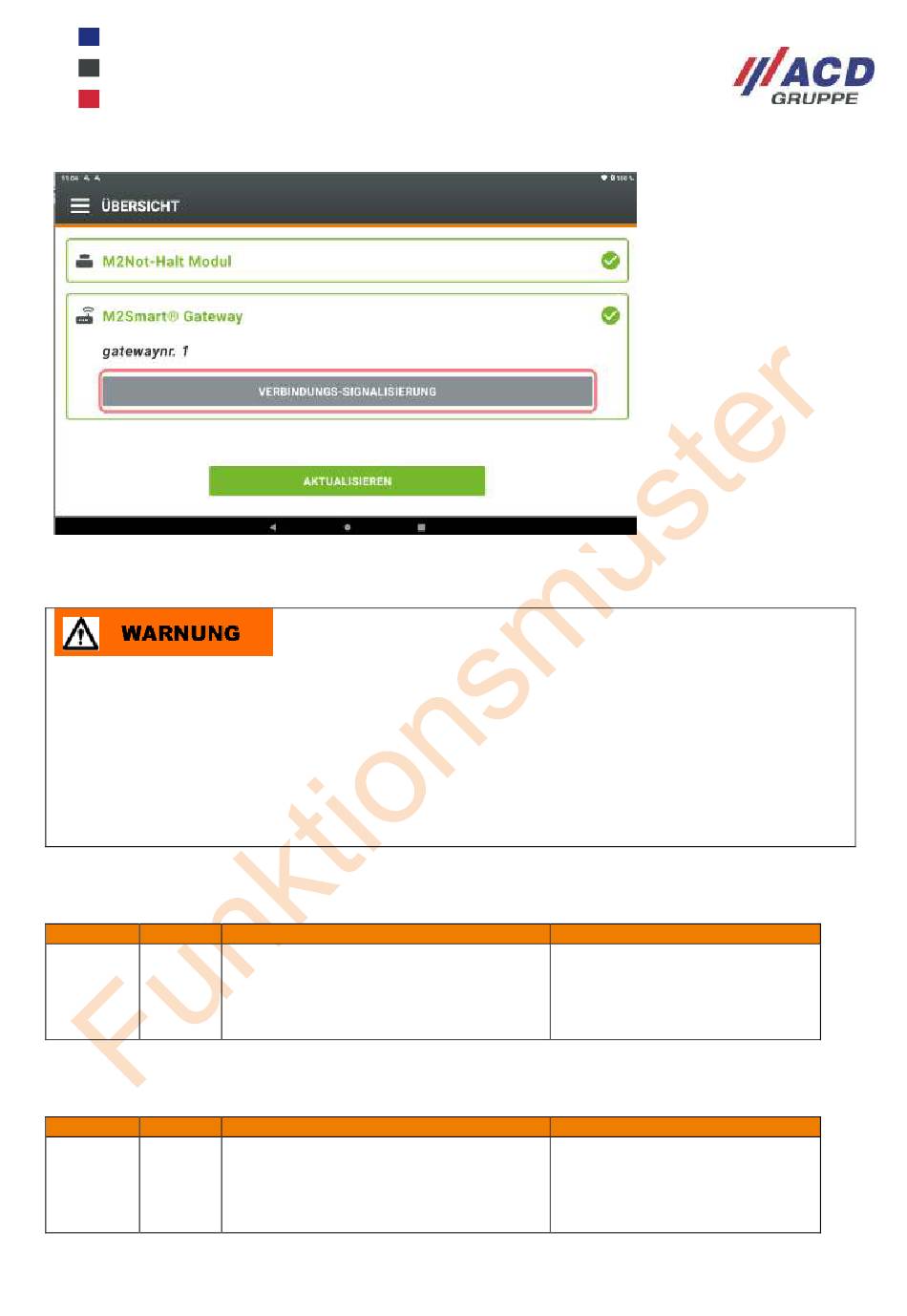

Abbildung 82: ACD HMIConfig - Verbindungs-Signalisierung
Um zu prüfen, mit welchem Gateway eine Verbindung hergestellt wurde, muss der Button „Verbindungs-
Signalisierung" gedrückt werden.
Wenn eine Verbindung mit sicherem Protokoll zum jeweiligen Gateway besteht und der Button
„Verbindungs-Signalisierung" gedrückt wird, blinkt der Ausgang O1 des Gateways dreimal kurz
hintereinander im Sekunden Takt.
Zusätzlich muss die Verbindung über den Gateway Namen verifiziert werden.
Folgend wird die Schnittstelle zur „Verbindungs-Signalisierung" zum Ausgang O1 X22 Pin 5 M2Smart
Gateway i beschrieben.
X22 Pin
O1 5
Folgend wird die Schnittstelle zur „Verbindungs-Signalisierung" zum Ausgang O1 X32 Pin 1 M2Smart
Gateway o beschrieben.
X32 Pin
O1 1
Tabelle 28: Schnittstelle zum X22/X32 Ausgang O1 Verbindungs-Signalisierung
Bedien-Projektierungshandbuch _M2Smart
Digitaler Ausgang O1
Digitaler Ausgang O1
®
HMI_Radio_System_V1.02_de
Mit dem Button
„Verbindungs-
Signalisierung" erhalten
Sie eine Rückmeldung,
welches Gateway mit der
HMI Steuerung verbunden
ist.
Mit dem Button
„Aktualisieren" wird die
Verbindung zum M2Smart
Gateway neu aufgebaut.
Hinweis
Verbindungs-Signalisierung
Beim Drücken in der ACD
HMIConfig App wird ein drei-
maliges Blinken des Ausganges
ausgelöst.
Hinweis
Verbindungs-Signalisierung
Beim Drücken in der ACD
HMIConfig App wird ein drei-
maliges Blinken des Ausganges
ausgelöst.
®
®
®
