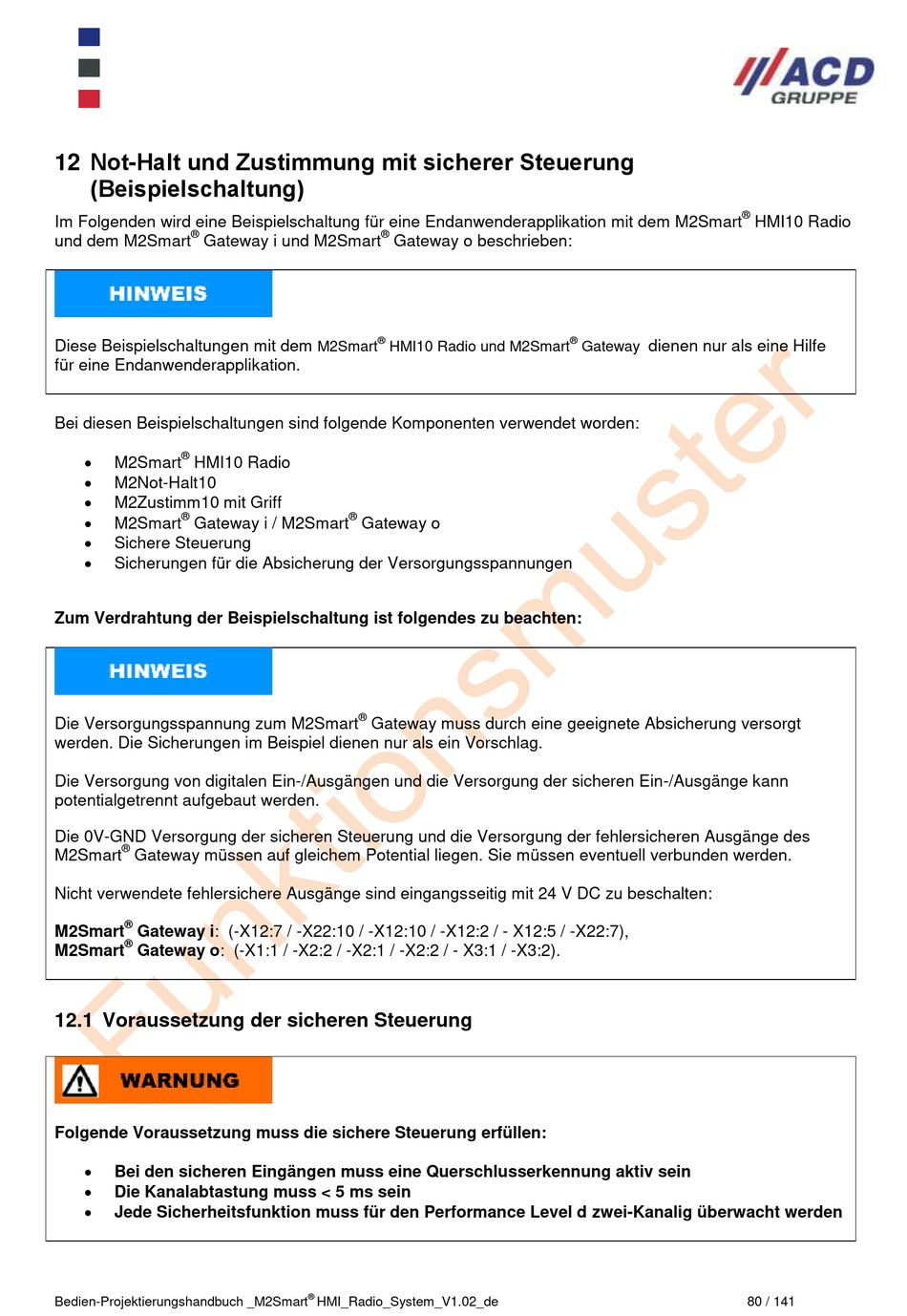

12 Not-Halt und Zustimmung mit sicherer Steuerung
(Beispielschaltung)
Im Folgenden wird eine Beispielschaltung für eine Endanwenderapplikation mit dem M2Smart
®
und dem M2Smart Gateway i und M2Smart
Diese Beispielschaltungen mit dem
für eine Endanwenderapplikation.
Bei diesen Beispielschaltungen sind folgende Komponenten verwendet worden:
®

M2Smart HMI10 Radio

M2Not-Halt10

M2Zustimm10 mit Griff
®

M2Smart Gateway i / M2Smart

Sichere Steuerung

Sicherungen für die Absicherung der Versorgungsspannungen
Zum Verdrahtung der Beispielschaltung ist folgendes zu beachten:
Die Versorgungsspannung zum M2Smart
werden. Die Sicherungen im Beispiel dienen nur als ein Vorschlag.
Die Versorgung von digitalen Ein-/Ausgängen und die Versorgung der sicheren Ein-/Ausgänge kann
potentialgetrennt aufgebaut werden.
Die 0V-GND Versorgung der sicheren Steuerung und die Versorgung der fehlersicheren Ausgänge des
®
M2Smart Gateway müssen auf gleichem Potential liegen. Sie müssen eventuell verbunden werden.
Nicht verwendete fehlersichere Ausgänge sind eingangsseitig mit 24 V DC zu beschalten:
®
M2Smart Gateway i: (-X12:7 / -X22:10 / -X12:10 / -X12:2 / - X12:5 / -X22:7),
®
M2Smart Gateway o: (-X1:1 / -X2:2 / -X2:1 / -X2:2 / - X3:1 / -X3:2).
12.1 Voraussetzung der sicheren Steuerung
Folgende Voraussetzung muss die sichere Steuerung erfüllen:

Bei den sicheren Eingängen muss eine Querschlusserkennung aktiv sein

Die Kanalabtastung muss < 5 ms sein

Jede Sicherheitsfunktion muss für den Performance Level d zwei-Kanalig überwacht werden
