12.2 Funktion der Beispielschaltungen
®
12.2.1 M2Smart
HMI10 Radio mit M2Smart
Hier wird der zweikanalige Zustimmtaster M2Zustimm10 und der zweikanalige Not-Halt-Taster M2Not-Halt10
®
vom M2Smart
HMI10 Radio System auf eine sichere Steuerung geführt.
Die zweikanalige Verbindungsanzeige zur sicheren Steuerung ist ein sicheres Signal zur Anzeige der
aktiven Funkverbindung zwischen Handbediengerät und M2Smart
Dieses Signal „Funkverbindung aktiv" ist Voraussetzung, um die Signale Not-Halt und Zustimmung auf der
sicheren Steuerung auszuwerten.

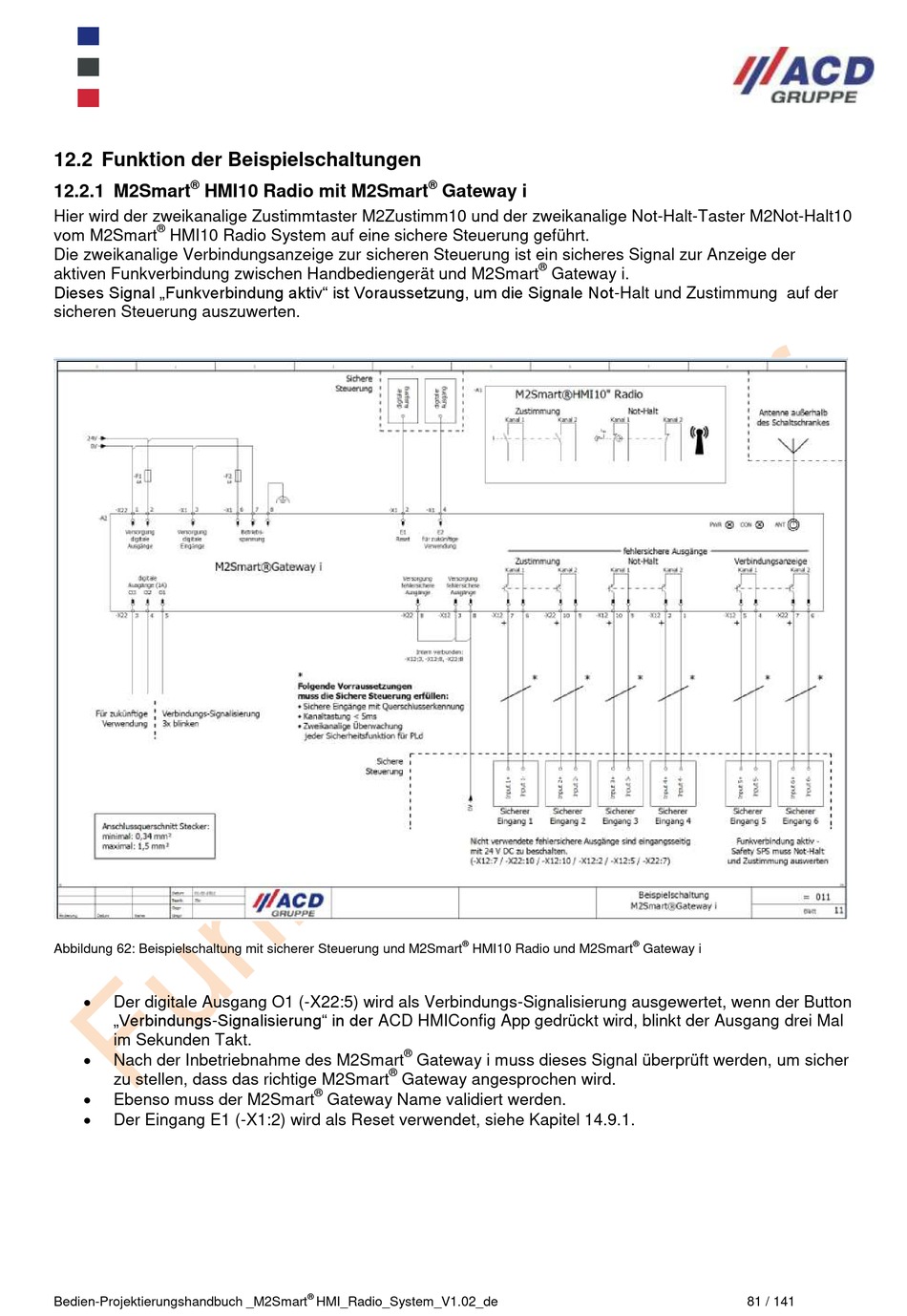

Abbildung 62: Beispielschaltung mit sicherer Steuerung und M2Smart
Der digitale Ausgang O1 (-X22:5) wird als Verbindungs-Signalisierung ausgewertet, wenn der Button
„Verbindungs-Signalisierung" in der ACD HMIConfig App gedrückt wird, blinkt der Ausgang drei Mal
im Sekunden Takt.
Nach der Inbetriebnahme des M2Smart
zu stellen, dass das richtige M2Smart
Ebenso muss der M2Smart
Der Eingang E1 (-X1:2) wird als Reset verwendet, siehe Kapitel 14.9.1.
Bedien-Projektierungshandbuch _M2Smart
®
Gateway i
®
HMI10 Radio und M2Smart
®
Gateway i muss dieses Signal überprüft werden, um sicher
®
Gateway angesprochen wird.
®
Gateway Name validiert werden.
®
HMI_Radio_System_V1.02_de
®
Gateway i.
®
Gateway i
81 / 141
