18.6 Wandhalterung M2Smart
Passive Wandhalterung zur sicheren Montage des M2Smart
Haltemagnete für das M2Smart
Dient zur Wandmontage der Halterung mit 4x Schrauben M6. Die Schrauben sind nicht im Lieferumfang
enthalten.
Diese Wandhalterung ist optional auch mit dem Kabelhalter verwendbar.

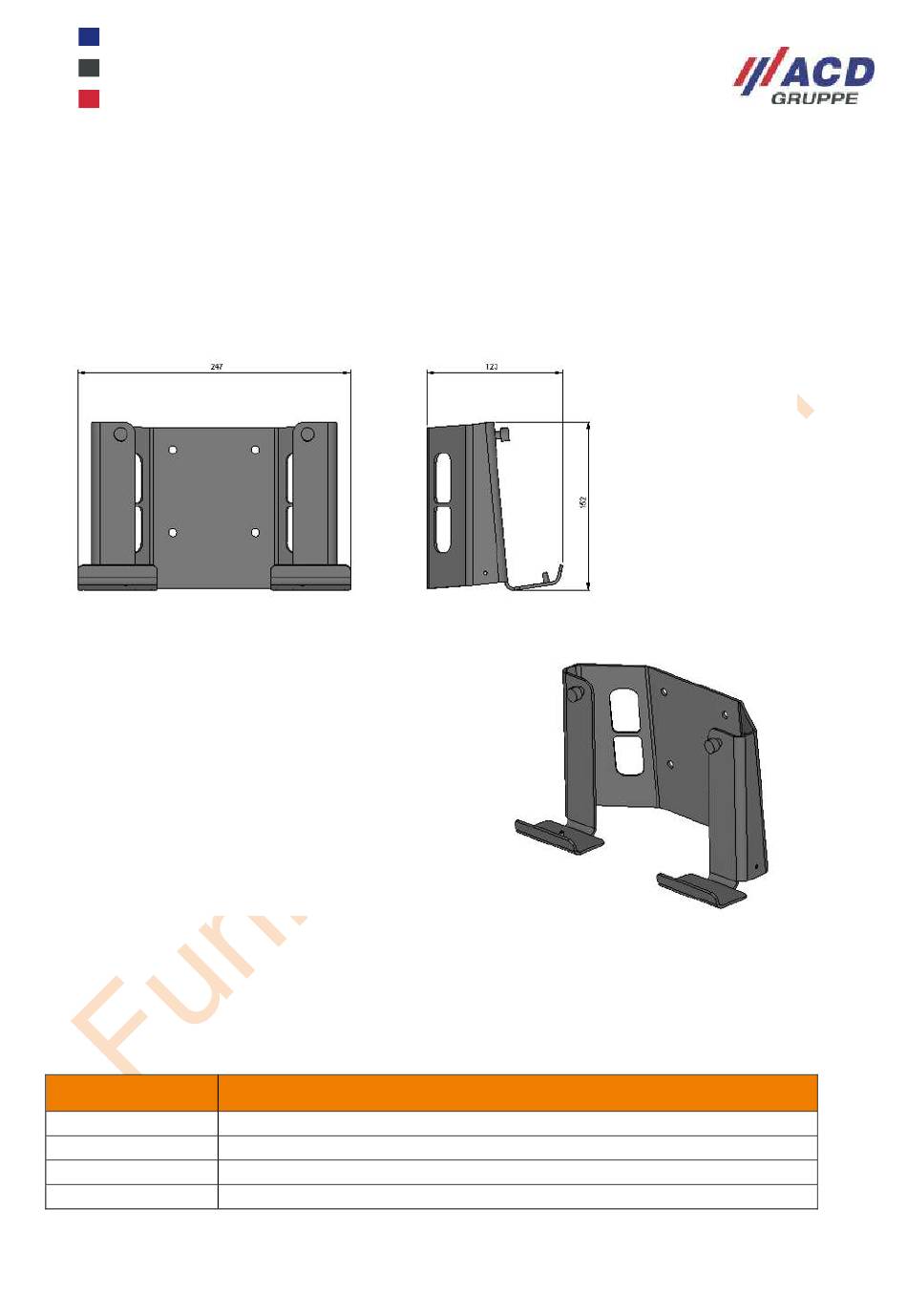

Abbildung 132: Passive Wandhalterung für das M2Smart
Die Haltemagnete ermöglichen ein einfaches Einlegen und Entnehmen, sowie einen sicheren Halt für das
®
M2Smart
HMI10 Radio inklusive optionaler Module wie M2Griff10, M2Zustimm10 oder M2Not-Halt10.
®
Das M2Smart
HMI10 Radio kann auch in der Halterung über die Touchfront bedient werden.
Material
Montage
Abmessung
Gewicht
Tabelle 30: Technische Daten Passive Wandhalterung
Bedien-Projektierungshandbuch _M2Smart
®
HMI10 Radio
®
HMI10 Radio.
®
Technische Daten
Stahlblech, Tiefschwarz lackiert (RAL 9005)
Die Befestigung der Halterung erfolgt mit 4x Schrauben M6
Ca. 247 x 123 x 152 mm (L x B x H)
Ca. 1140 g
®
HMI_Radio_System_V1.02_de
®
HMI10 Radio an der Wand inklusive
HMI10 Radio
132 / 141
